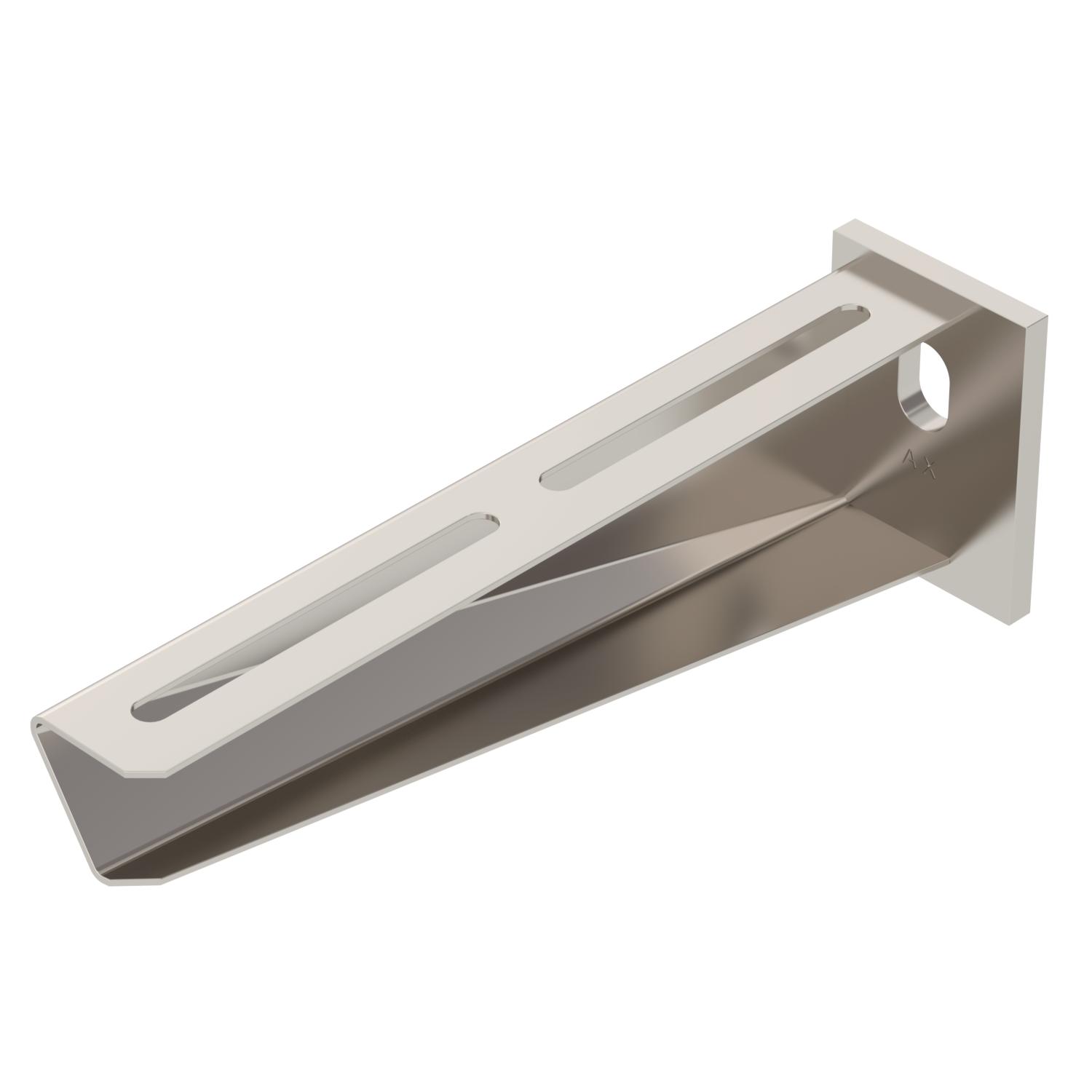

Zidna i konzola nosača AW 30 A2
Br.art. 6442838 | EAN 4012196209057
- Opis proizvoda
-
Opis proizvodaZidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci

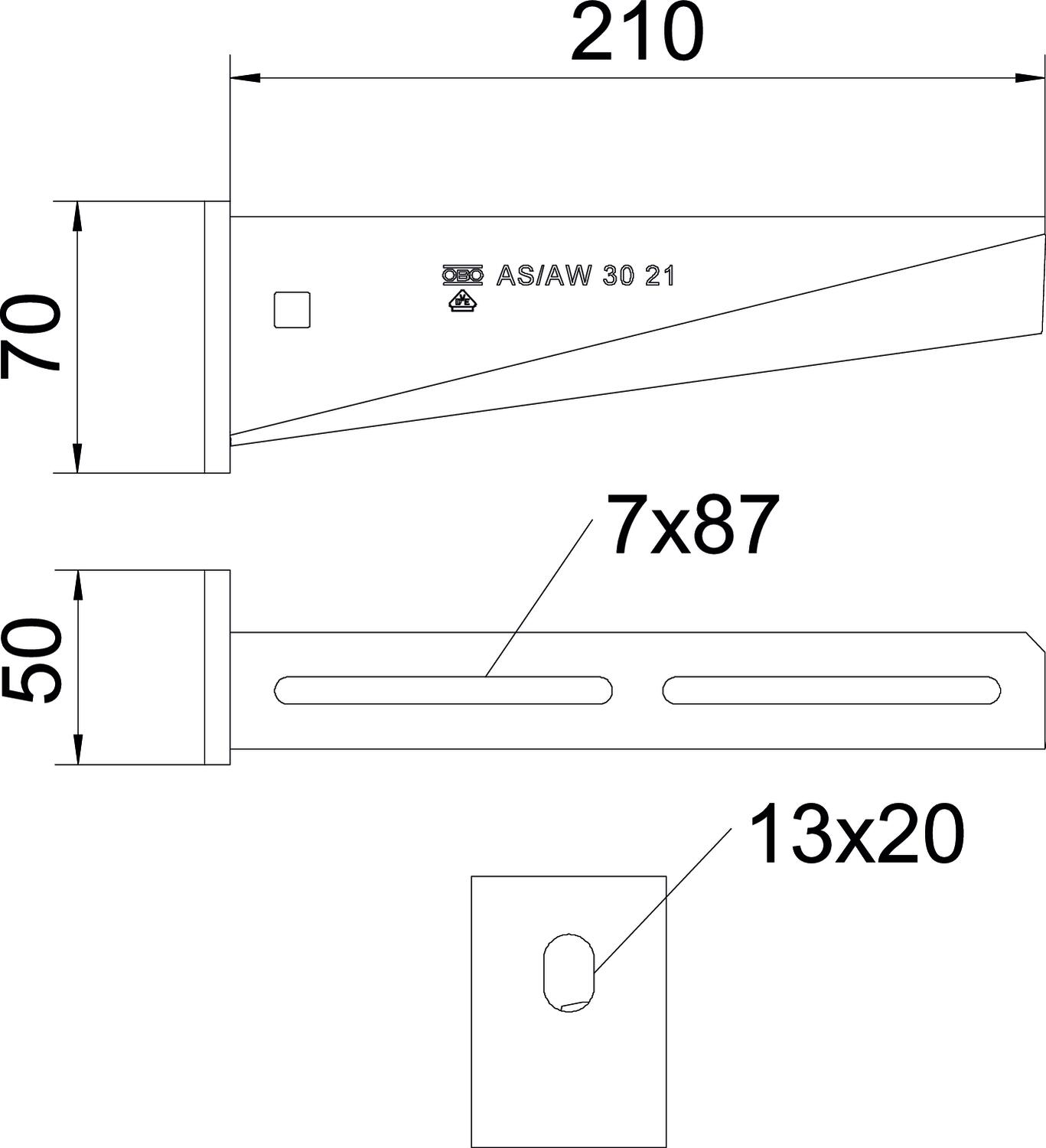

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 2,1799 kg CO2e / 1 Komad Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 70 mm Dužina 50 mm F u kN 3 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 13 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 70 mm Tehnički podaci
Dijagram opterecenja konzole AW 30
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A2
FRSB 6x12 A2 6406138 100 Komad - Preuzimanja
-
Informativni list AW 30 21 A2 / 6442838 , 0.24MB , pdfEU izjava o usaglašenosti AW 30 21 A2 / 6442838 , 0.13MB , pdfUK Izjava o usaglašenosti AW 30 21 A2 / 6442838 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 30 21 A2 / 6442838 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 30 21 A2 / 6442838 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) AW 30 21 A2 / 6442838 , 1.48MB , pdfUputstvo za montažu Mounting instructions, U support systems , 2.02MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
