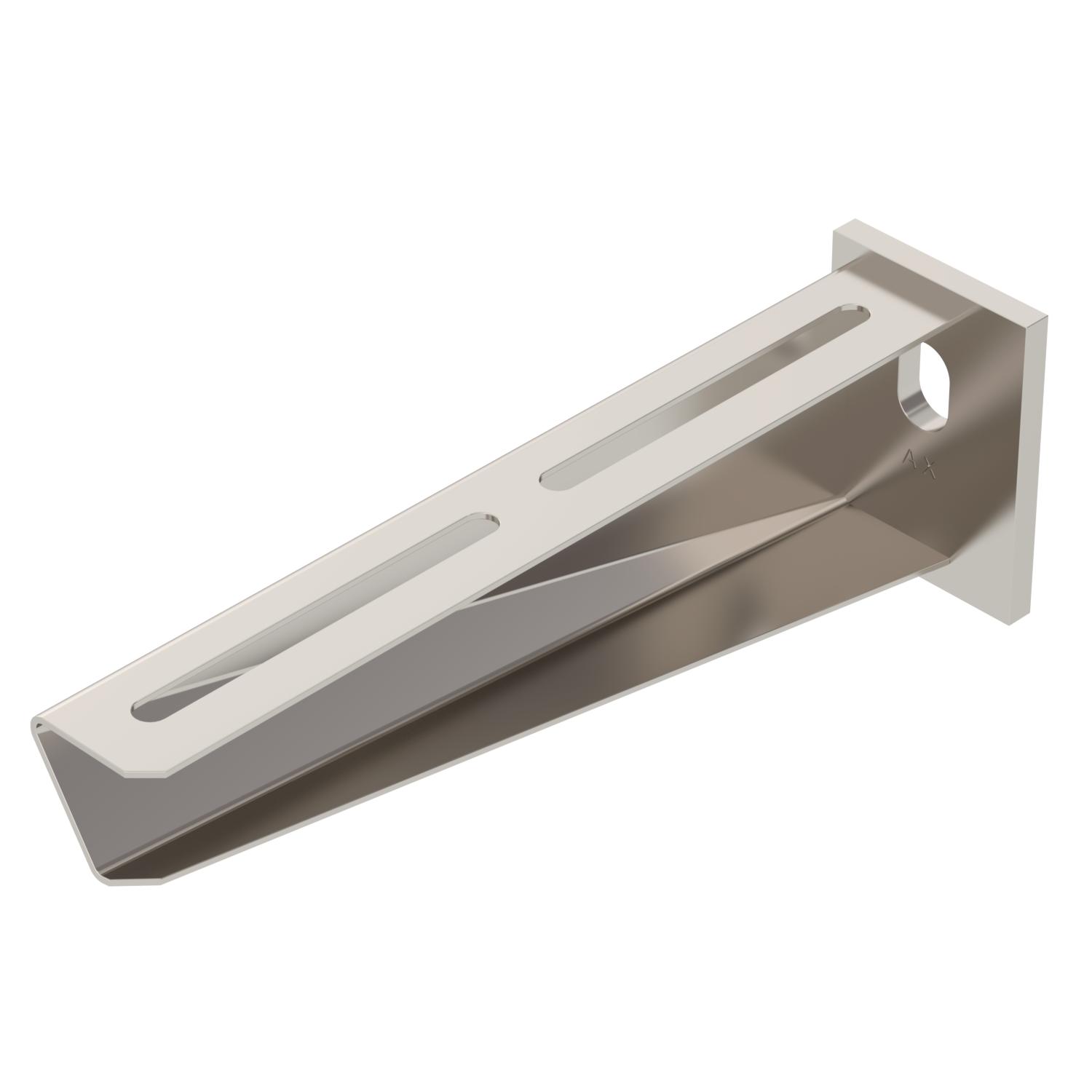

Zidna i konzola nosača AW 30 A4
Br.art. 6443311 | EAN 4012196349753
- Opis proizvoda
-
Opis proizvodaZidne konzole i konzole nosača sa zavarenom čeonom pločom širine 210mm.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci

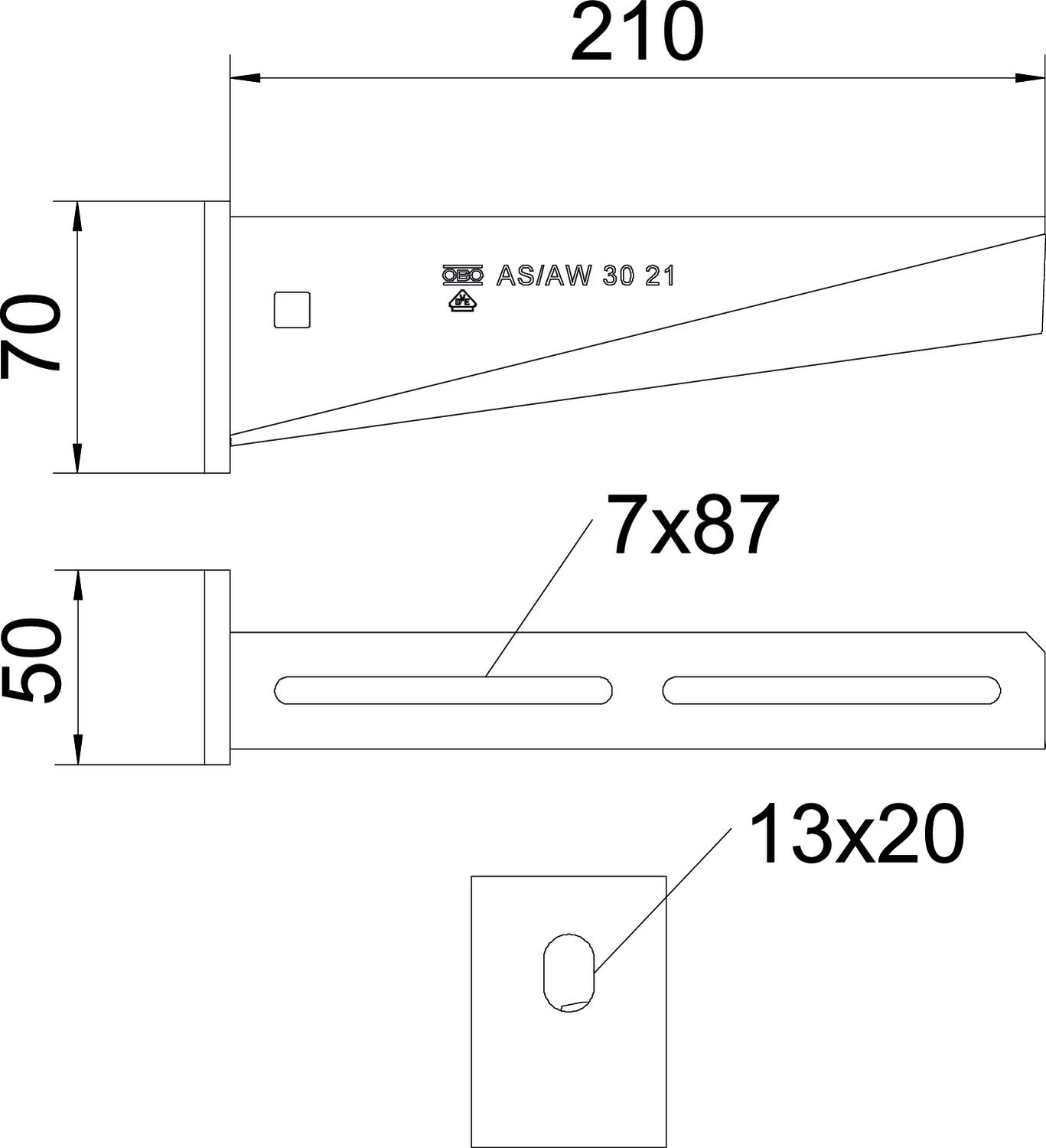

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 2,116 kg CO2e / 1 Komad Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 70 mm Dužina 50 mm F u kN 3 kN Materijal plemeniti čelik, nerđajući 1.4571 Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 13 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 70 mm Tehnički podaci
Dijagram opterecenja konzole AW 30
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A4
FRSB 6x12 A4 6406142 100 Komad - Preuzimanja
-
