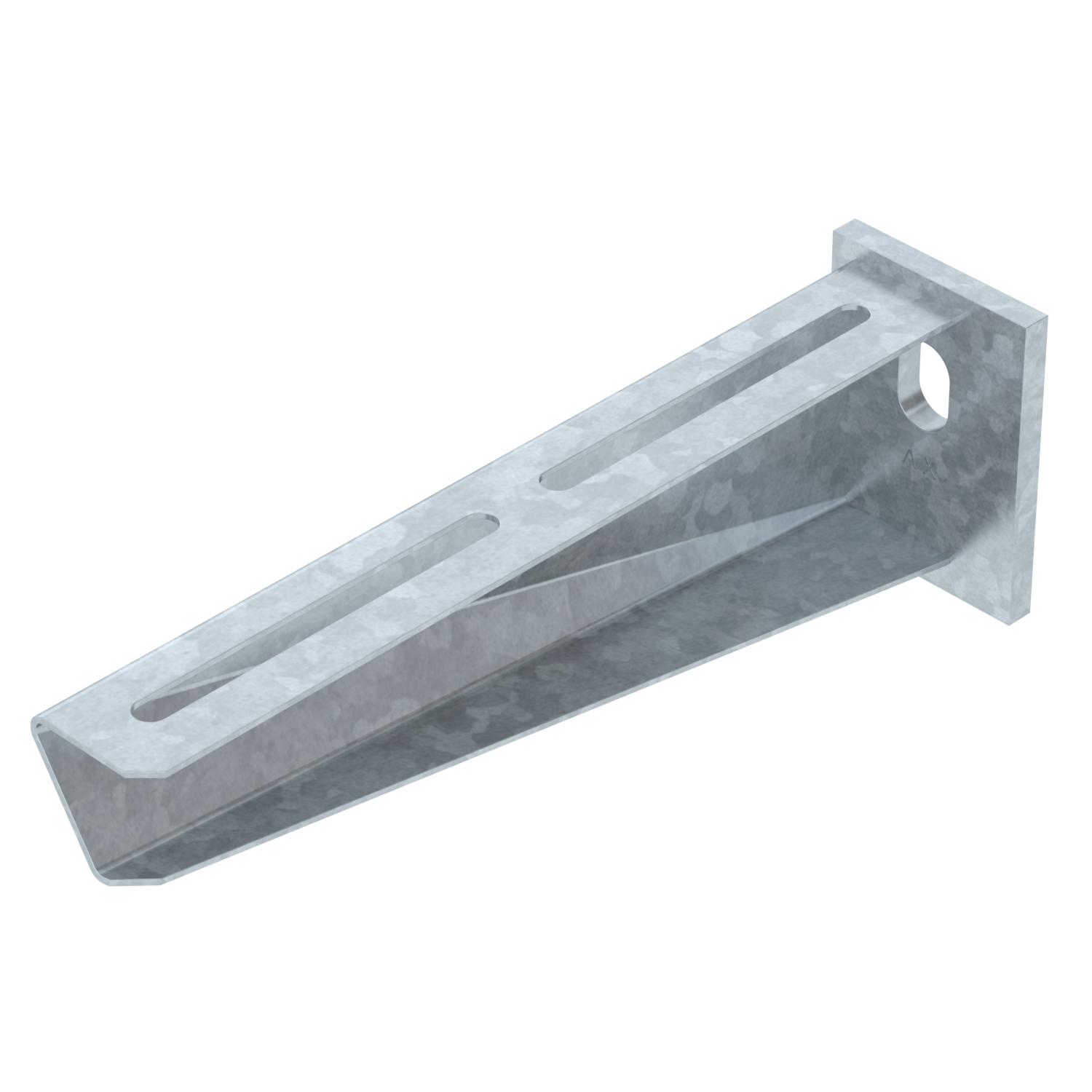

Zidna i konzola nosača AW 30 FT 210 | 3 | cink

Zidna i konzola nosača AW 30 FT

Br.art. 6419720 | EAN 4012196206711

Br.art. / Tip

Širina

F u kN	3 kN

Boja	cink

Opis proizvoda

Opis proizvoda

Zidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom.

Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	B210mm
EPD-artikal	da
F u kN	3 kN
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblast ugla maks.	90 mm

Oblast ugla min.	90 mm
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Prečnik rupe	13 mm
Serija proizvoda	AW 30 Series
Usaglašeno sa ROHS	da
Varijanta	Zidna i konzola nosača

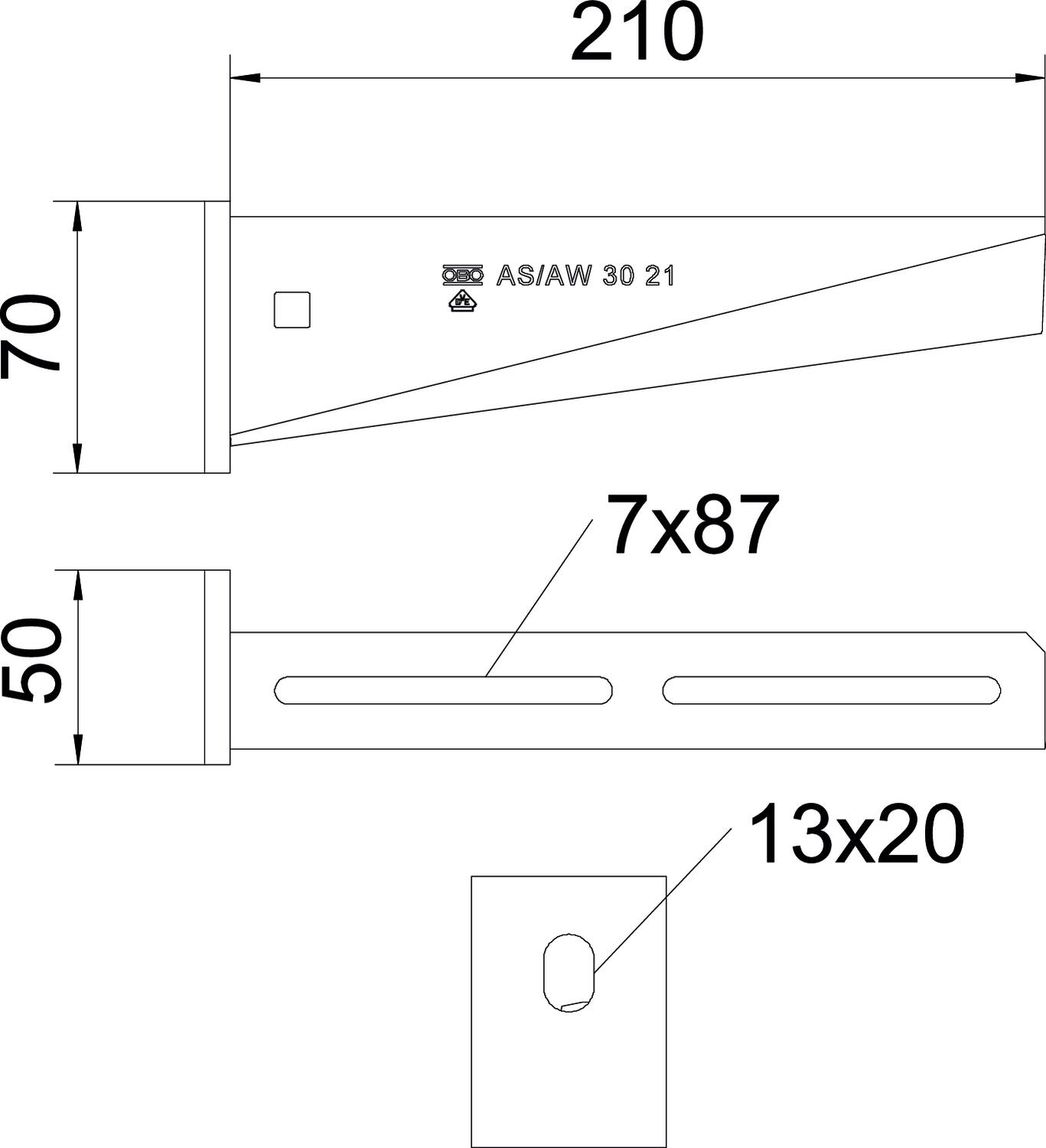

Dimenzije

Dimenzija A	50 mm
Dimenzija B	210 mm
Dimenzija H	70 mm

Dužina	50 mm
Širina	210 mm
Visina	70 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	0,9011 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,9011 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterecenja konzole AW 30

Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm

Svi tipovi

Svi tipovi

Tip	Širina	F u kN	Boja	Br.art.	Količina	malo pakovanje
AW 30 11 FT	110 mm	3 kN	cink	6419704	Komad	1 Komad
AW 30 16 FT	160 mm	3 kN	cink	6419712	Komad	1 Komad
AW 30 21 FT	210 mm	3 kN	cink	6419720	Komad	1 Komad
AW 30 26 FT	260 mm	3 kN	cink	6419739	Komad	1 Komad
AW 30 31 FT	310 mm	3 kN	cink	6419747	Komad	1 Komad
AW 30 41 FT	410 mm	3 kN	cink	6419763	Komad	1 Komad
AW 30 51 FT	510 mm	3 kN	cink	6419798	Komad	1 Komad
AW 30 61 FT	610 mm	3 kN	cink	6419828	Komad	1 Komad
AW 30 71 FT	710 mm	3 kN	cink	6419836	Komad	1 Komad
AW 30 56 FT	560 mm	3 kN	cink	6419844	Komad	1 Komad
