Zidna i konzola nosača AW 55 FT 810 | 5,5 | cink

Zidna i konzola nosača AW 55 FT

Br.art. 6418686 | EAN 4012196205158

Br.art. / Tip

Širina

F u kN	5,5 kN

Boja	cink

Opis proizvoda

Opis proizvoda

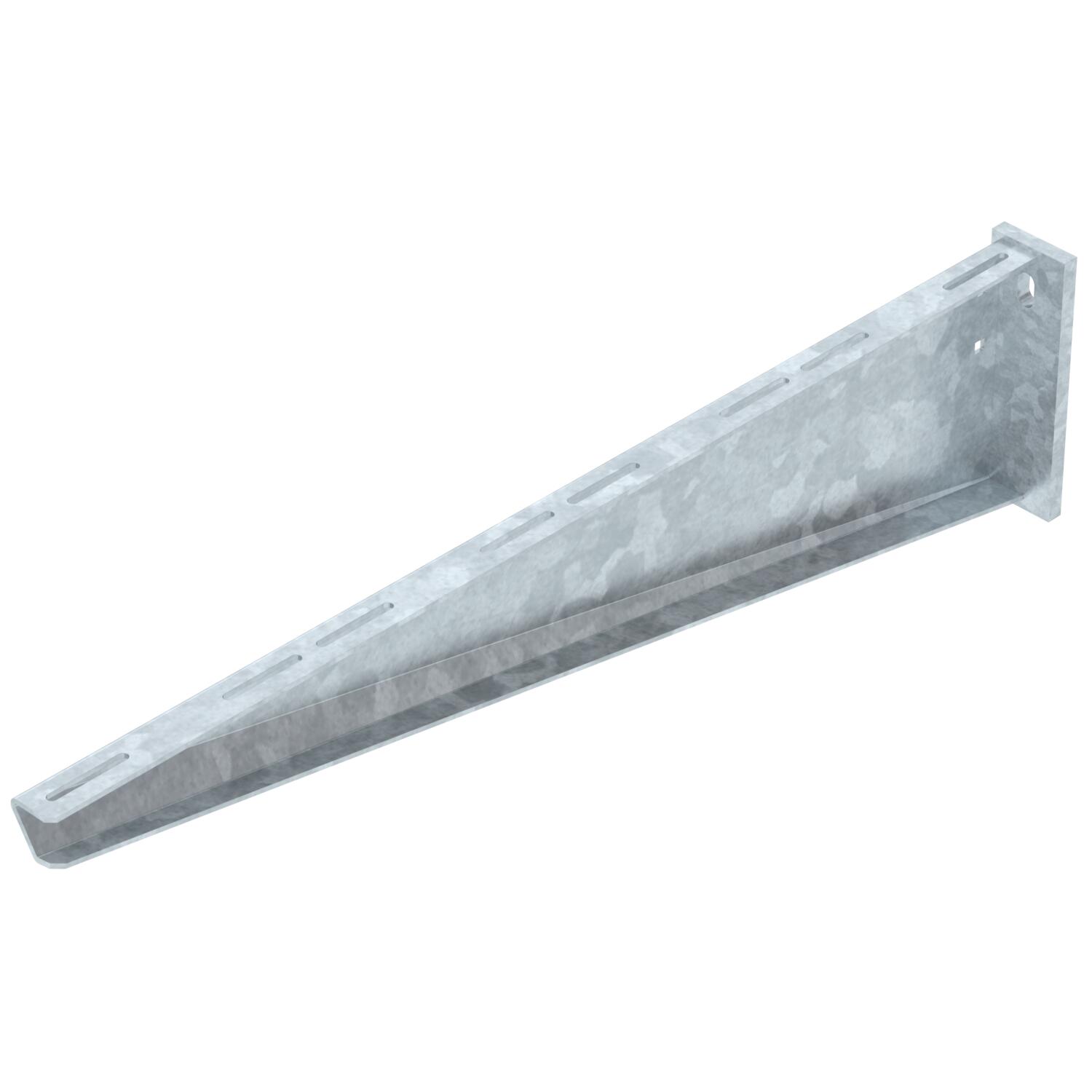

Zidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.

Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	B810mm
F u kN	5,5 kN
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblast ugla maks.	90 mm
Oblast ugla min.	90 mm

Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik rupe	13,5 mm
Serija proizvoda	AW 55 Series
Usaglašeno sa ROHS	da
Varijanta	Zidna i konzola nosača

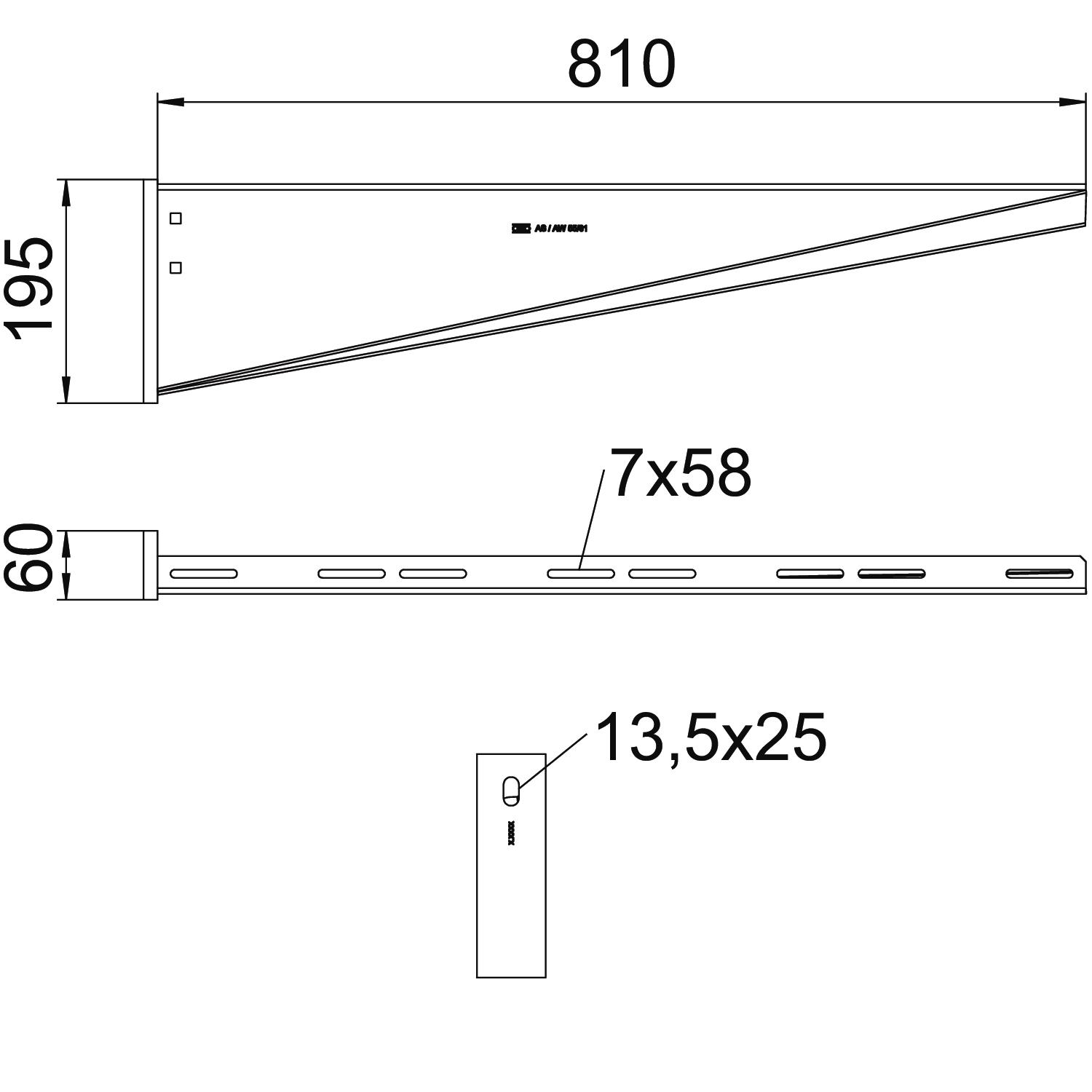

Dimenzije

Dimenzija A	60 mm
Dimenzija B	810 mm
Dimenzija H	195 mm

Dužina	60 mm
Širina	810 mm
Visina	195 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	11,6569 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	11,6569 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterecenja konzole tipa AW 55

Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm

Svi tipovi

Svi tipovi

Tip	Širina	F u kN	Boja	Br.art.	Količina	malo pakovanje
AW 55 21 FT	210 mm	5,5 kN	cink	6418554	Komad	1 Komad
AW 55 31 FT	310 mm	5,5 kN	cink	6418570	Komad	1 Komad
AW 55 41 FT	410 mm	5,5 kN	cink	6418597	Komad	1 Komad
AW 55 51 FT	510 mm	5,5 kN	cink	6418619	Komad	1 Komad
AW 55 56 FT	560 mm	5,5 kN	cink	6418627	Komad	1 Komad
AW 55 61 FT	610 mm	5,5 kN	cink	6418635	Komad	1 Komad
AW 55 71 FT	710 mm	5,5 kN	cink	6418651	Komad	1 Komad
AW 55 81 FT	810 mm	5,5 kN	cink	6418686	Komad	1 Komad
AW 55 91 FT	910 mm	5,5 kN	cink	6418708	Komad	1 Komad
AW 55 101 FT	1010 mm	5,5 kN	cink	6418724	Komad	1 Komad
