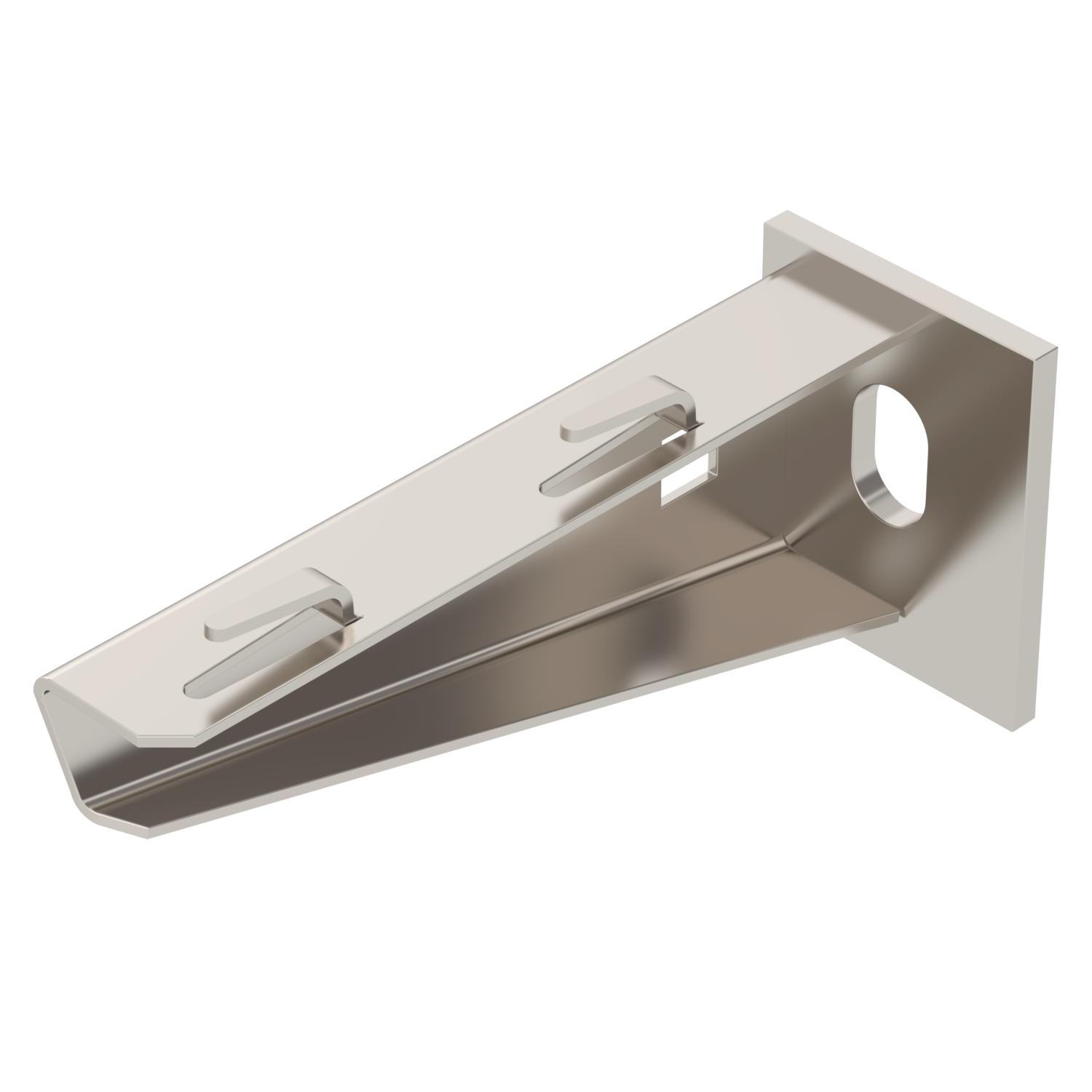

Zidna i konzola nosača AWG 15 A2
Br.art. 6420625 | EAN 4012195058373
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja sa zavarenom čeonom pločom za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću vijka sa šestouglom glavom kroz obe stranice nosača. Molimo primeniti odgovarajuće odstojnike.
-
- Tehnički podaci
-
Tehnički podaci

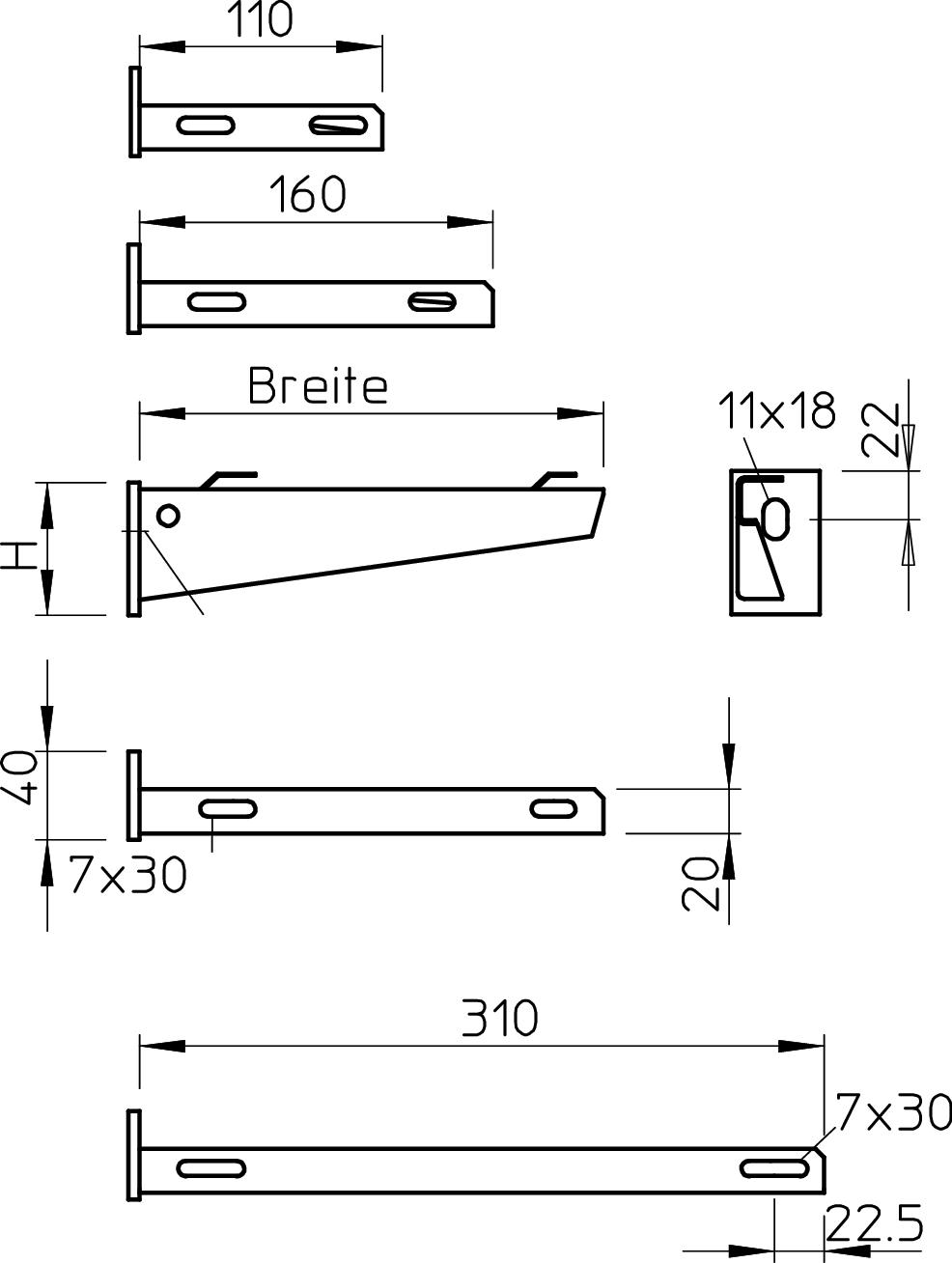

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 0,7478 kg CO2e / 1 Komad Dimenzija B110mm Dimenzija A 40 mm Dimenzija B 110 mm Dimenzija H 50 mm Dužina 40 mm F u kN 1,5 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 11 mm Širina 110 mm Varijanta Zidna i konzola nosača Visina 50 mm za širinu maks. 100 mm za širinu min. 100 Tehnički podaci
Dijagram opterećenja konzole tipa AW G 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Dužina konzole u mm
-
- Svi tipovi
-
Svi tipovi
