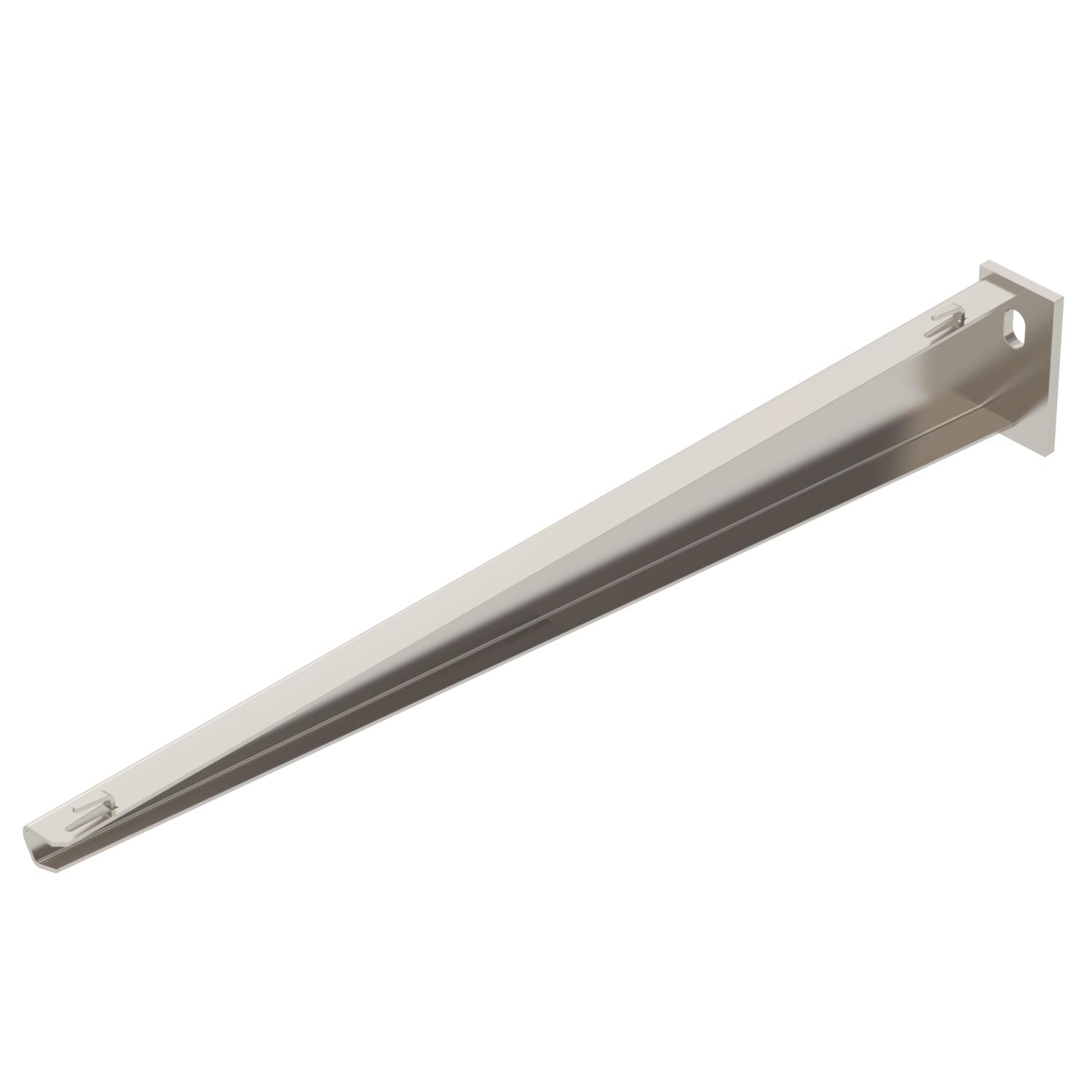

Zidna i konzola nosača AWG 15 A4
Br.art. 6420650 | EAN 4012195706328
- Opis proizvoda
-
Opis proizvodaZidne i konzole nosača za mala opterećenja sa zavarenom čeonom pločom za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću vijka sa šestouglom glavom kroz obe stranice nosača. Molimo primeniti odgovarajuće odstojnike.
-
- Tehnički podaci
-
Tehnički podaci

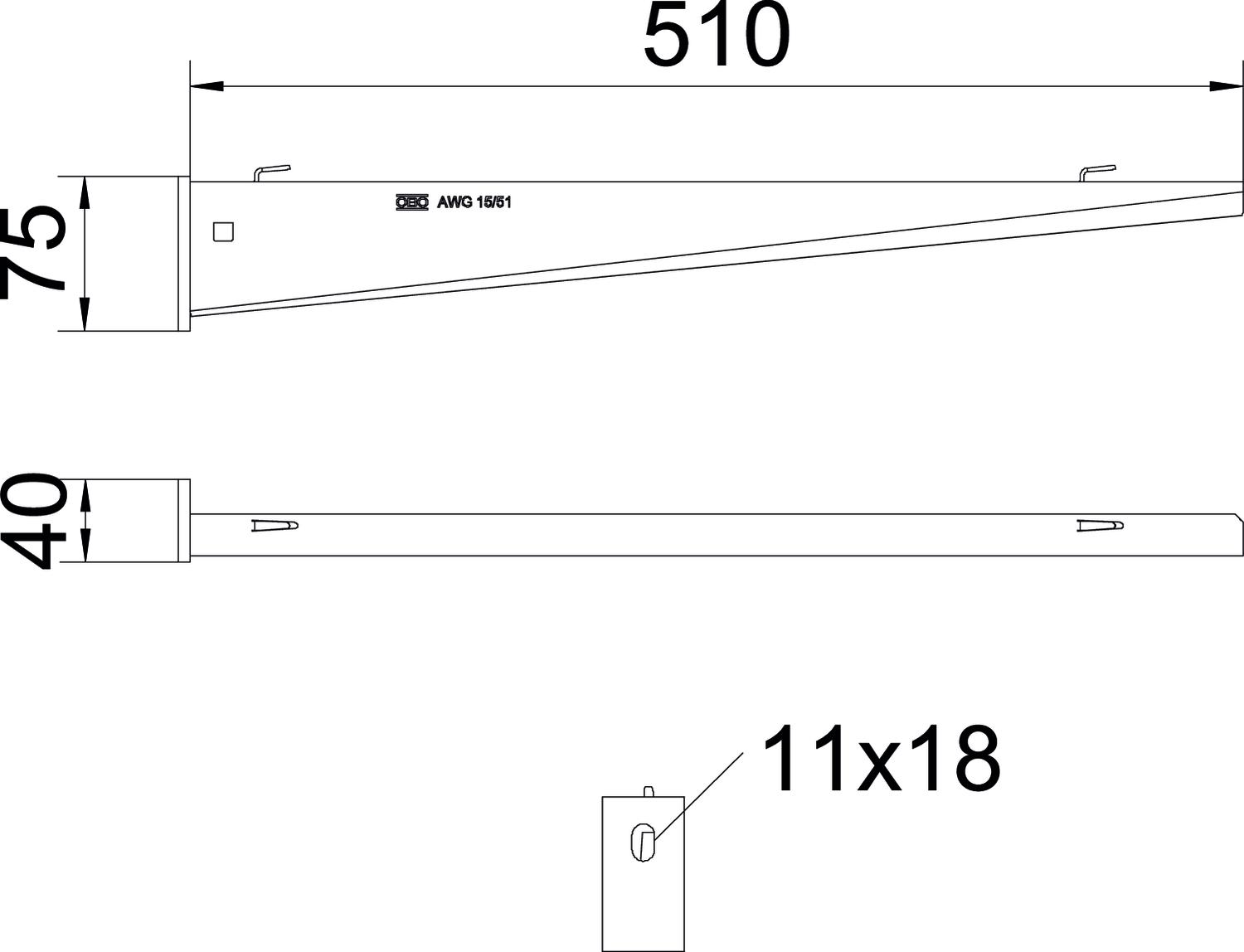

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 4,2716 kg CO2e / 1 Komad Dimenzija B510mm Dimenzija A 40 mm Dimenzija B 510 mm Dimenzija H 75 mm Dužina 40 mm F u kN 1,5 kN Materijal plemeniti čelik, nerđajući 1.4571 Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 11 mm Širina 510 mm Varijanta Zidna i konzola nosača Visina 75 mm za širinu maks. 300 mm za širinu min. 300 Tehnički podaci
Dijagram opterećenja konzole tipa AW G 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Dužina konzole u mm
-
- Svi tipovi
-
Svi tipovi
