Zidna i konzola nosača MWA 12 FS
Br.art. 6424759 | EAN 4012196637096
- Opis proizvoda
-

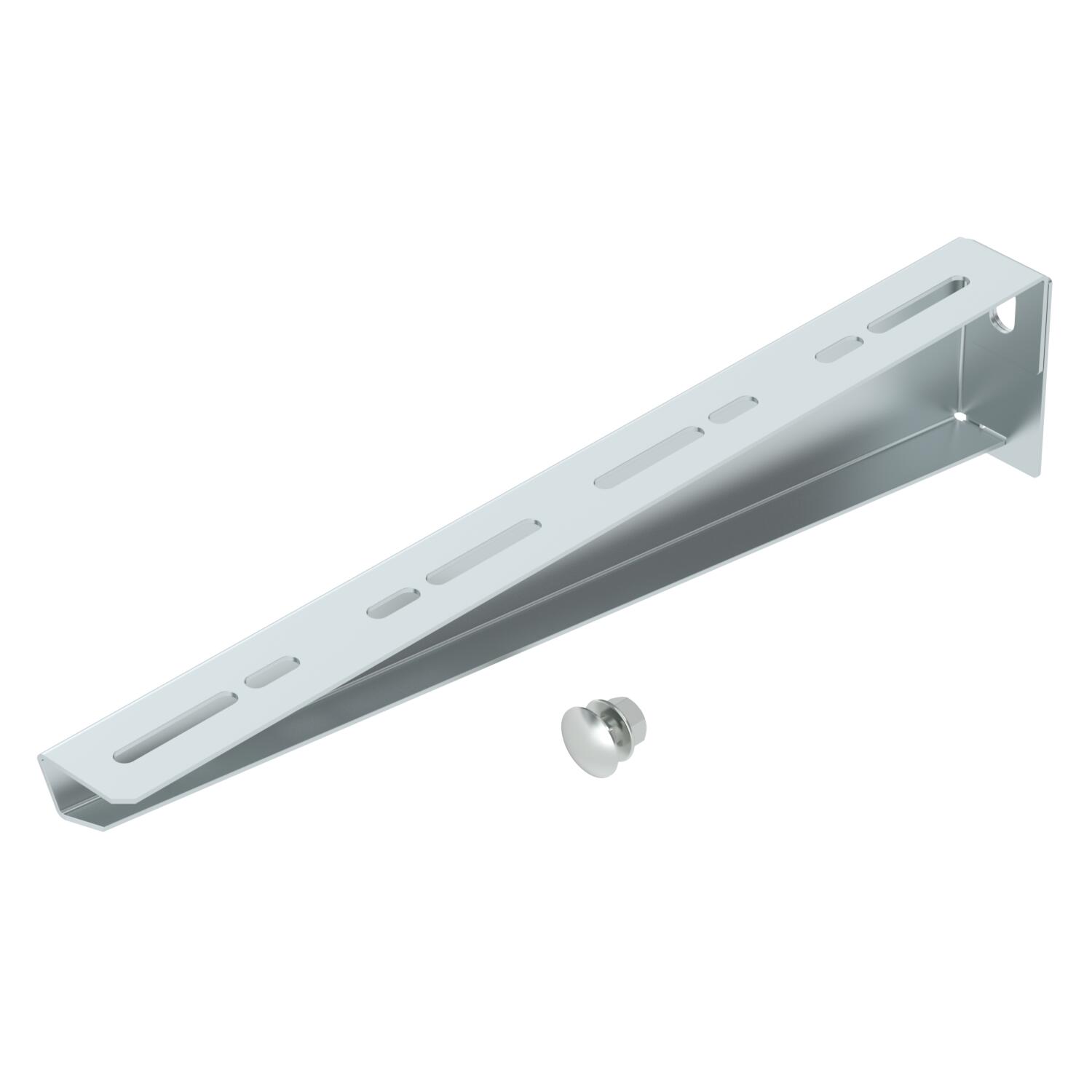

Opis proizvodaZidne konzole i konzole nosača za mala opterećenja savijene konstrukcije.
Zajedno sa vijkom M10x25 za pričvršćivanje na U-nosače.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B410mm F u kN 1,2 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti da Površina hladno pocinkovano Prečnik rupe 11 mm Serija proizvoda MWA Series Usaglašeno sa ROHS da Varijanta Zidna i konzola nosača Dimenzije

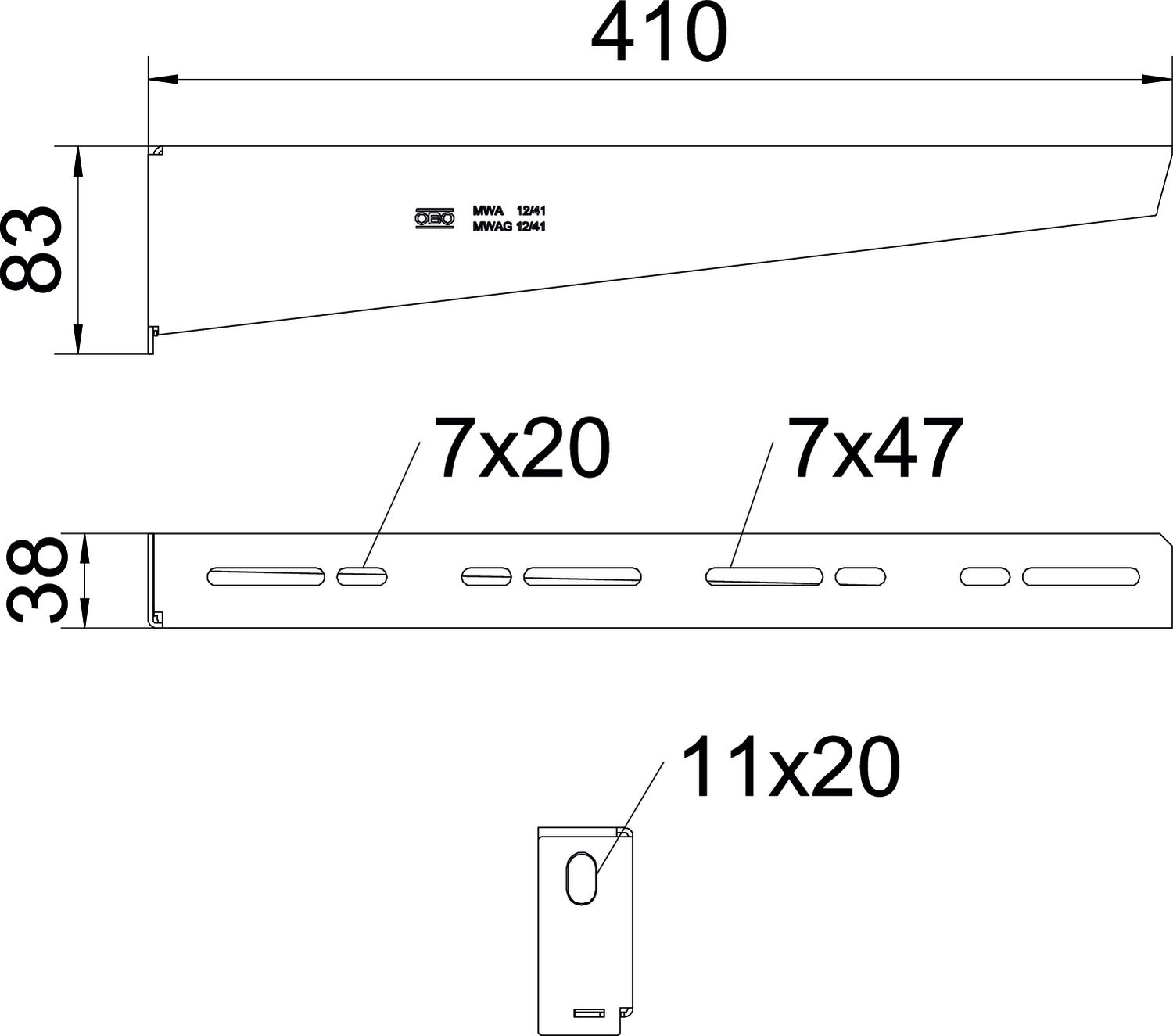

Dimension W 410 mm Dimenzija A 38 mm Dimenzija B 410 mm Dimenzija H 83 mm Dužina 38 mm Širina 16 in Širina 410 mm Visina 3,27 in Visina 83 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 1,9972 kg CO2e / 1 Komad CO₂ Footprint (GWP) 1,9972 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterecenja Konzola tipa MWAG 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Brzo pričvršćivanje
FCM F 6424548 50 Komad - Preuzimanja
-
Informativni list MWA 12 41S FS / 6424759 , 0.26MB , pdfEU izjava o usaglašenosti MWA 12 41S FS / 6424759 , 0.13MB , pdfUK Izjava o usaglašenosti MWA 12 41S FS / 6424759 , 0.09MB , pdfREACH Izjava o usaglašenosti MWA 12 41S FS / 6424759 , 0.12MB , pdfRoHS Izjava o usaglašenosti MWA 12 41S FS / 6424759 , 0.12MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdfUputstvo za montažu Mounting instructions, U support systems , 2.02MB , pdf
