Zidna i konzola nosača MWAM 12
Br.art. 6424550 | EAN 4012195438526
- Opis proizvoda
-

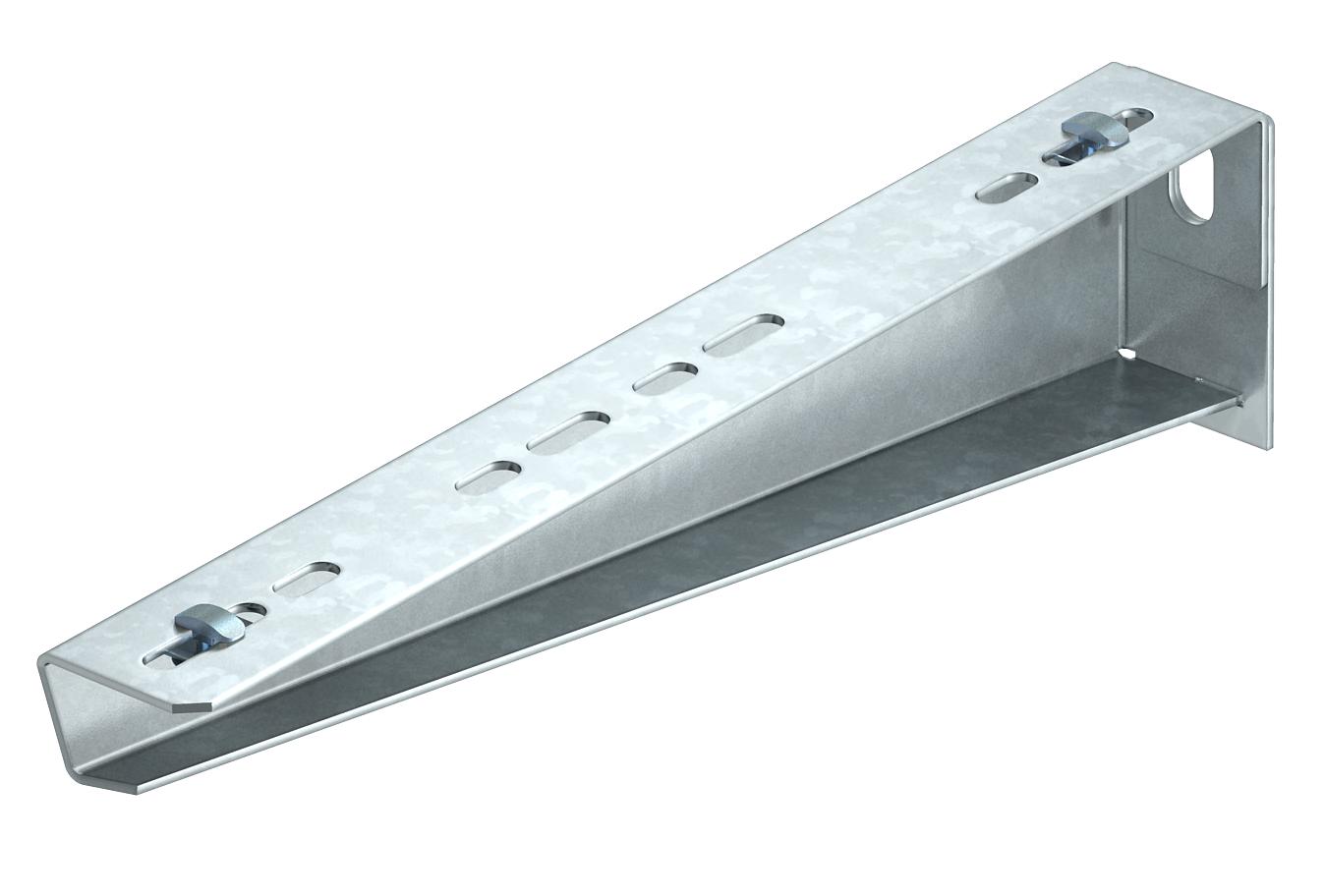

Opis proizvodaZidna i konzola nosača sa brzom spojnicom, u presavijenoj varijanti za primenu kod nosača kablova tipa RKSM.
Zidna i konzola nosača MWAM.. sa:
1. dva montirana brza pričvrsna elementa za racionalno pričvršćivanje nosača kablova.
2. torban vijkom M10 x 25 za pričvršćivanje na U-nosač.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B110mm F u kN 1,2 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina hladno pocinkovano Prečnik rupe 11 mm Serija proizvoda MWA Series Usaglašeno sa ROHS da Varijanta Zidna i konzola nosača Dimenzije
Dimension W 110 mm Dimenzija A 32,5 mm Dimenzija B 110 mm Dimenzija H 53 mm Dužina 32,5 mm Širina 110 mm Širina 4 in Visina 53 mm Visina 2,09 in CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 0,5312 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,5312 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci

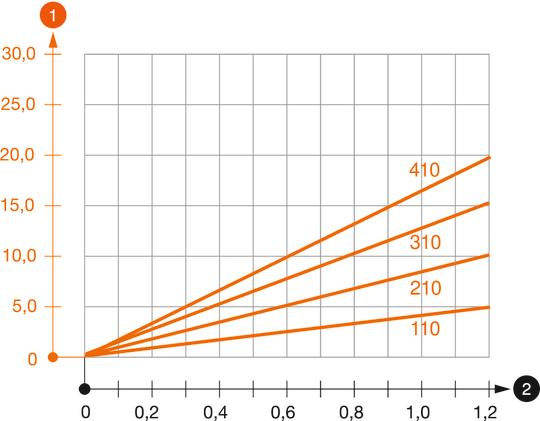

Dijagram opterecenja konzole tipa MWAM 12
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
