Aluminijumska cevna krivina, sa navojem
Tip SBM16W ALU
Br.art. 2046042
EAN 4012195926184
Br.art. / Tip
Navoj
kl. PJ: 15 Komad
15Komad
Komad
Opis
90°-krivina za elektroinstalacione cevi prema EN 61386-1 sa navojnim krajevima prema DIN EN 60423. Sa ravnom unutrašnjom stranom.
Po svakoj krivini cevi je već montiran priključni naglavak.
Po svakoj krivini cevi je već montiran priključni naglavak.
Tehnički podaci

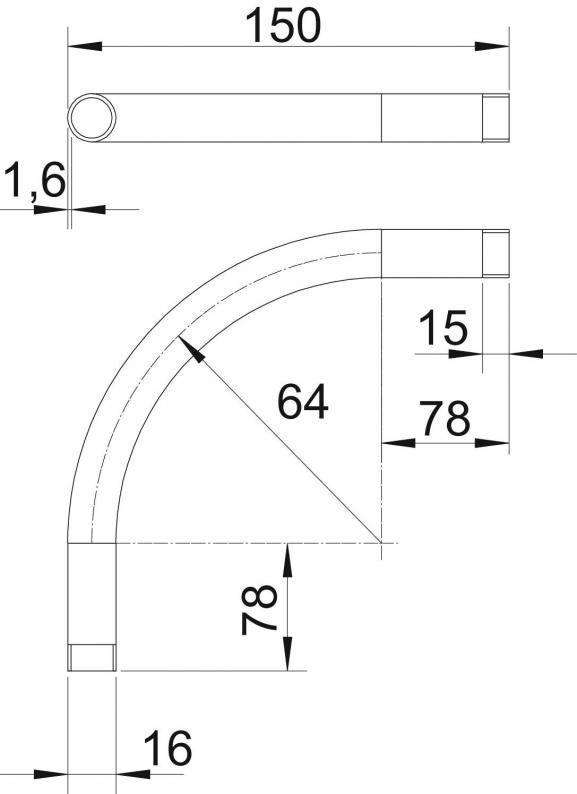

Dimenzije
| Dimenzija A | 78 mm |
|---|---|
| Dimenzija B | 150 mm |
| Dimenzija t | 1,6 mm |
| Dimenzija M (mm) | M16 |
| Dimenzija l | 15 mm |
| Dimenzija r | 64 mm |
| Dimenzija D | 16 mm |
Tehnički podaci
| bez halogena | ne |
|---|---|
| Navoj | M16x1,5 |
| Ugao krivine | 90 ° |
| Polirana površina | ne |
| Sa naglavkom | da |
| Fleksibilno | ne |
| Površina četkana | ne |
| S revizionim otvorom i poklopcem | ne |
| Dvodelno | ne |
| za nominalni prečnik cevi | 16 mm |
| Varijanta | Navoj |
| Usaglašeno sa ROHS | da |
| Temperaturna oblast primene min. | -45 °C |
| Temperaturna oblast primene maks. | 250 °C |
| Dimenzija | M16x1,5 |
| Materijal | Aluminijum |
| Serija proizvoda | Metal pipes |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (4)
Sertifikati (2)
Slike proizvoda (2)
Varijante
Tip
Navoj
Br.art.
SBM16W ALU
M16x1,5
2046042
SBM20W ALU
M20x1,5
2046043
SBM25W ALU
M25x1,5
2046044
SBM32W ALU
M32x1,5
2046045
SBM40W ALU
M40x1,5
2046046
SBM50W ALU
M50x1,5
2046047
SBM63W ALU
M63x1,5
2046048
