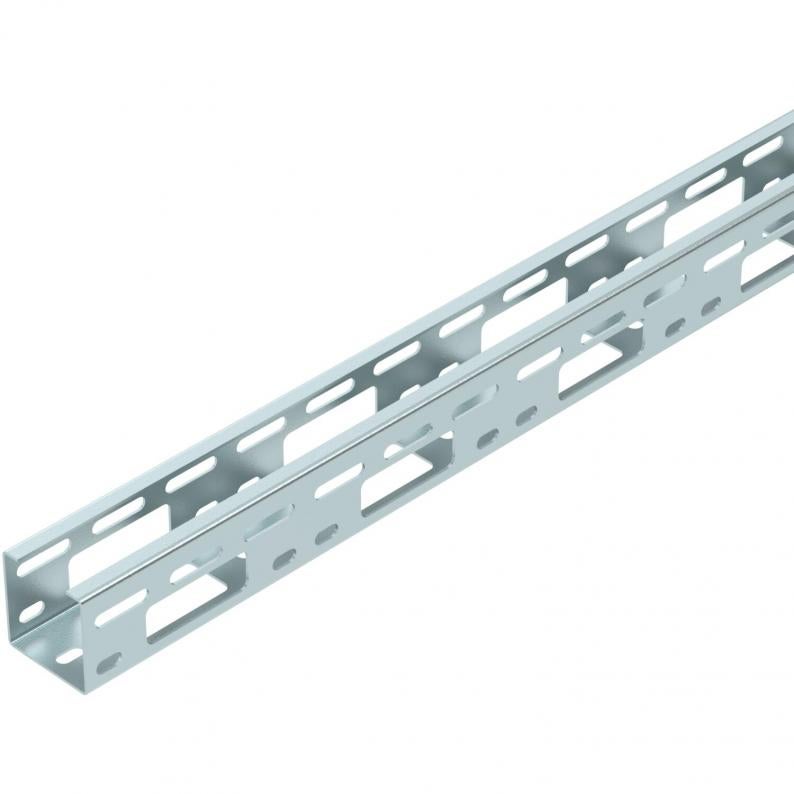

AZ-mini kanal 50 FS
Tip AZK 050 FS
Br.art. 6075096
EAN 4012196068951
Br.art. / Tip
6075096 / AZK 050 FS
Dužina
3000 mm
Širina
50 mm
Održavanje funkcionalnosti
ne
Debljina lima
1,5 mm
kl. PJ: 3 m
3m
m
Opis
AZ-mali kanal sa bočnom visinom 50 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 50 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 25 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 2500 mm² |
| Dimenzije | 50 x 50 x 1,5 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 50x50x3000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AZK Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 2,5 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 2 kN/m |
| Rastojanje među konzolama 2,0m | 1,2 kN/m |
| Rastojanje među konzolama 2,5m | 0,85 kN/m |
| Rastojanje među konzolama 3,0m | 0,5 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 4,233 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 4,233 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
