Coordinated Lightning Controller MCD 50-B-OS-320
Tip MCD 50-B-OS-320
Br.art. 5096861
EAN 4012195165965
Br.art. / Tip
5096861 / MCD 50-B-OS-320
Vrsta zaštite
IP20
Največi trajni napon AC
320 V
Varijanta polova
1
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona tipa 1
• nivo zaštite <1,3 kV, omogućava zaštitu uređaja
• za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• sa gašenjem sekundarne struje 25 kA Ipeak, predosigurač odvodnika do 500 A gL/gG
• zatvoreno, neizduvno iskrište-odvodnik prenapona za primenu u kućištima razdelnika
Primena: industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
• nivo zaštite <1,3 kV, omogućava zaštitu uređaja
• za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• sa gašenjem sekundarne struje 25 kA Ipeak, predosigurač odvodnika do 500 A gL/gG
• zatvoreno, neizduvno iskrište-odvodnik prenapona za primenu u kućištima razdelnika
Primena: industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
Tehnički podaci

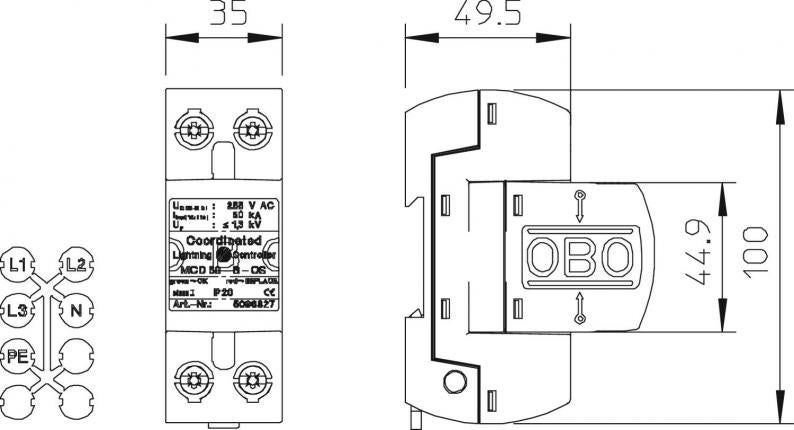

Dimenzije
| Dužina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Oblik mreže | TN-C |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Udarni napon (10/350) [ukupno] | 50 kA |
| Ispitna klasa tip 1 | da |
| Daljinska signalizacija | ne |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 50 kA |
| Največi trajni napon AC | 320 V |
| Nominalna struja odvođenja (8/20 µs) | 50 kA |
| Varijanta polova | 1 |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 500 |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 25 kA |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 85 °C |
| SPD prema IEC 61643-1 | klasa I |
| SPD prema EN 61643-11 | Tip 1 |
| LPZ | 0→2 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 10 kA |
| Otpornost na kratak spoj | 25 kA |
| Kontaktno vreme | <100 ns |
| Maksimalni preventivni osigurač | 500 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 320V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 50 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 50 mm² |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 2,0221 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,0221 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
