FireBox T100ED sa spoljnim pričvršćivanjem i nosačem osigurača
Tip T100ED 06AF
Br.art. 7205752
EAN 4012196812288
Br.art. / Tip
Unutrašnje dimenzije
Broj uvoda
kl. PJ: 1 Komad
1Komad
Komad
Opis

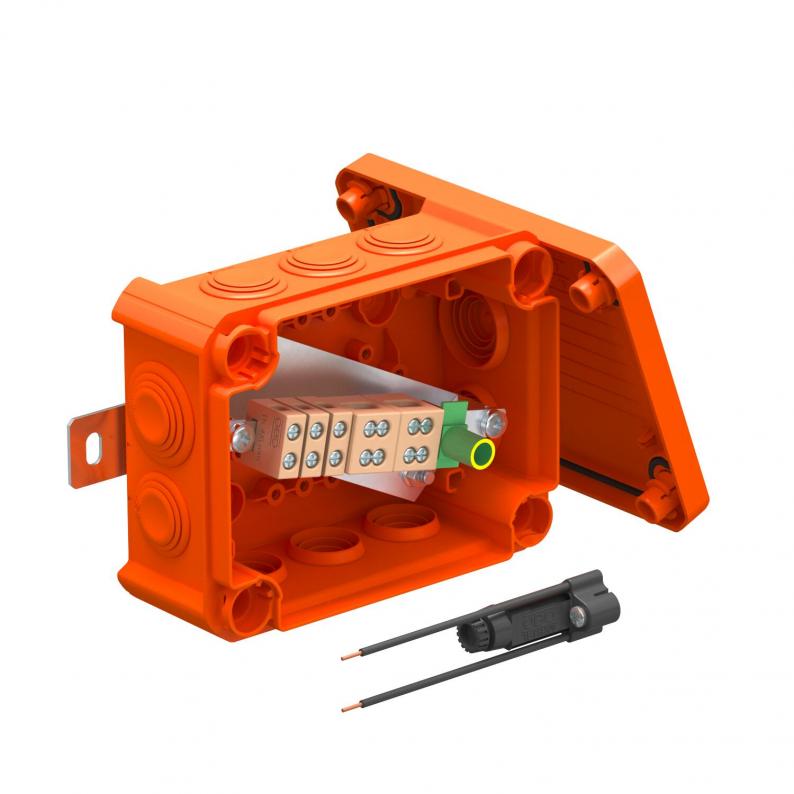

Razvodne kutije za kablove sa sigurnosnim prekidačem i mekim zaptivnim elementima. Dovoljno prostora za ožičenje zahvaljujući dijagonalno raspoređenoj priključnoj jedinici sa kompletno montiranim keramičkim stezaljkama postojanim na visoke temperature. Zeleno-žuto obeležena klema zaštitnog provodnika. Pričvršćivanje pomoću lako dostupnih spoljnih elemenata Odobreno za kablovske sisteme sa održavanjem električne funkcije prema DIN 4102 deo 12 sa klasama E30, E60 i E90. Keramički terminali su ispitani prema DIN EN 60998-2-1:2004.
Sa 2 x anker vijka MMSplus P 6x35.
Sa 2 x anker vijka MMSplus P 6x35.
Tehnički podaci

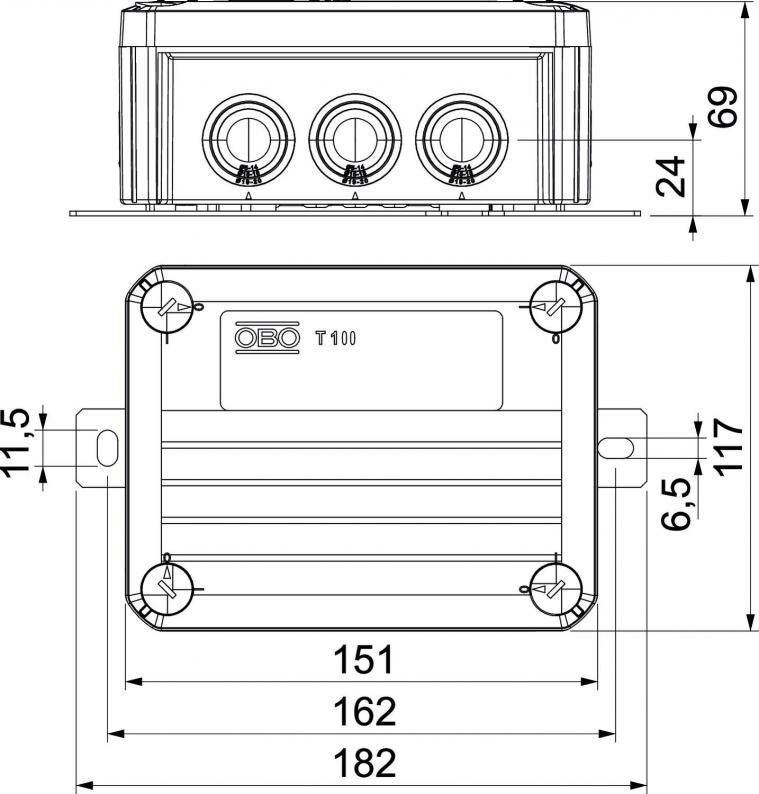

Dimenzije
| Dužina | 150 mm |
|---|---|
| Širina | 116 mm |
| Visina | 67 mm |
| Unutrašnje dimenzije | 136x102x57 mm |
| Dimenzija L | 150 mm |
| Dimenzija B | 116 mm |
| Dimenzija H | 67 mm |
| Dimenzija L1 | 162 mm |
| Dimenzija L2 | 182 mm |
Tehnički podaci
| Otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Broj uvoda | 10 |
| Broj klema | 6 |
| Uvod sa zadnje strane | ne |
| Transparentan poklopac | ne |
| Vrsta zaštite | IP66 |
| Nominalni napon | 660 V |
| Serijski | ne |
| Sa poklopcem | da |
| Mogućnost plombiranja | ne |
| za eksplozivne zone | bez |
| Referentni izolacioni napon Ui | 690 V |
| Održavanje funkcionalnosti | E 90 |
| Varijanta ispitana na eksplozije | ne |
| Vrsta uvoda u kućište | Stepenasta opna, može da se seče |
| Sa zaštitom | ne |
| Otporno na vremenske prilike | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 6 mm² |
| Oblik | pravougaono |
| Opremanje | Klema |
| Poklopac | nije transparentno |
| Pričvršćivanje poklopca | zašrafljeno |
| Usaglašeno sa ROHS | izuzeto |
| Dimenzija | 150x116x67 |
| Materijal | Polipropilen |
| Boja | pastelno narandžasta; RAL 2003 |
| Pojedinačna stezaljka | 3 |
| Dvostruke stezaljke | 2 |
| Zaštitna stezaljka | 1 |
| Serija proizvoda | FireBox T-series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,6913 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,6913 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (3)
Sertifikati (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Unutrašnje dimenzije
Broj uvoda
Vrsta zaštite
Boja
Br.art.
T100ED 06AF
136x102x57
10
IP66
pastelno narandžasta; RAL 2003
7205752
T160ED 10AF
176x135x67
12
IP66
pastelno narandžasta; RAL 2003
7205754
T250ED 16AF
225x173x86
IP66
pastelno narandžasta; RAL 2003
7205756
