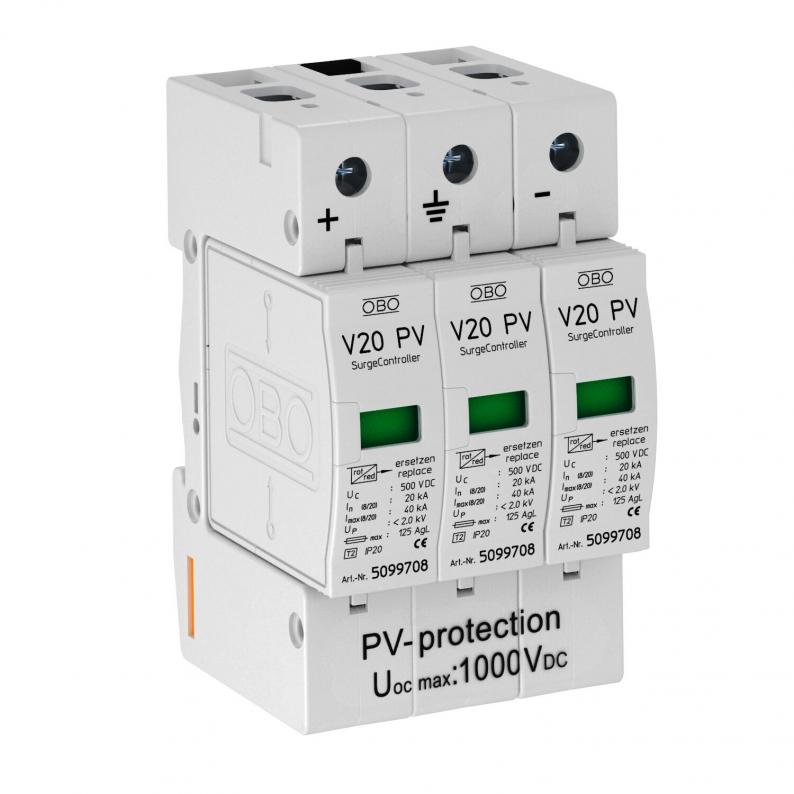

Fotovoltaik kompletan blok V20, 1000V DC
Tip V20-C 3-PH-1000
Br.art. 5094608
EAN 4012195478621
Br.art. / Tip
kl. PJ: 1 Komad
1Komad
Komad
Opis
V20 odvodnik prenapona tip 2 za PV-sisteme
• Kompletna jedinica sa utičnim Varistor-odvodnikom sa razdvojnikom
• Y-prekidač rezistentan na greške prema VDE 0100-712 (EN 50539-12)
• Prenaponska zaštita-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 ispitano prema EN 50539-11 (VDE / KEMA)
• Kapacitet odvođenja do 40 kA (8/20) po polu
• Nizak DC-prag zaštite: < 4,0 kV i Uoc max = 1000V DC
• Sa optičkim indikatorom funkcije za primenu u razdelnim kućištima
Primena: PV-sistemi bez i sa odvojenim sistemom gromobranske zaštite
• Kompletna jedinica sa utičnim Varistor-odvodnikom sa razdvojnikom
• Y-prekidač rezistentan na greške prema VDE 0100-712 (EN 50539-12)
• Prenaponska zaštita-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 ispitano prema EN 50539-11 (VDE / KEMA)
• Kapacitet odvođenja do 40 kA (8/20) po polu
• Nizak DC-prag zaštite: < 4,0 kV i Uoc max = 1000V DC
• Sa optičkim indikatorom funkcije za primenu u razdelnim kućištima
Primena: PV-sistemi bez i sa odvojenim sistemom gromobranske zaštite
Tehnički podaci
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Najveći trajni napon DC | 1000 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 3 |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Maks. prenaponska zaštita mreže | 125 |
| Varijanta | 3-polni za PV-sisteme |
| Oblik mreže DC | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| LPZ | 1→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 1000V DC |
| Serija proizvoda | PV-ÜSS |
Priključne mogućnosti
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,9504 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
