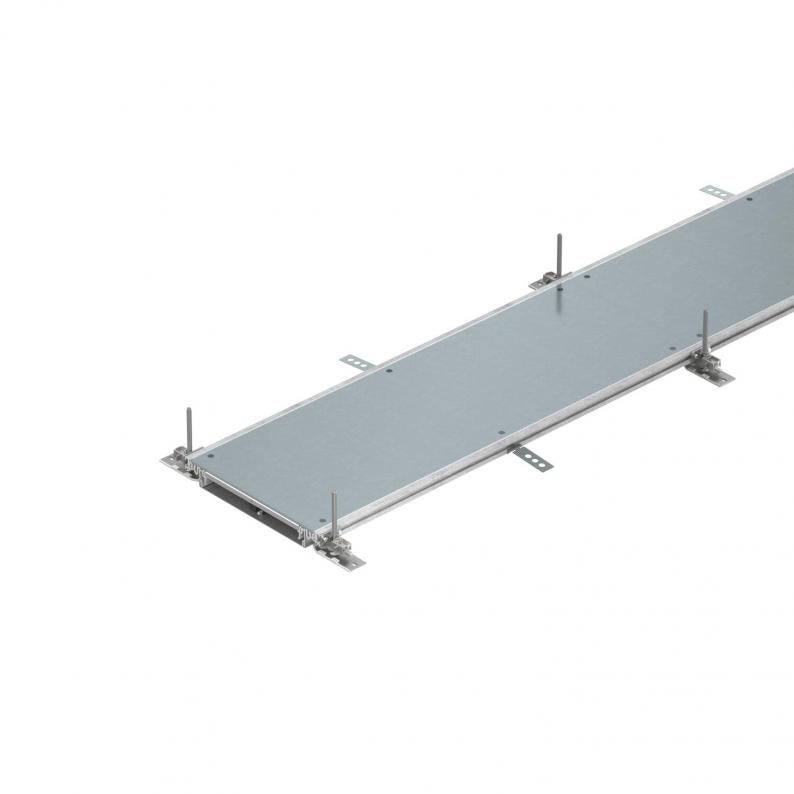

Jedinica kanala, prazna, visina 40-70 mm
Tip OKA-W3004030
Br.art. 7424402
EAN 4012195244134
Br.art. / Tip
Dužina
Širina
Visina kanala min.
Visina kanala maks.
kl. PJ: 2,4 m
2,4m
m
Opis
Za montažu spremna jedinica kanala sa 3 slepa poklopca za sprovođenje kablova, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 vijaka za košuljicu i zaptivke poklopaca sa nivelacijom po visini (3 kom. kod jedinica kanala 200 i 300) ili udarnom potporom poklopca sa nivelacijom: 3 kom. kod širine kanala 400 i 6 kom. kod širine kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
Tehnički podaci
Dimenzije
| Dužina | 2400 mm |
|---|---|
| Širina | 300 mm |
Tehnički podaci
| Korisni presek | 4000 mm² |
|---|---|
| Broj spiralnih žlebova | 3 St. |
| Broj dodatnih pregradnih zidova | 2 |
| Poklopci | 3 |
| Nivelaciona oblast min. | 40 mm |
| Nivelaciona oblast maks. | 70 mm |
| Minimalna visina betonske košuljice | 40 |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | ne |
| Podna ploča | da |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Poklopac za montažni otvor | ne |
| Proj predviđenih ugradnih jedinica | 3 |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Broj montažnih otvora | 0 |
| Sa priključnim otvorom | ne |
| Montažni otvor | bez |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 40 mm |
| Visina kanala maks. | 70 mm |
| Dimenzija | 2400x300x40 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Pričvršćivanje pregrade | napraviti raster |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 57,3722 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 57,3722 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 7423952
Modul za ugaonu račvu na levo, visina 40-150 mmTip
OKA-G30040150FBL
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7423972
Modul za ugaonu račvu na desno, visina 40-150 mmTip
OKA-G30040150FBR
kl. PJ: 1 Komad
1Komad
Komad
