Jedinica kanala, prazna, visina 60-110 mm
Tip OKA-W2006050
Br.art. 7424420
EAN 4012195244196
Br.art. / Tip
Dužina
Širina
Visina kanala min.
Visina kanala maks.
kl. PJ: 2,4 m
2,4m
m
Opis

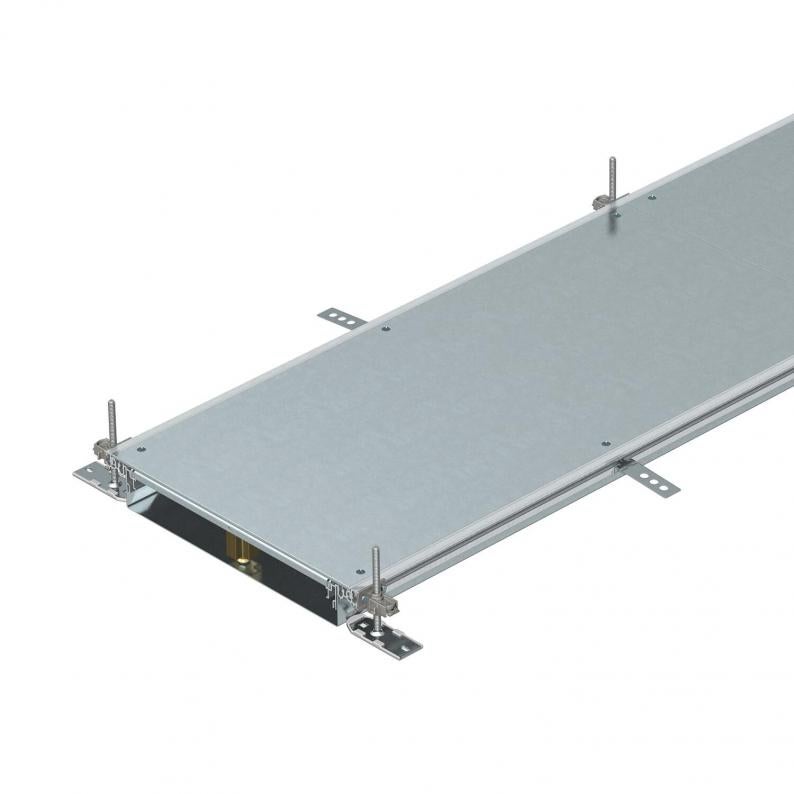

Za montažu spremna jedinica kanala sa 3 slepa poklopca za sprovođenje kablova, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 vijaka za košuljicu i zaptivke poklopaca sa nivelacijom po visini (3 kom. kod jedinica kanala 200 i 300) ili udarnom potporom poklopca sa nivelacijom: 3 kom. kod širine kanala 400 i 6 kom. kod širine kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
S tri slepa poklopca (D = 800 mm).
Tehnički podaci
Dimenzije
| Dužina | 2400 mm |
|---|---|
| Širina | 200 mm |
Tehnički podaci
| Korisni presek | 5200 mm² |
|---|---|
| Broj spiralnih žlebova | 2 St. |
| Broj dodatnih pregradnih zidova | 1 |
| Poklopci | 3 |
| Nivelaciona oblast min. | 60 mm |
| Nivelaciona oblast maks. | 110 mm |
| Minimalna visina betonske košuljice | 60 |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | ne |
| Podna ploča | da |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Poklopac za montažni otvor | ne |
| Proj predviđenih ugradnih jedinica | 3 |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Broj montažnih otvora | 0 |
| Sa priključnim otvorom | ne |
| Montažni otvor | bez |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 60 mm |
| Visina kanala maks. | 110 mm |
| Dimenzija | 2400x200x60 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Pričvršćivanje pregrade | napraviti raster |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 48,8821 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 48,8821 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 7423950
Modul za ugaonu račvu na levo, visina 40-150 mmTip
OKA-G20040150FBL
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7423970
Modul za ugaonu račvu na desno, visina 40-150 mmTip
OKA-G20040150FBR
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Poklopci
Visina kanala min.
Visina kanala maks.
Br.art.
OKA-W2006050
2400
200
3
60
110
7424420
OKA-W3006050
2400
300
3
60
110
7424422
OKA-W4006050
2400
400
3
60
110
7424424
OKA-W5006050
2400
500
3
60
110
7424426
OKA-W6006050
2400
600
3
60
110
7424428
Širina
OKA-W2006050
Br.art.
7424420
Dužina
2400
Širina
200
Poklopci
3
Visina kanala min.
60
Visina kanala maks.
110
OKA-W3006050
Br.art.
7424422
Dužina
2400
Širina
300
Poklopci
3
Visina kanala min.
60
Visina kanala maks.
110
OKA-W4006050
Br.art.
7424424
Dužina
2400
Širina
400
Poklopci
3
Visina kanala min.
60
Visina kanala maks.
110
OKA-W5006050
Br.art.
7424426
Dužina
2400
Širina
500
Poklopci
3
Visina kanala min.
60
Visina kanala maks.
110
OKA-W6006050
Br.art.
7424428
Dužina
2400
Širina
600
Poklopci
3
Visina kanala min.
60
Visina kanala maks.
110
