Jedinica kanala za GES4, visina 100-150 mm
Tip OKA-W30010050D4
Br.art. 7424620
EAN 4012195244714
Br.art. / Tip
Dužina
Širina
Visina kanala min.
Visina kanala maks.
kl. PJ: 2,4 m
2,4m
m
Opis

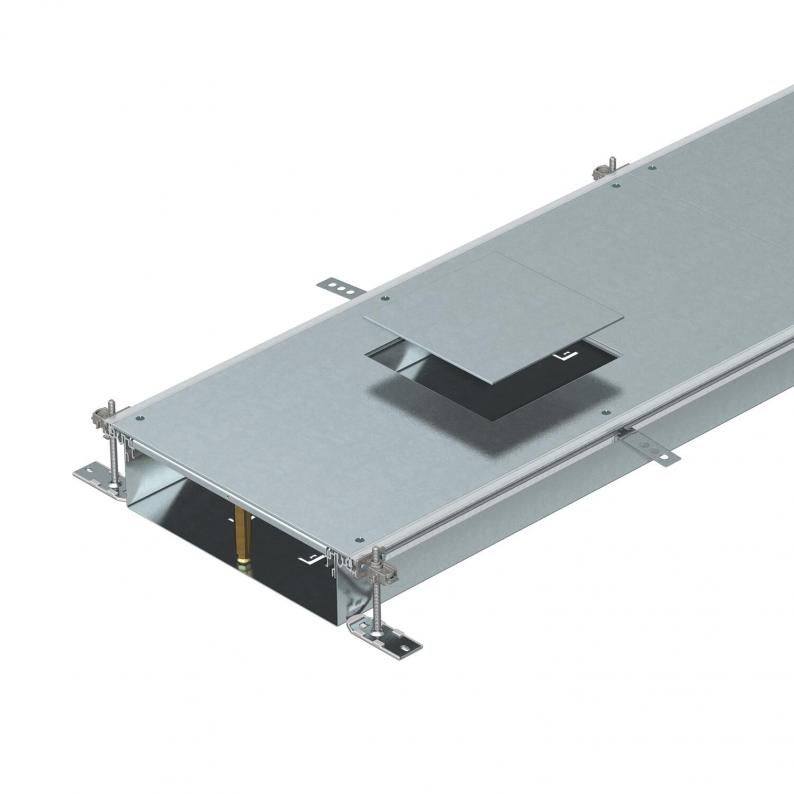

Za montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine 4, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i zaptivke poklopaca (3 kom. kod jedinica kanala 300) ili udarnom potporom poklopca sa nivelacijom: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
Sa poklopcima za ugradnju podnih kutija koji mogu da se zašrafe, sa po jednim ugradnim otvorom za pravougaonu podnu kutiju nominalne veličine 4.
Tehnički podaci
Dimenzije
| Dužina | 2400 mm |
|---|---|
| Širina | 300 mm |
Tehnički podaci
| Broj spiralnih žlebova | 3 St. |
|---|---|
| Broj dodatnih pregradnih zidova | 2 |
| Poklopci | 3 |
| Nivelaciona oblast min. | 100 mm |
| Nivelaciona oblast maks. | 150 mm |
| Minimalna visina betonske košuljice | 100 |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | ne |
| Podna ploča | da |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Montažni otvor | za priključak za uređaje |
| Poklopac za montažni otvor | da |
| Proj predviđenih ugradnih jedinica | 3 |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Sa priključnim otvorom | da |
| Nominalna veličina za ugradne jedinice | 4 |
| Montažni otvor | kvadratno |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 100 mm |
| Visina kanala maks. | 150 mm |
| Dimenzija | 2400x300x100 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Pričvršćivanje pregrade | utaknuti |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 64,7423 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 64,7423 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Poklopci
Visina kanala min.
Visina kanala maks.
Br.art.
OKA-W30010050D4
2400
300
3
100
150
7424620
OKA-W40010050D4
2400
400
3
100
150
7424622
Širina
OKA-W30010050D4
Br.art.
7424620
Dužina
2400
Širina
300
Poklopci
3
Visina kanala min.
100
Visina kanala maks.
150
OKA-W40010050D4
Br.art.
7424622
Dužina
2400
Širina
400
Poklopci
3
Visina kanala min.
100
Visina kanala maks.
150
