Jedinica kanala za GES9, visina 100-150 mm
Tip OKA-W60010050D9
Br.art. 7424744
EAN 4012195244950
Br.art. / Tip
Dužina
Širina
Poklopci
Visina kanala min.
Visina kanala maks.
kl. PJ: 2,4 m
2,4m
m
Opis

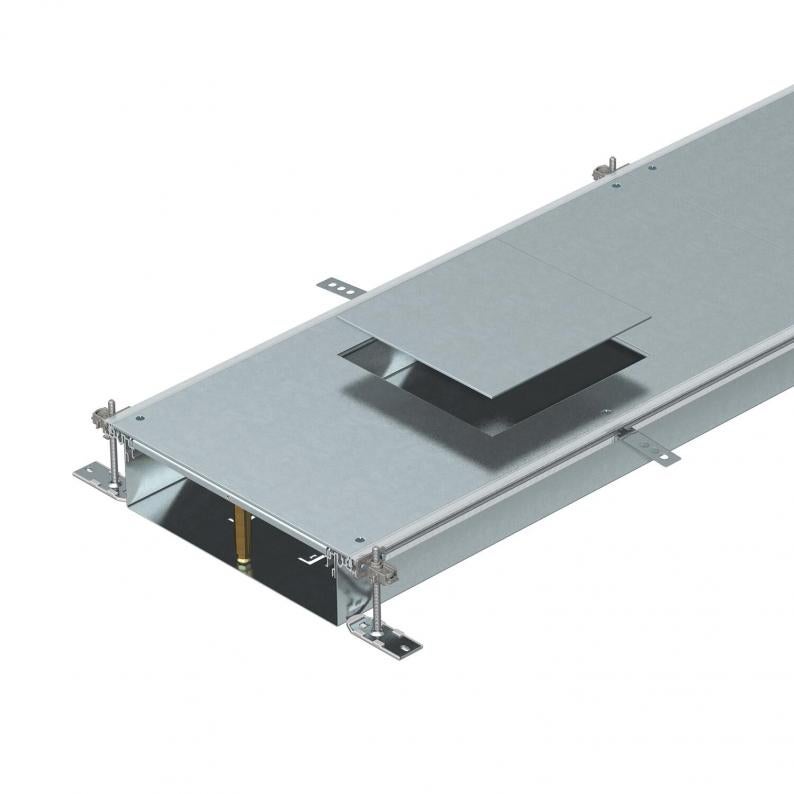

Za montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine 9, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i udarnih potpora poklopca: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
Sa tri (kod širine kanala 400, D = 800 mm) ili šest poklopaca ugradnih kutija (kod širina kanala 500 i 600, D = 400 mm) s jednim ugradnim otvorom za kvadratnu ugradnu jedinicu nominalne veličine 9 ili 9/55.
Tehnički podaci
Dimenzije
| Dužina | 2400 mm |
|---|---|
| Širina | 600 mm |
Tehnički podaci
| Broj spiralnih žlebova | 3 St. |
|---|---|
| Broj dodatnih pregradnih zidova | 2 |
| Poklopci | 6 |
| Nivelaciona oblast min. | 100 mm |
| Nivelaciona oblast maks. | 150 mm |
| Minimalna visina betonske košuljice | 100 |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | da |
| Podna ploča | da |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Montažni otvor | za priključak za uređaje |
| Poklopac za montažni otvor | da |
| Proj predviđenih ugradnih jedinica | 6 |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Sa priključnim otvorom | da |
| Nominalna veličina za ugradne jedinice | 9 |
| Montažni otvor | kvadratno |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 100 mm |
| Visina kanala maks. | 150 mm |
| Dimenzija | 2400x600x100 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Pričvršćivanje pregrade | utaknuti |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 102,1655 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 102,1655 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 7423968
Modul za ugaonu račvu na levo, visina 40-240 mmTip
OKA-G60040240FBL
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7423988
Modul za ugaonu račvu na desno, visina 40-240 mmTip
OKA-G60040240FBR
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Poklopci
Visina kanala min.
Visina kanala maks.
Br.art.
OKA-W40010050D9
2400
400
3
100
150
7424740
OKA-W50010050D9
2400
500
6
100
150
7424742
OKA-W60010050D9
2400
600
6
100
150
7424744
Širina
Poklopci
OKA-W40010050D9
Br.art.
7424740
Dužina
2400
Širina
400
Poklopci
3
Visina kanala min.
100
Visina kanala maks.
150
OKA-W50010050D9
Br.art.
7424742
Dužina
2400
Širina
500
Poklopci
6
Visina kanala min.
100
Visina kanala maks.
150
OKA-W60010050D9
Br.art.
7424744
Dužina
2400
Širina
600
Poklopci
6
Visina kanala min.
100
Visina kanala maks.
150
