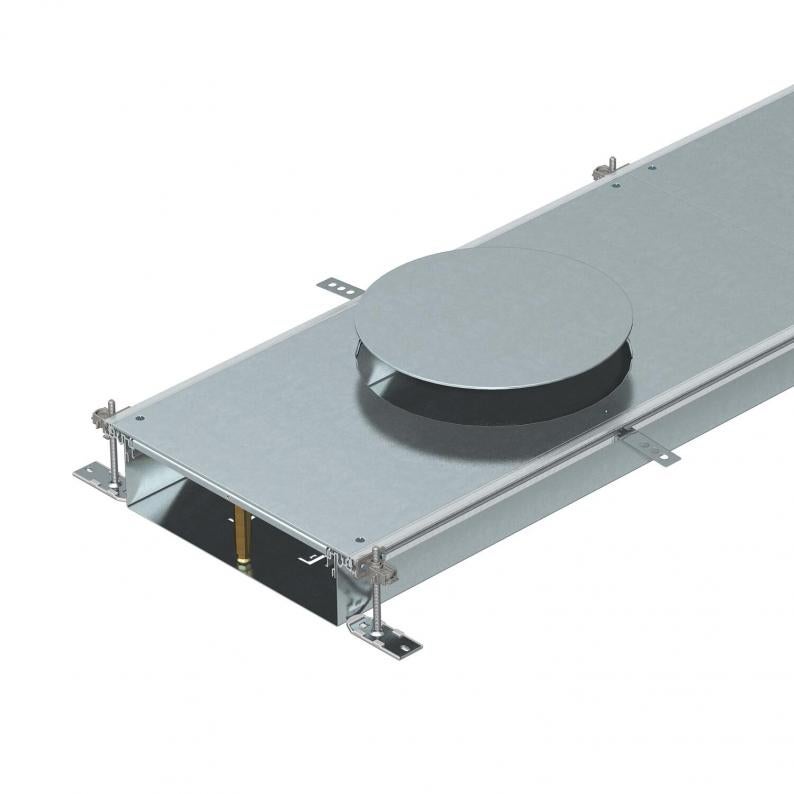

Jedinica kanala za GESR9, visina 100-150 mm
Tip OKA-W50010050DR9
Br.art. 7424802
EAN 4012195245070
Br.art. / Tip
7424802 / OKA-W50010050DR9
Dužina
2400 mm
Širina
500 mm
Poklopci
6
Visina kanala min.
100 mm
Visina kanala maks.
150 mm
kl. PJ: 2,4 m
2,4m
m
Opis
Za montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine R9, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i udarnih potpora poklopca: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
Sa tri (kod širine kanala 400, D = 800 mm) ili šest poklopaca ugradnih kutija (kod širina kanala 500 i 600, D = 400 mm) s jednim ugradnim otvorom za kvadratnu ugradnu jedinicu nominalne veličine 9 ili 9/55.
Tehnički podaci
Dimenzije
| Dužina | 2400 mm |
|---|---|
| Širina | 500 mm |
Tehnički podaci
| Broj spiralnih žlebova | 3 St. |
|---|---|
| Broj dodatnih pregradnih zidova | 2 |
| Poklopci | 6 |
| Nivelaciona oblast min. | 100 mm |
| Nivelaciona oblast maks. | 150 mm |
| Minimalna visina betonske košuljice | 100 |
| Ugradni otvor za nazidnu kasetu | ne |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | ne |
| Podna ploča | da |
| Sa izjednačavanjem potencijala | ne |
| Poklopac može da se skine | da |
| Preklopno pričvršćivanje poklopca | ne |
| Montažni otvor | za priključak za uređaje |
| Poklopac za montažni otvor | da |
| Proj predviđenih ugradnih jedinica | 6 |
| Sa pregradom | ne |
| Debljina materijala poklopca | 4 |
| Namenjeno za elastičnu fugu | ne |
| Sa ispustom | da |
| Sa priključnim otvorom | da |
| Montažni otvor | okruglo |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 100 mm |
| Visina kanala maks. | 150 mm |
| Dimenzija | 2400x500x100 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | OKA Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 108,2814 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 108,2814 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
