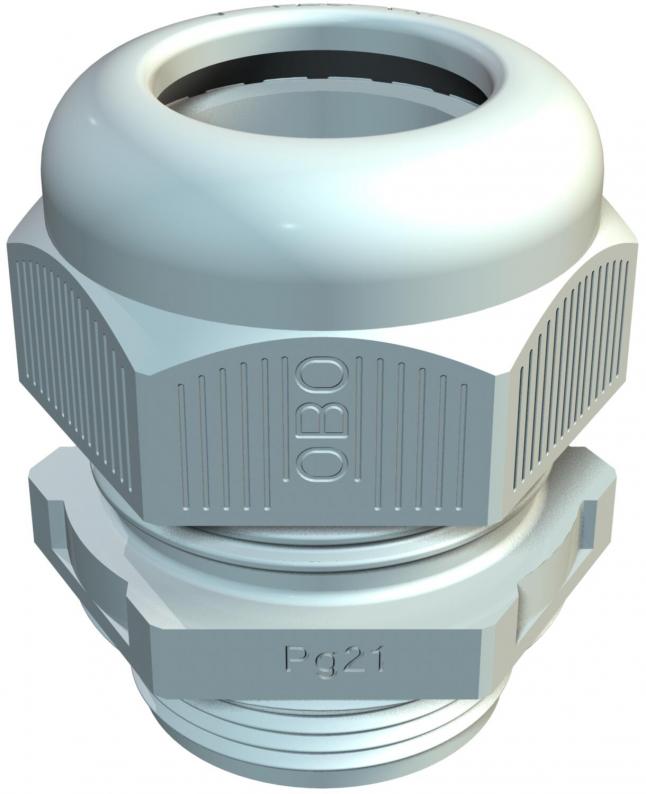

Kablovska uvodnica, PG-navoj, srebrno siva
Tip V-TEC PG13.5 SGR
Br.art. 2022648
EAN 4012195160878
Br.art. / Tip
Navoj
kl. PJ: 50 Komad
50Komad
Komad
Opis
Kablovska uvodnica sa PG-priključnim navojem u obliku torban navike za razvodne kutije za kablove, kućišta, kutije za razvođenje u privatnim i industrijskim oblastima. Rasterećenje vučne sile i integrisana zaptivna guma ispitani su prema DIN EN 62444. Klasa zaštite IP68. Primenljivo na temperaturi od -20°C do +65°C.
Tehnički podaci
Tehnički podaci
| Otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | ne |
| zaštićeno od eksplozije | ne |
| Mogućnost rasterećenja vučne sile | da |
| Vrsta zaštite | IP68 |
| Navoj | Pg 13,5 |
| za eksplozivne zone | bez |
| Vrsta navoja | PG |
| Zaštita od savijanja | ne |
| S kontranavrtkom | ne |
| Višestruka zaptivka | ne |
| Kablovska uvodnica za traku | ne |
| Vrsta zaptivanja | Zaptivni prsten |
| Deljiva navojnica | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Uspon navoja | 1,41 mm |
| Nominalna veličina navoja | 13,5 |
| Šestoivično, ugaona dimenzija | 27 mm |
| Zaptivna oblast D min. | 5 mm |
| Zaptivna oblast D maks. | 12 mm |
| širina ključa | 24 |
| Varijanta | pravo |
| Usaglašeno sa ROHS | da |
| Dužina navoja | 9 mm |
| Nestabilni obrtni momenat | 2,5 Nm |
| Temperaturna oblast primene min. | -20 °C |
| Temperaturna oblast primene maks. | 65 °C |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 750°C |
| Dimenzija | PG13,5 |
| Materijal | Poliamid |
| Boja | srebrno siva; RAL 7001 |
| Serija proizvoda | V-TEC |
Dimenzije
| Dimenzija L min. | 23 mm |
|---|---|
| Dimenzija L maks. | 30 mm |
| Dimenzija L1 | 9 mm |
| Dimenzija L2 | 5 mm |
| Dimenzija L3 | 18 mm |
| Dimenzija e | 27 mm |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,0502 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0502 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (4)
Sertifikati (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Navoj
Višestruka zaptivka
Boja
Br.art.
V-TEC PG7 SGR
Pg 7
ne
srebrno siva; RAL 7001
2022605
V-TEC PG9 SGR
Pg 9
ne
srebrno siva; RAL 7001
2022613
V-TEC PG11 SGR
Pg 11
ne
srebrno siva; RAL 7001
2022621
V-TEC PG13.5 SGR
Pg 13,5
ne
srebrno siva; RAL 7001
2022648
V-TEC PG16 SGR
Pg 16
ne
srebrno siva; RAL 7001
2022656
V-TEC PG21 SGR
Pg 21
ne
srebrno siva; RAL 7001
2022664
V-TEC PG29 SGR
Pg 29
ne
srebrno siva; RAL 7001
2022672
V-TEC PG36 SGR
Pg 36
ne
srebrno siva; RAL 7001
2022680
V-TEC PG42 SGR
Pg 42
ne
srebrno siva; RAL 7001
2022699
V-TEC PG48 SGR
Pg 48
ne
srebrno siva; RAL 7001
2022702
