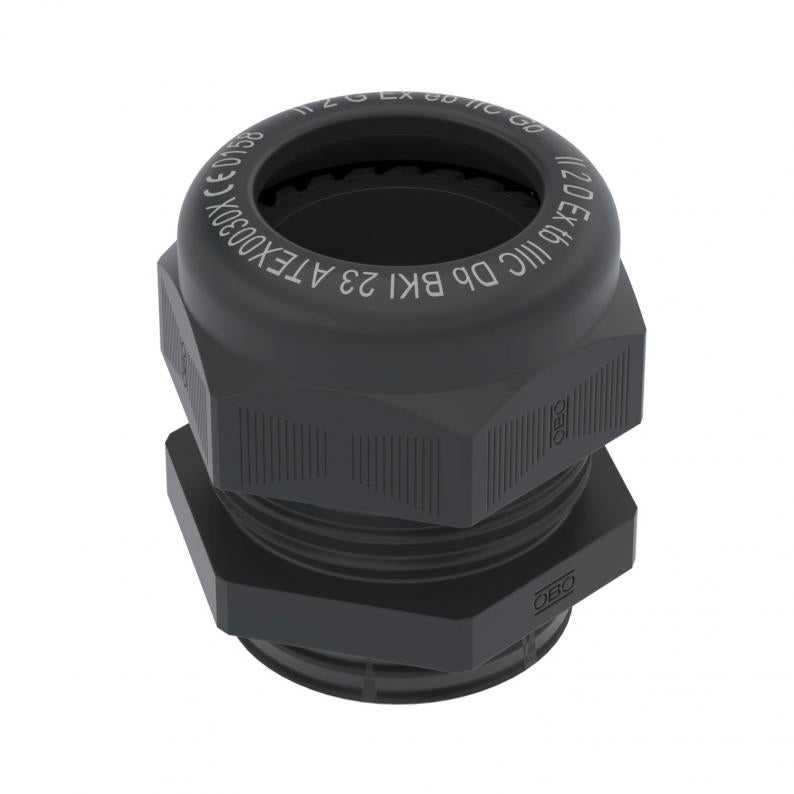

Kablovski uvodnik, eksplozivno područje, metrički navoj, crne boje
Tip VTEC EX M50 SW
Br.art. 2050374
EAN 4012195316695
Br.art. / Tip
Navoj
kl. PJ: 5 Komad
5Komad
Komad
Opis
Kablovska uvodnica sa EU-građevinskom dozvolom za uređaje i zaštitne sisteme za propisanu primenu u oblastima u kojima postoji opasnost od eksplozije. Direktiva 2014/34/EU.
Broj sertifikata o EC ispitivanju tipa: BKI23ATEKS0030 X.
Sa metričkim priključnim navojem prema IEC 423.
Zaptivni prsten od hloroprenske/nitrilne gume, izlivene zaptivne usne, stoga nije potreban zaptivni prsten za spojni navoj.
Klasa zaštite IP 68 na 3 bara.
Broj sertifikata o EC ispitivanju tipa: BKI23ATEKS0030 X.
Sa metričkim priključnim navojem prema IEC 423.
Zaptivni prsten od hloroprenske/nitrilne gume, izlivene zaptivne usne, stoga nije potreban zaptivni prsten za spojni navoj.
Klasa zaštite IP 68 na 3 bara.
Tehnički podaci
Tehnički podaci
| Otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | ne |
| zaštićeno od eksplozije | da |
| Mogućnost rasterećenja vučne sile | ne |
| Vrsta zaštite | IP68 |
| Navoj | M50 x 1,5 |
| za eksplozivne zone | yes |
| Vrsta navoja | metrički |
| Zaštita od savijanja | ne |
| S kontranavrtkom | ne |
| Višestruka zaptivka | ne |
| Kablovska uvodnica za traku | ne |
| Vrsta zaptivanja | Zaptivni prsten |
| Deljiva navojnica | ne |
| za eks-zone plin | 1, 2 |
| za eks-zone prašina | 21, 22 |
| Uspon navoja | 1,5 mm |
| Nominalna veličina navoja | 50 |
| Šestoivično, ugaona dimenzija | 68,5 mm |
| Zaptivna oblast D min. | 32 mm |
| Zaptivna oblast D maks. | 38 mm |
| širina ključa | 60 |
| Varijanta | pravo |
| Usaglašeno sa ROHS | da |
| Dužina navoja | 13 mm |
| Nestabilni obrtni momenat | 17 Nm |
| Temperaturna oblast primene min. | -20 °C |
| Temperaturna oblast primene maks. | 65 °C |
| Dimenzija | M50 |
| Materijal | Poliamid |
| Boja | crna |
| Serija proizvoda | BlackLine, Ex, V-TEC |
Dimenzije
| Dimenzija G | M50 mm |
|---|---|
| Dimenzija L min. | 42 mm |
| Dimenzija L maks. | 57 mm |
| Dimenzija L1 | 13 mm |
| Dimenzija L2 | 9 mm |
| Dimenzija e | 68,5 mm |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,4032 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4032 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Navoj
Višestruka zaptivka
Boja
Br.art.
VTEC EX M16 SW
M16 x 1,5
ne
crna
2050315
VTEC EX M20 SW
M20 x 1,5
ne
crna
2050323
VTEC EX M25 SW
M25 x 1,5
ne
crna
2050331
VTEC EX M32 SW
M32 x 1,5
ne
crna
2050358
VTEC EX M40 SW
M40 x 1,5
ne
crna
2050366
VTEC EX M50 SW
M50 x 1,5
ne
crna
2050374
VTEC EX M63 SW
M63 x 1,5
ne
crna
2050382
