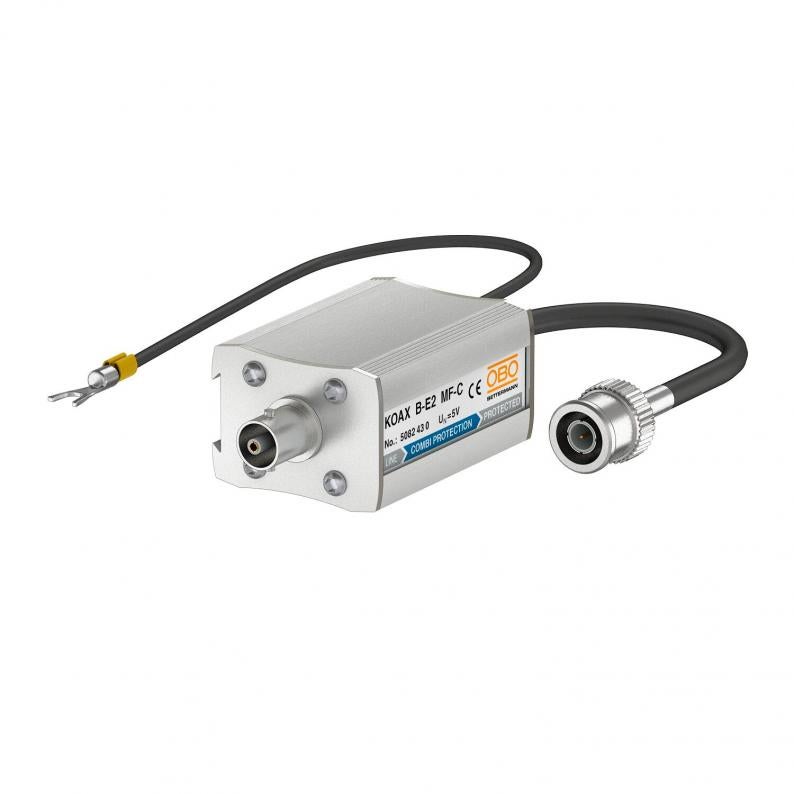

Koaksijalni zaštitni uređaji za 10Base2-/10Base5-mreže
Tip KOAX B-E2 MF-C
Br.art. 5082430
EAN 4012196415717
Br.art. / Tip
5082430 / KOAX B-E2 MF-C
Broj polova
1
Utični sistem
BNC
Najveći trajni napon DC
6 V
Varijanta
Kombinovana zaštita
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštitni uređaj za tehniku prenosa podataka za koaksijalne Ethernet-mrežne sisteme
• u aluminijumskom kućištu
• BNC-konektor m/ž
• jednostavna montaža pomoću priključnog utikača
• dvostepeni zaštitni prekidač
• montaža torban-šine s priborom DLS-BS (5082 38 2)
Primena: Za zaštitu video signala, kamera odn. CCTV- uređaja, Cheaperneta, 10BASE2, 10BASE5
• u aluminijumskom kućištu
• BNC-Connector za Cheapernet, 10BASE2
• jednostavna montaža zahvaljujući utičnim elementima
• dvostepeni zaštitni uklop
• u aluminijumskom kućištu
• BNC-konektor m/ž
• jednostavna montaža pomoću priključnog utikača
• dvostepeni zaštitni prekidač
• montaža torban-šine s priborom DLS-BS (5082 38 2)
Primena: Za zaštitu video signala, kamera odn. CCTV- uređaja, Cheaperneta, 10BASE2, 10BASE5
• u aluminijumskom kućištu
• BNC-Connector za Cheapernet, 10BASE2
• jednostavna montaža zahvaljujući utičnim elementima
• dvostepeni zaštitni uklop
Tehnički podaci
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Povratna refleksija energije | ≥14 dB |
| Talasni otpor | 75 Ω |
| Signalizacija na uređaju | bez |
| Utični sistem | BNC |
| Prag zaštite žila - žila | <75 V |
| Prag zaštite žila - zemlja | <600 V |
| Vrsta zaštite | IP40 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 4,7 Ω ± 10% |
| Kapacitet (žila-žila) | <100 pF |
| Kapacitet (žila-zemlja) | <100 pF |
| Uzemljenje preko: | Priključni kabal |
| Izolacioni otpor | >1 GΩ |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | C2: 10 kV / 5 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | 2 kA |
| Ukupna odvodna struja (8/20) | 10 kA |
| Nominalna struja opterećenja DC | 0,2 A |
| Nominalna struja opterećenja AC | 0,3 A |
| Največi trajni napon AC | 4,2 V |
| Najveći trajni napon DC | 6 V |
| Granična frekvencija | 68 MHz |
| Varijanta | Kombinovana zaštita |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | izuzeto |
| LPZ | 0→3 |
| Impulsna struja | 1 kA |
| Uneto slabljenje (insertion loss) | ≤1,7 dB |
| Temperaturna oblast primene min. | -20 °C |
| Temperaturna oblast primene maks. | 80 °C |

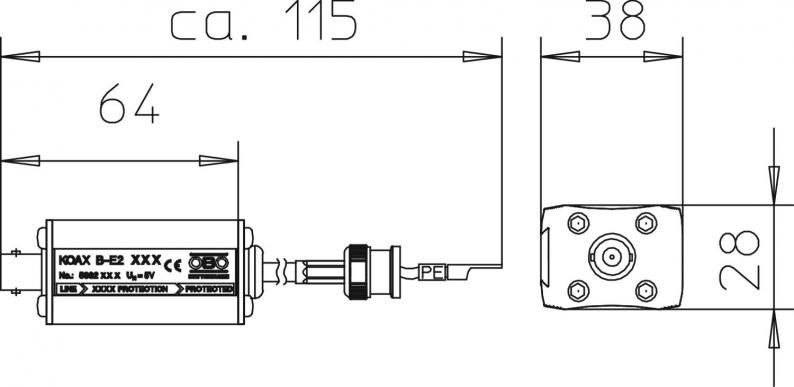

| Dimenzija | 6.2V |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,6109 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,6109 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
