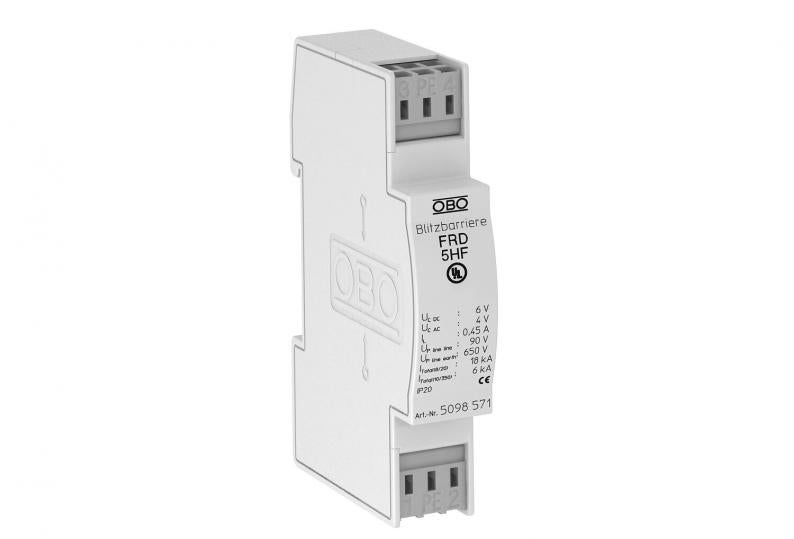

Kombinovana zaštita za dvožilne sisteme sa VF aplikacijama 5 V
Tip FRD 5 HF
Br.art. 5098571
EAN 4012195578345
Br.art. / Tip
Največi trajni napon AC
Najveći trajni napon DC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici.
• Bazična, srednja i fina zaštita
• Dvostepeni zaštitni prekidač sa visokim kapacitetom odvođenja struje groma
• Visoka prenosna frekvencija do 100 MHz
• Univerzalna za sve bus-sisteme (npr. profibus)
• Sa priključnim klemama bez vijaka, lakim za montažu

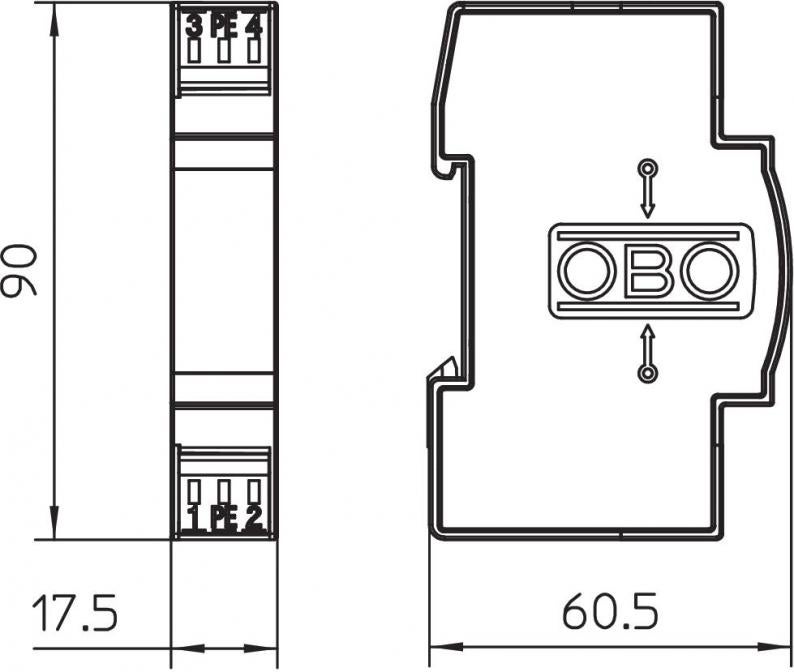

• Sa dimenzijama rastera 17,5 mm koje štede na prostoru
Primena: Univerzalna primena na 35 mm-profilnim šinama u uobičajenim kućištima razdelnika.
• Bazična, srednja i fina zaštita
• Dvostepeni zaštitni prekidač sa visokim kapacitetom odvođenja struje groma
• Visoka prenosna frekvencija do 100 MHz
• Univerzalna za sve bus-sisteme (npr. profibus)
• Sa priključnim klemama bez vijaka, lakim za montažu
• Sa dimenzijama rastera 17,5 mm koje štede na prostoru
Primena: Univerzalna primena na 35 mm-profilnim šinama u uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Utični sistem | Klema |
| Prag zaštite žila - žila | <90 V |
| Prag zaštite žila - zemlja | <650 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 2,2 Ω ± 10 % |
| Nominalni napon | 5 V |
| Kapacitet (žila-žila) | <40 pF |
| Kapacitet (žila-zemlja) | <40 pF |
| Uzemljenje preko: | Klema |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >10 MΩ |
| Priključak zaštite | ne |
| Otpornost na udarnu struju žila-žila | C2: 18 kV / 9 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 18 kV / 9 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | D1: 6 kA |
| Ukupna odvodna struja (8/20) | 18 kA |
| Nominalna struja opterećenja DC | 0,45 A |
| Nominalna struja opterećenja AC | 0,32 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 4 V |
| Najveći trajni napon DC | 6 V |
| Nominalna struja odvođenja (8/20 µs) | 9 kA |
| Dozvole | UL |
| Granična frekvencija | 100 MHz |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | da |
| LPZ | 0→3 |
| Impulsna struja | 3 kA |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Podeok TE (17,5 mm) | 1 |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 2,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 5V AC |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,1623 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1623 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
