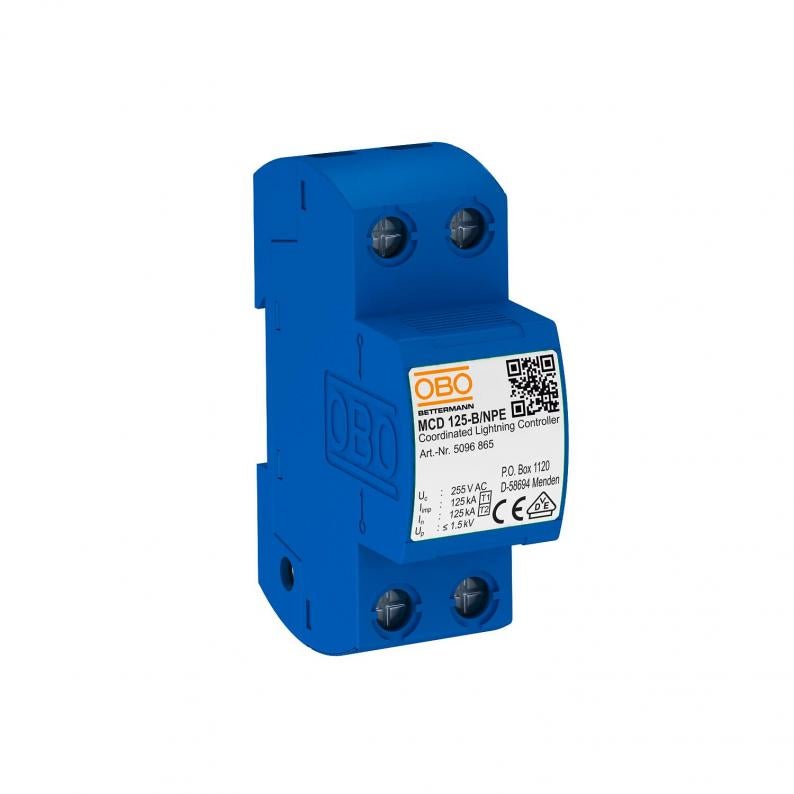

Kombinovani odvodnik prenapona 1-polni NPE
Tip MCD 125-B NPE
Br.art. 5096865
EAN 4012195541394
Br.art. / Tip
5096865 / MCD 125-B NPE
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik tip 1+2, N-PE za primenu u TN-S i TT mrežama.
MCD 125-B/NPE: Koordinirani N-PE odvodnik prenapona tip 1+2 prema EN 61643-11. Za ugradnju u 0 do 2 (LPZ) prema konceptu gromobranske zone prema IEC 62305 ili VDE 0185-305.
• Kapacitet odvodnika 125 kA (10/350 µs)
• Uključujući čepove za identifikaciju priključaka
• Nivo zaštite < 1,5 kV, omogućava zaštitu uređaja
• zatvoreno razdvojno iskrište
Primena: Industrijski objekti i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
MCD 125-B/NPE: Koordinirani N-PE odvodnik prenapona tip 1+2 prema EN 61643-11. Za ugradnju u 0 do 2 (LPZ) prema konceptu gromobranske zone prema IEC 62305 ili VDE 0185-305.
• Kapacitet odvodnika 125 kA (10/350 µs)
• Uključujući čepove za identifikaciju priključaka
• Nivo zaštite < 1,5 kV, omogućava zaštitu uređaja
• zatvoreno razdvojno iskrište
Primena: Industrijski objekti i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
Tehnički podaci

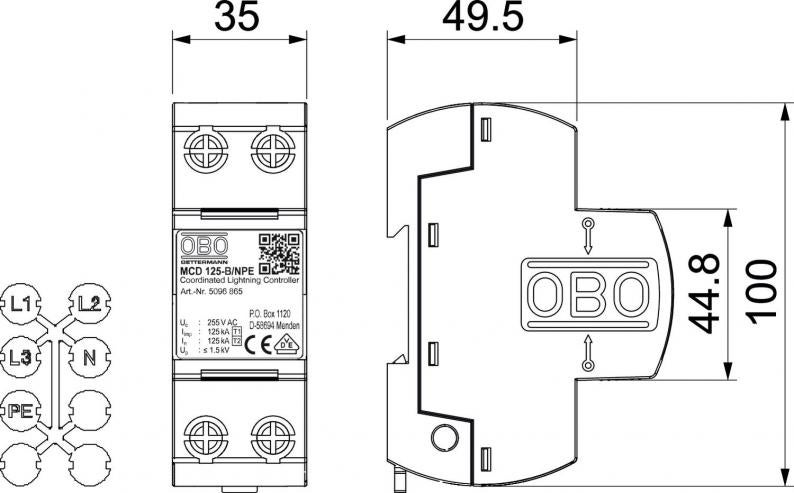

Dimenzije
| Dužina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | nema |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 125 kA |
| Udarni napon (10/350) [ukupno] | 125 kA |
| Ispitna klasa tip 1 | da |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 125 kA |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 125 kA |
| Varijanta polova | N/PE |
| Način montaže | Torban šina 35 mm |
| Dozvole | VDE |
| Varijanta | 1-polni; 255V |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 125 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 85 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Kontaktno vreme | <100 ns |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 125 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 50 mm² |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 2,4972 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,4972 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
