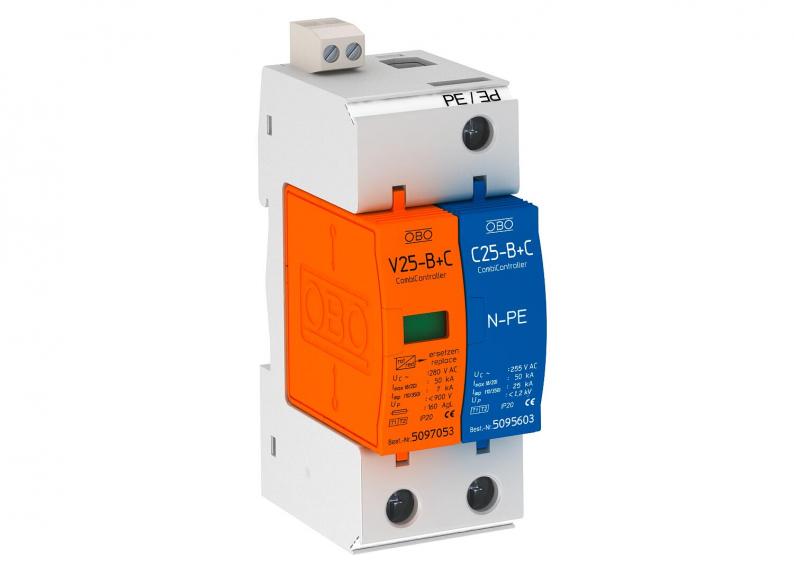

Kombinovani odvodnik V25 1-polni+NPE 280 V sa daljinskom signalizacijom
Tip V25-B+C 1+NPE+FS
Br.art. 5094444
EAN 4012195374886
Br.art. / Tip
Največi trajni napon AC
Varijanta polova
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani uređaj sa gromobranskim i prenaponskim odvodnikom tipa 1+2
• Kompletna jedinica, sastoji se od gornjeg i donjeg dela, montirana i spremna za priključak
• Univerzalno primenljiv za TN i TT sisteme
• Sa daljinskom signalizacijom, kontaktom bez potencijala, za kontrolu funkcije
• Odvodnik, utični, sa dinamičkim rastavnim sistemom
• Optički indikator funkcije
• Prag zaštite < 0,9 kV
• Zatvoreni cinkdioksidni varistor odvodnik za primenu u uobičajenim kućištima razdelnika
• Obeleženi priključci
• FS varijanta sa kontaktom daljinske signalizacije (zatvarač bez potencijala)
Primer primene: zgrade sa napajanjem preko nadzemnih provodnika ili za uspostavljanje izjednačavanje potencijala u stambenim zgradama.
* Komplet = gornji i donji deo
• Kompletna jedinica, sastoji se od gornjeg i donjeg dela, montirana i spremna za priključak
• Univerzalno primenljiv za TN i TT sisteme
• Sa daljinskom signalizacijom, kontaktom bez potencijala, za kontrolu funkcije
• Odvodnik, utični, sa dinamičkim rastavnim sistemom
• Optički indikator funkcije
• Prag zaštite < 0,9 kV
• Zatvoreni cinkdioksidni varistor odvodnik za primenu u uobičajenim kućištima razdelnika
• Obeleženi priključci
• FS varijanta sa kontaktom daljinske signalizacije (zatvarač bez potencijala)
Primer primene: zgrade sa napajanjem preko nadzemnih provodnika ili za uspostavljanje izjednačavanje potencijala u stambenim zgradama.
* Komplet = gornji i donji deo
Tehnički podaci
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 30 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 30 kA |
| Udarni napon (10/350) [ukupno] | 14 kA |
| Daljinska signalizacija | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 7 kA |
| Največi trajni napon AC | 280 V |
| Najveći trajni napon DC | 200 V |
| Nominalna struja odvođenja (8/20 µs) | 30 kA |
| Varijanta polova | 1+N/PE |
| Maks. prenaponska zaštita mreže | 160 |
| Varijanta | 1+NPE sa FS |
| Oblik mreže TN | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | izuzeto |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 1,1557 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,1557 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
