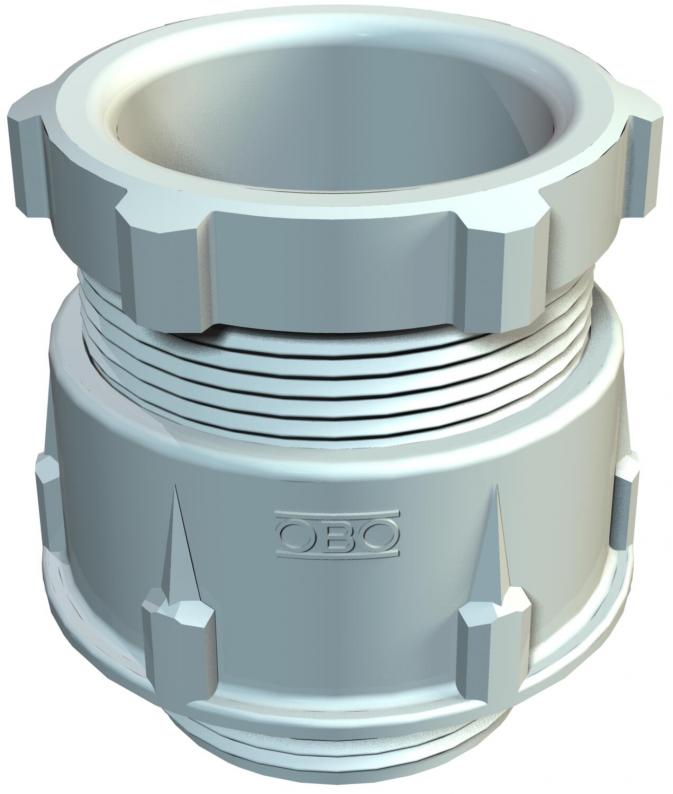

Konusna kablovska uvodnica, metrički navoj, svetlo siva
Tip 106 M 20 PS
Br.art. 2035332
EAN 4012195465256
Br.art. / Tip
Navoj
kl. PJ: 50 Komad
50Komad
Komad
Opis
Standardna kablovska uvodnica, oblik A prema DIN 46320 s jednostrukim zaptivnim prstenom od NR/SBR s metričkim priključnim navojem prema IEC 423.
Vrsta zaštite: sa zaptivnim prstenom priključnog navoja IP65, bez zaptivnog prstena priključnog navoja IP54.
Napomena: kablovske uvodnice od polistirola umereno zategnuti zbog opasnosti od pucanja usled prezatezanja!
otporno na udarce
Vrsta zaštite: sa zaptivnim prstenom priključnog navoja IP65, bez zaptivnog prstena priključnog navoja IP54.
Napomena: kablovske uvodnice od polistirola umereno zategnuti zbog opasnosti od pucanja usled prezatezanja!
otporno na udarce
Tehnički podaci
Dimenzije
| Dužina | 27 mm |
|---|---|
| Širina | 27 mm |
| Visina | 35 mm |
| Dimenzija D1 | 13 mm |
| Dimenzija D2 | 27 mm |
| Dimenzija D3 | 13,4 mm |
| Dimenzija G | M20x1,5 mm |
| Dimenzija L maks. | 28 mm |
| Dimenzija L1 | 9 mm |
| Dimenzija L2 | 16 mm |
| Dimenzija L3 | 5 mm |
| Dimenzija L4 | 10,8 mm |
| Dimension D4 | 13,5 mm |
Tehnički podaci
| Otporno na udarce | da |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | ne |
| zaštićeno od eksplozije | ne |
| Mogućnost rasterećenja vučne sile | ne |
| Vrsta zaštite | IP65 |
| Navoj | M20 x 1,5 |
| za eksplozivne zone | bez |
| Vrsta navoja | metrički |
| Zaštita od savijanja | ne |
| S kontranavrtkom | ne |
| Višestruka zaptivka | ne |
| Vrsta zaptivanja | Zaptivni prsten |
| Deljiva navojnica | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Nominalna veličina navoja | 20 |
| Zaptivna oblast D min. | 9 mm |
| Zaptivna oblast D maks. | 13 mm |
| Varijanta | pravo |
| Usaglašeno sa ROHS | da |
| Dužina navoja | 9 mm |
| Veličina ključa 1 | 24 mm |
| Veličina ključa 2 | 21 mm |
| Dimenzija | M20 |
| Materijal | Polistirol |
| Boja | svetlo siva; RAL 7035 |
| Serija proizvoda | V-TEC |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0337 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0337 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Navoj
Br.art.
106 M12 PS
M12 x 1,5
2035316
106 M16 PS
M16 x 1,5
2035324
106 M 20 PS
M20 x 1,5
2035332
106 M 25 PS
M25 x 1,5
2035340
106 M 32 PS
M32 x 1,5
2035359
106 M 40 PS
M40 x 1,5
2035367
106 M 50 PS
M50 x 1,5
2035375
106 M 63 PS
M63 x 1,5
2035383
