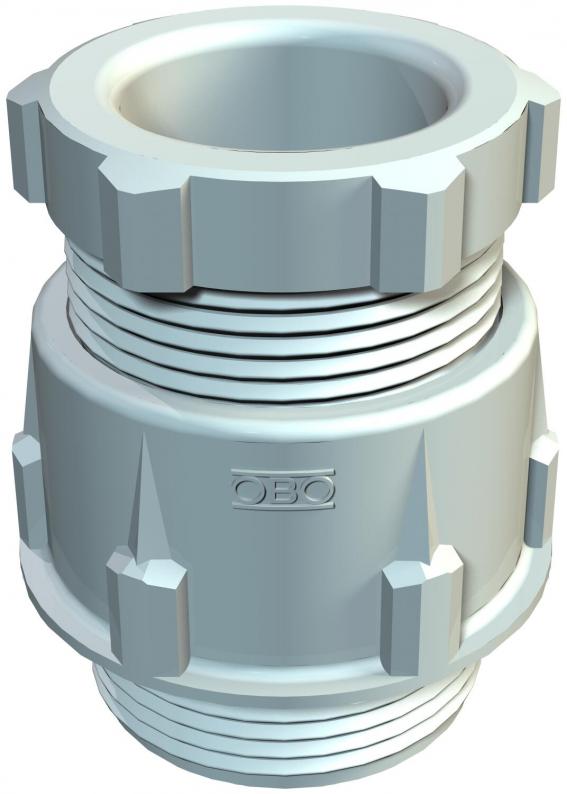

Konusna kablovska uvodnica, PG-navoj, svetlo siva
Tip 106 PG7
Br.art. 2036061
EAN 4012195172093
Br.art. / Tip
Navoj
kl. PJ: 50 Komad
50Komad
Komad
Opis
Standardna kablovska uvodnica, oblik A prema DIN 46320 s jednostrukim zaptivnim prstenom od NR/SBR.
PG-priključni navoj prema DIN 40430.
Vrsta zaštite: sa zaptivnim prstenom priključnog navoja IP65, bez zaptivnog prstena priključnog navoja IP54.
Napomena: Kablovske uvodnice od polistirola umereno zategnuti zbog opasnosti od pucanja usled prezatezanja!
otporno na udarce
PG-priključni navoj prema DIN 40430.
Vrsta zaštite: sa zaptivnim prstenom priključnog navoja IP65, bez zaptivnog prstena priključnog navoja IP54.
Napomena: Kablovske uvodnice od polistirola umereno zategnuti zbog opasnosti od pucanja usled prezatezanja!
otporno na udarce
Tehnički podaci

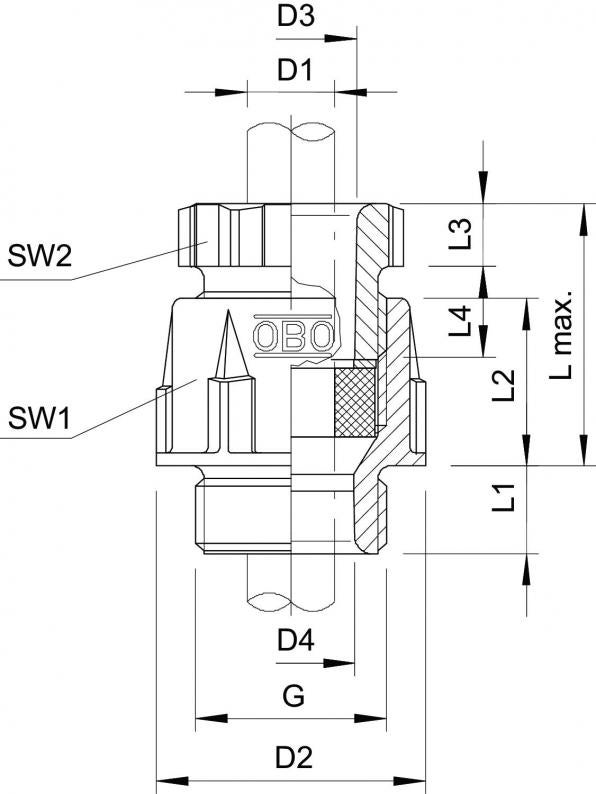

Dimenzije
| Dužina | 16,5 mm |
|---|---|
| Širina | 16,5 mm |
| Visina | 30 mm |
| Dimenzija D1 | 6 mm |
| Dimenzija D2 | 16,5 mm |
| Dimenzija D3 | 8 mm |
| Dimenzija G | Pg7 mm |
| Dimenzija L maks. | 23 mm |
| Dimenzija L1 | 7,75 mm |
| Dimenzija L2 | 13 mm |
| Dimenzija L3 | 5 mm |
| Dimenzija L4 | 8,5 mm |
| Dimension D4 | 7,5 mm |
Tehnički podaci
| Otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | ne |
| zaštićeno od eksplozije | ne |
| Mogućnost rasterećenja vučne sile | ne |
| Vrsta zaštite | IP65 |
| Navoj | Pg 7 |
| za eksplozivne zone | bez |
| Vrsta navoja | PG |
| Zaštita od savijanja | ne |
| S kontranavrtkom | ne |
| Višestruka zaptivka | ne |
| Vrsta zaptivanja | Zaptivni prsten |
| Deljiva navojnica | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Nominalna veličina navoja | 7 |
| Zaptivna oblast D min. | 3,5 mm |
| Zaptivna oblast D maks. | 6,5 mm |
| Varijanta | pravo |
| Usaglašeno sa ROHS | da |
| Dužina navoja | 8 mm |
| Veličina ključa 1 | 15 mm |
| Veličina ključa 2 | 13 mm |
| Dimenzija | PG7 |
| Materijal | Polistirol |
| Boja | svetlo siva; RAL 7035 |
| Serija proizvoda | V-TEC |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0132 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0132 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
