Lestvičasti nosač kablova LCIS 110, 6 m C30 FT
Tip LCIS 1160 6 FT
Br.art. 6209828
EAN 4012196431670
Br.art. / Tip
Dužina
Širina
Debljina stranice
kl. PJ: 6 m
6m
m
Opis

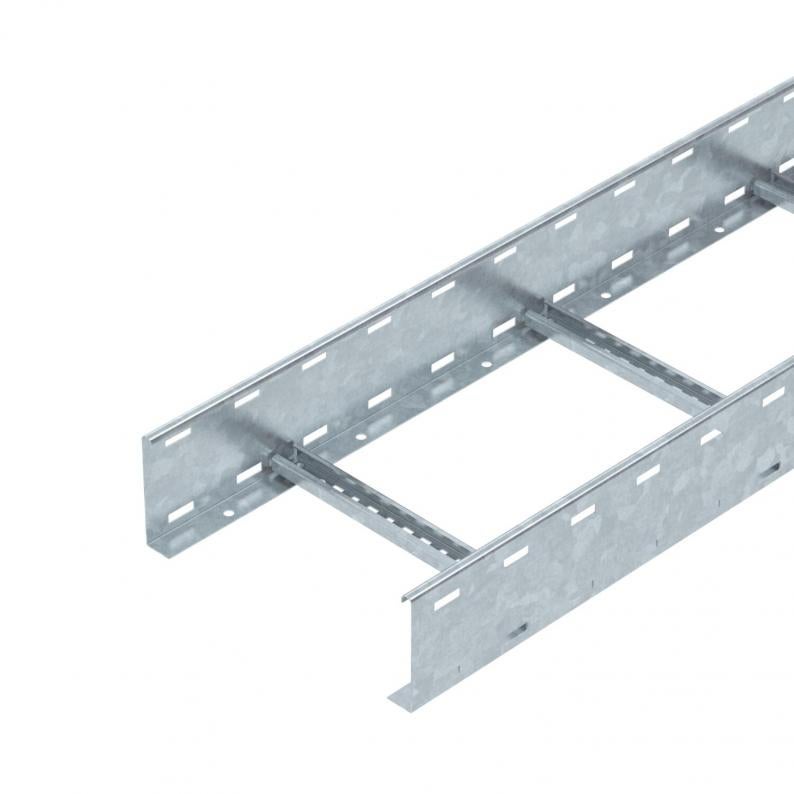

Lestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Tehnički podaci
Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 600 mm |
| Visina | 110 mm |
| Dimenzija B | 600 mm |
| Dimenzija proreza prečke | 16,50 |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 540 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 54000 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zavareno |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 110x600x6000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | LCIS Series |
Zaťaženie
| Rastojanje među konzolama 2,0m | 3 kN/m |
|---|---|
| Rastojanje među konzolama 2,5m | 2 kN/m |
| Rastojanje među konzolama 3,0m | 1,4 kN/m |
| Rastojanje među konzolama 3,5m | 1,05 kN/m |
| Rastojanje među konzolama 4,0m | 0,8 kN/m |
| Rastojanje među konzolama 4,5m | 0,7 kN/m |
| Rastojanje među konzolama 5,0m | 0,65 kN/m |
| Rastojanje među konzolama 6,0m | 0,35 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 11,0363 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 11,0363 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
