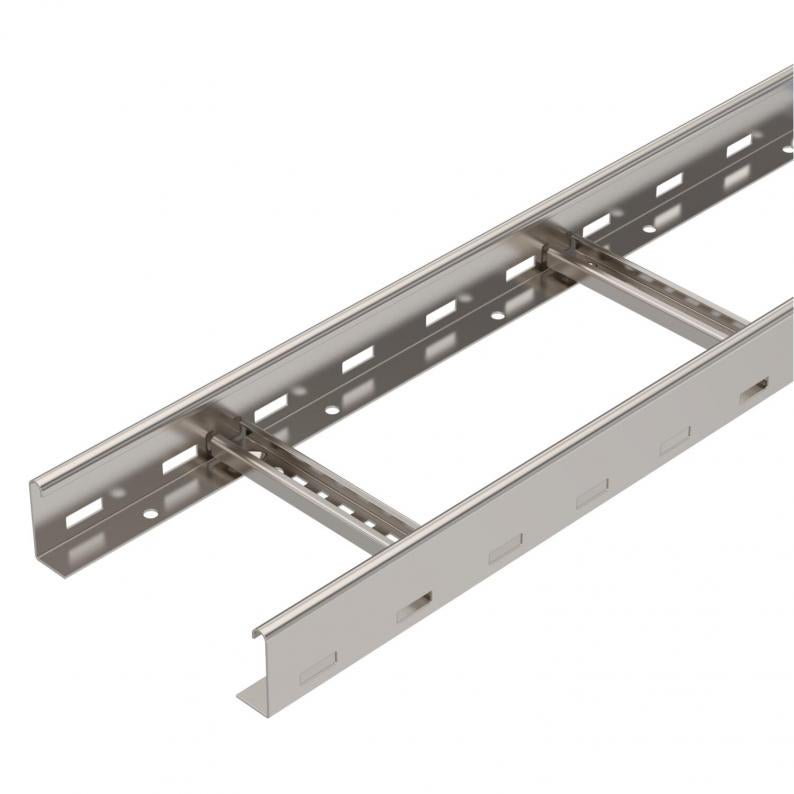

Lestvičasti nosač kablova LCIS 60, 6 m C30 A2
Tip LCIS 620 6 A2
Br.art. 6207252
EAN 4012196431687
Br.art. / Tip
6207252 / LCIS 620 6 A2
Dužina
6000 mm
Širina
200 mm
Održavanje funkcionalnosti
ne
Debljina stranice
1,5 mm
kl. PJ: 6 m
6m
m
Opis

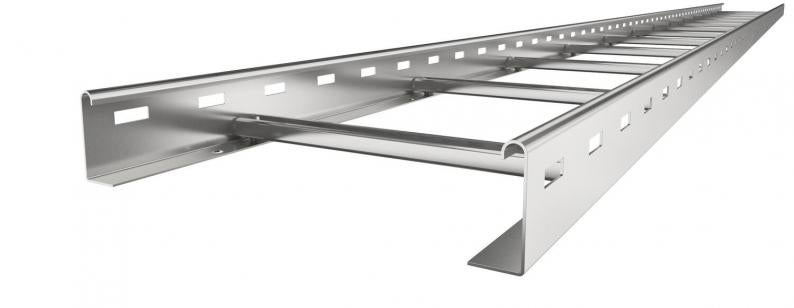

Lestvičasti nosač kablova bočne visine 60 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Tehnički podaci
Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 60 mm |
| Dimenzija B | 200 mm |
| Dimenzija proreza prečke | 17,00 |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 80 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 8000 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zavareno |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 60x200x6000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | LCIS Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3,3 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2 kN/m |
| Rastojanje među konzolama 2,5m | 1,3 kN/m |
| Rastojanje među konzolama 3,0m | 1 kN/m |
| Rastojanje među konzolama 3,5m | 0,78 kN/m |
| Rastojanje među konzolama 4,0m | 0,4 kN/m |
| Rastojanje među konzolama 4,5m | 0,3 kN/m |
| Rastojanje među konzolama 5,0m | 0,2 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 13,4903 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 13,4903 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
