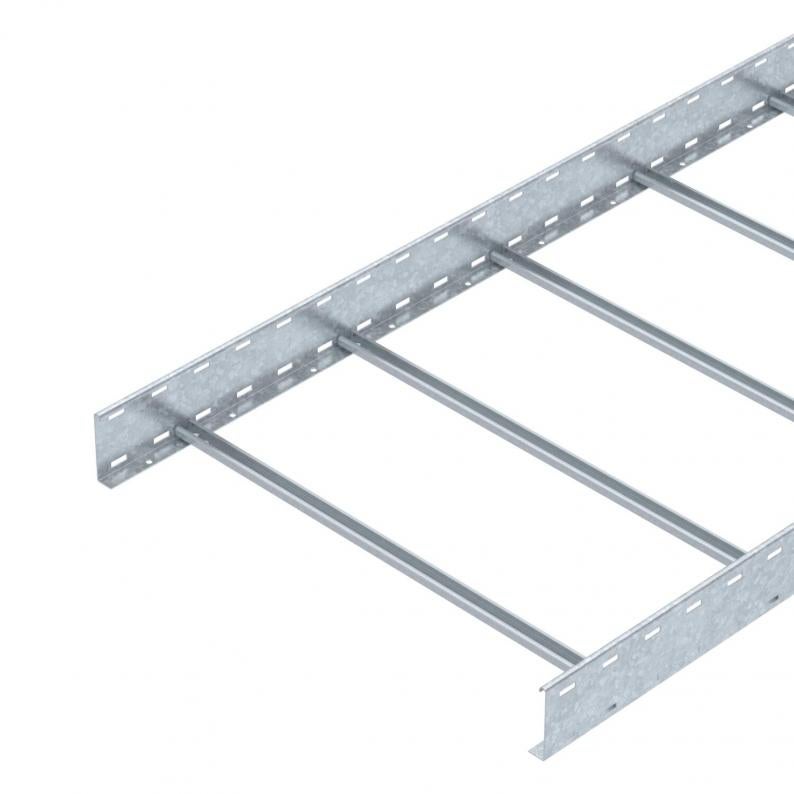

Lestvičasti nosač kablova SLCS 110, 3 m C30 FT
Tip SLCS 1180 3 FT
Br.art. 6207316
EAN 4012196431922
Br.art. / Tip
Dužina
Širina
Debljina stranice
kl. PJ: 3 m
3m
m
Opis

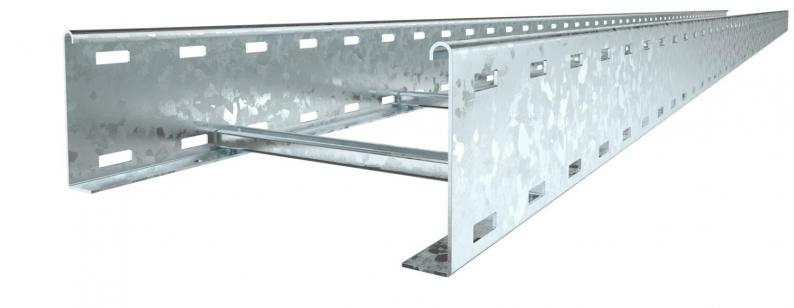

Lestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 800 mm |
| Visina | 110 mm |
| Dimenzija B | 800 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 720 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 72000 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil pun |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zavareno |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 2 mm |
| Dimenzija | 110x800x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | SLCS Series |
Zaťaženie
| Rastojanje među konzolama 2,0m | 3,5 kN/m |
|---|---|
| Rastojanje među konzolama 3,0m | 1,9 kN/m |
| Rastojanje među konzolama 4,0m | 1 kN/m |
| Rastojanje među konzolama 5,0m | 0,8 kN/m |
| Rastojanje među konzolama 6,0m | 0,25 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 15,0328 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 15,0328 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina stranice
Br.art.
SLCS 1120 3 FT
3000
200
ne
2
6207302
SLCS 1140 3 FT
3000
400
ne
2
6207306
SLCS 1175 3 FT
3000
750
ne
2
6207314
SLCS 1180 3 FT
3000
800
ne
2
6207316
SLCS 1190 3 FT
3000
900
ne
2
6207318
