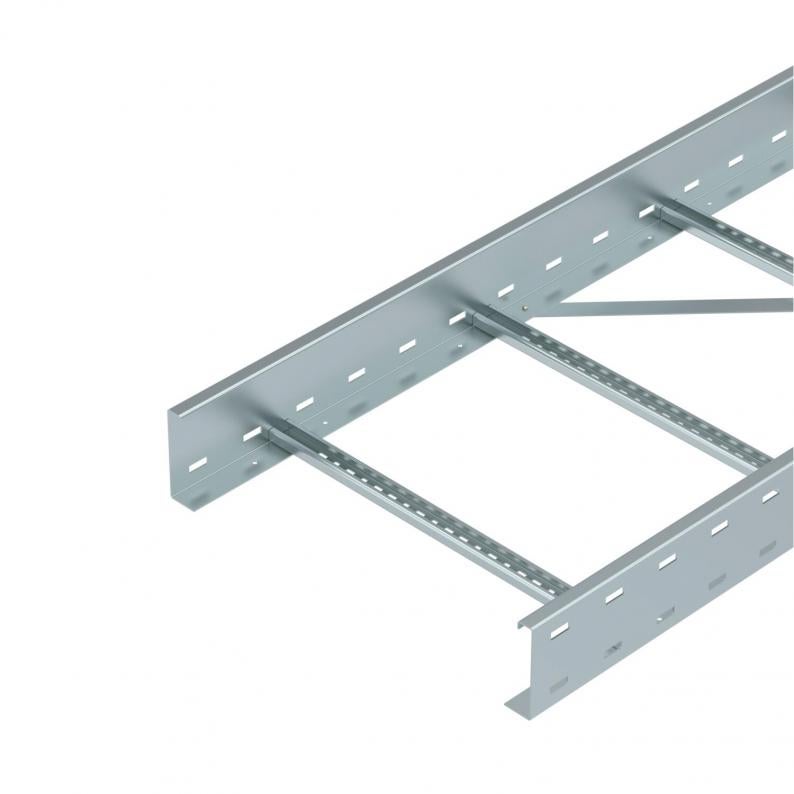

Lestvičasti nosač kablova za velike raspone WKLG 110 FS
Tip WKLG 1150 FS
Br.art. 6311020
EAN 4012196883219
Br.art. / Tip
Dužina
Širina
Debljina stranice
kl. PJ: 6 m
6m
m
Opis
Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.
Tehnički podaci

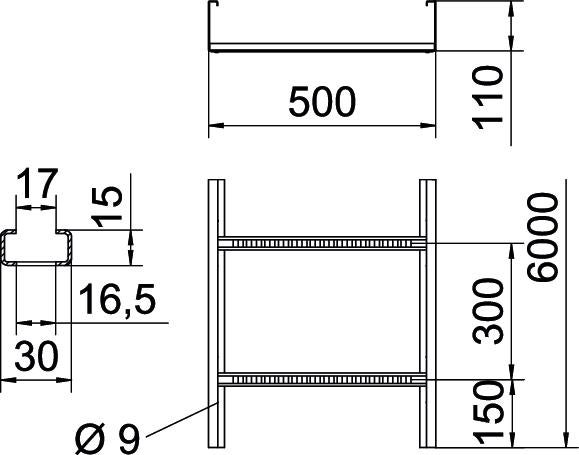

Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 500 mm |
| Visina | 110 mm |
| Dimenzija L | 6000 mm |
| Dimenzija B | 500 mm |
| Dimenzija proreza prečke | 17,00 |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | da |
| Korisni presek | 471 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 47100 mm² |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | Profil (otvoren) |
| Pričvršćivanje pregrade | kompletno zanitovano |
| Dimenzije | 110 x 500 |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 2 mm |
| Dimenzija | 110x500x6000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | WKLG Series |
Zaťaženie
| Rastojanje među konzolama 3,0m | 2,9 kN/m |
|---|---|
| Rastojanje među konzolama 3,5m | 2,48 kN/m |
| Rastojanje među konzolama 4,0m | 2,1 kN/m |
| Rastojanje među konzolama 4,5m | 1,78 kN/m |
| Rastojanje među konzolama 5,0m | 1,5 kN/m |
| Rastojanje među konzolama 6,0m | 1 kN/m |
| Rastojanje među konzolama 7,0m | 0,7 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 15,3508 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 15,3508 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina stranice
Br.art.
WKLG 1120 FS
6000
200
ne
2
6311008
WKLG 1130 FS
6000
300
ne
2
6311012
WKLG 1140 FS
6000
400
ne
2
6311016
WKLG 1150 FS
6000
500
ne
2
6311020
WKLG 1160 FS
6000
600
ne
2
6311024
Širina
WKLG 1120 FS
Br.art.
6311008
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1130 FS
Br.art.
6311012
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1140 FS
Br.art.
6311016
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1150 FS
Br.art.
6311020
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1160 FS
Br.art.
6311024
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
