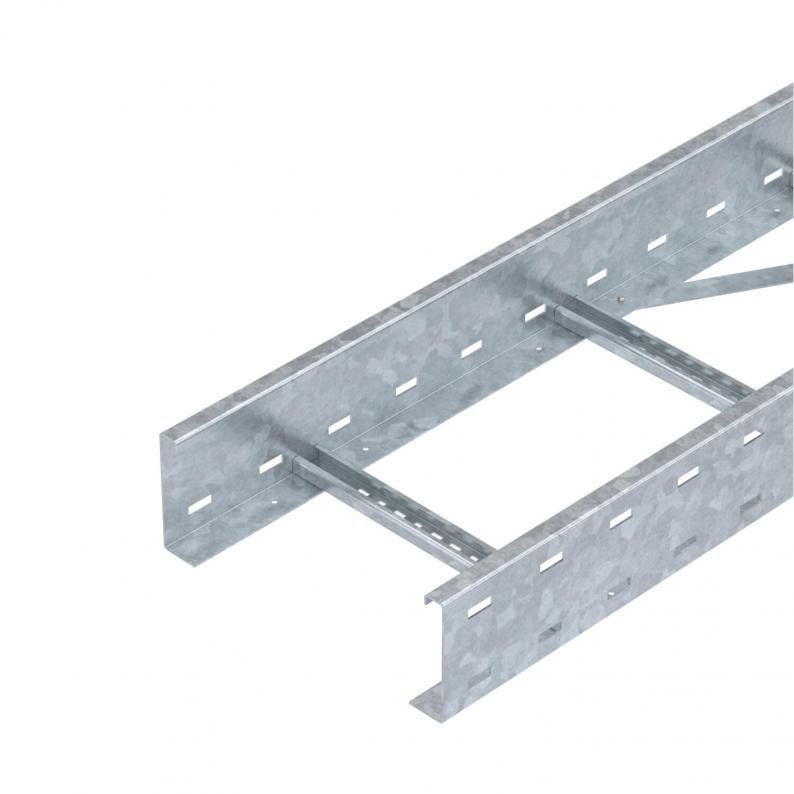

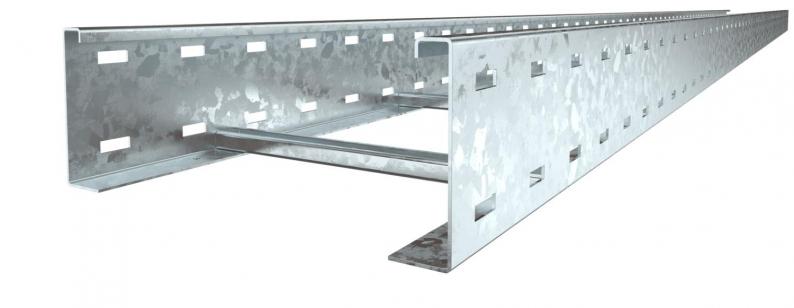

Lestvičasti nosač kablova za velike raspone WKLG 110 FT

Lestvičasti nosač kablova za velike raspone WKLG 110 FT

Tip WKLG 1130 FT
Br.art. 6311063
EAN 4012196883394
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056


Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 110 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

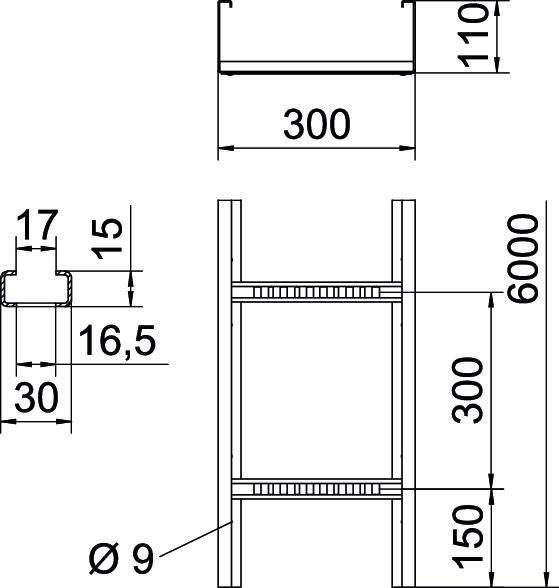

Dimenzije

Dužina6000 mm
Širina300 mm
Visina110 mm
Dimenzija L6000 mm
Dimenzija B300 mm
Dimenzija proreza prečke17,00

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek281 cm²
Nerđajući čelik, nagriženne
Korisni presek28100 mm²
Varijanta prečkiProfil perforiran
Varijanta bočne straniceProfil (otvoren)
Pričvršćivanje pregradekompletno zanitovano
Dimenzije110 x 300
Usaglašeno sa ROHSda
Debljina stranice2 mm
Dimenzija110x300x6000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Serija proizvodaWKLG Series

Zaťaženie

Rastojanje među konzolama 3,0m2,5 kN/m
Rastojanje među konzolama 3,5m1,98 kN/m
Rastojanje među konzolama 4,0m1,6 kN/m
Rastojanje među konzolama 4,5m1,31 kN/m
Rastojanje među konzolama 5,0m1,1 kN/m
Rastojanje među konzolama 6,0m0,8 kN/m
Rastojanje među konzolama 7,0m0,4 kN/m
Dijagram opterećenja Nosač kablova za velike raspone tipa WKLG 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije13,1501 kg CO2e / 1 Metar
CO₂ Footprint (GWP)13,1501 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
WDRL 1116 30 DD

kl. PJ: 3 m

m

Br.art. 6091180

Brza spojnica FT
Tip
WRVL 110 FT

kl. PJ: 2 Komad

Komad

Br.art. 6310398

Zaštitna kapa
Tip
SKHW 110 OR

kl. PJ: 20 Par

Par

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)

Varijante

Širina
WKLG 1120 FT
Br.art.
6311059
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1130 FT
Br.art.
6311063
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1140 FT
Br.art.
6311067
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1150 FT
Br.art.
6311071
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1160 FT
Br.art.
6311075
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
