Lestvičasti nosač kablova za velike raspone WKLG 160 A4

Lestvičasti nosač kablova za velike raspone WKLG 160 A4

Tip WKLG 1640 A4
Br.art. 6227174
EAN 4012195910008
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 160 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 160 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

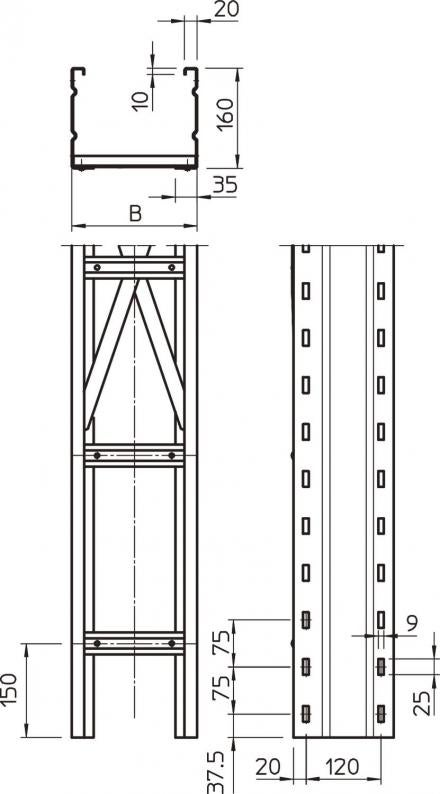

Dimenzije

Dužina6000 mm
Širina400 mm
Visina160 mm
Dimenzija L6000 mm
Dimenzija B400 mm
Dimenzija proreza prečke16,50

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek572 cm²
Nerđajući čelik, nagriženne
Korisni presek57200 mm²
Varijanta prečkiProfil pun
Varijanta bočne straniceProfil (otvoren)
Pričvršćivanje pregradekompletno zanitovano
Usaglašeno sa ROHSda
Debljina stranice2 mm
Dimenzija160x400x6000
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4571
Bojaoplemenjeni čelik
Serija proizvodaWKLG Series

Zaťaženie

Rastojanje među konzolama 3,0m3 kN/m
Rastojanje među konzolama 3,5m2,73 kN/m
Rastojanje među konzolama 4,0m2,5 kN/m
Rastojanje među konzolama 4,5m2,24 kN/m
Rastojanje među konzolama 5,0m2 kN/m
Rastojanje među konzolama 6,0m1,6 kN/m
Rastojanje među konzolama 7,0m1,3 kN/m
Rastojanje među konzolama 8,0m1 kN/m
Dijagram opterećenja lestvičastog nosača kablova tipa WKLG 160

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije39,8067 kg CO2e / 1 Metar
CO₂ Footprint (GWP)39,8067 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Pribor za montažu
Sistemski pribor
Tip
KS KL A2

kl. PJ: 30 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
WKLG 1620 A4
Br.art.
6227170
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1630 A4
Br.art.
6227172
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1640 A4
Br.art.
6227174
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1650 A4
Br.art.
6227176
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1660 A4
Br.art.
6227178
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
