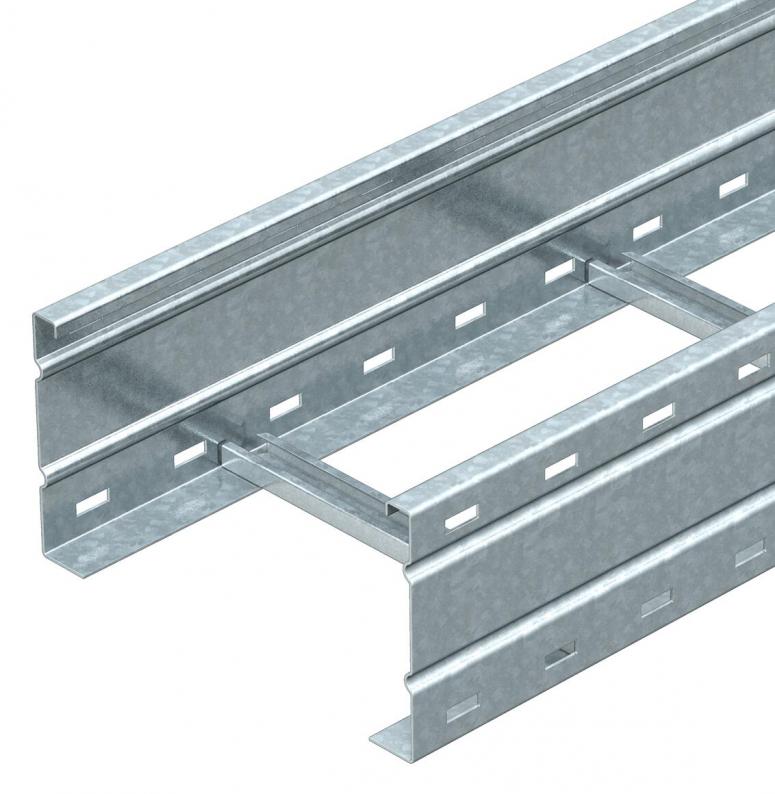

Lestvičasti nosač kablova za velike raspone WKLG 160 FS

Lestvičasti nosač kablova za velike raspone WKLG 160 FS

Tip WKLG 1620 FS
Br.art. 6227023
EAN 4012196169092
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Lestvičasti nosač kablova za velike raspone sa perforiranim stranicama, bočne visine 160 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 160 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

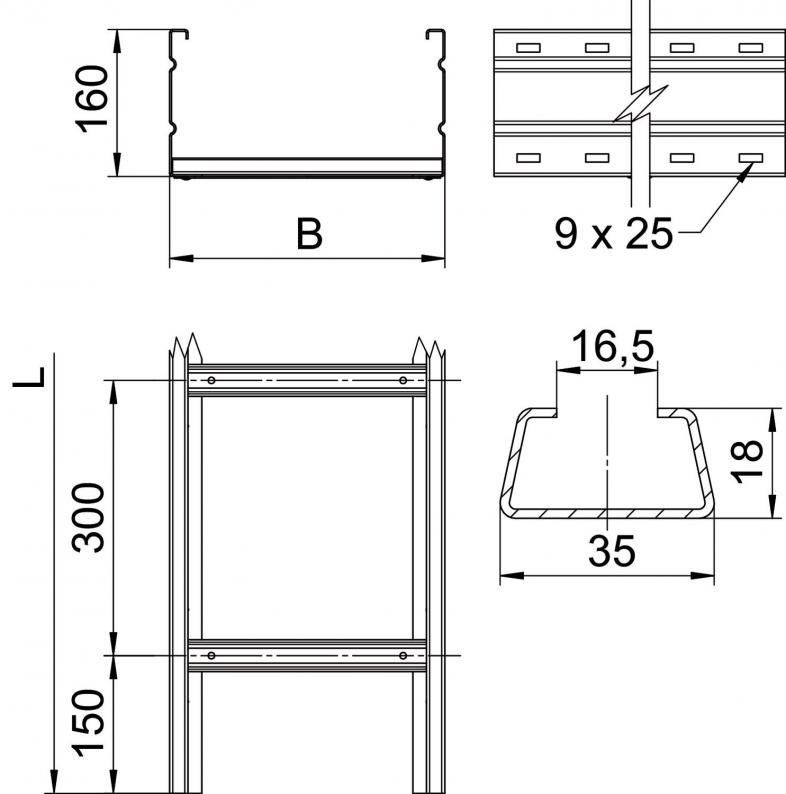

Dimenzije

Dužina6000 mm
Širina200 mm
Visina160 mm
Dimenzija L6000 mm
Dimenzija B200 mm
Dimenzija proreza prečke16,50

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek282 cm²
Nerđajući čelik, nagriženne
Korisni presek28200 mm²
Varijanta prečkiProfil pun
Pričvršćivanje pregradekompletno zanitovano
Dimenzije160 x 200
Usaglašeno sa ROHSda
Debljina stranice2 mm
Dimenzija160x200x6000
Površinahladno pocinkovano
MaterijalČelik
Bojacink
Serija proizvodaWKLG Series

Zaťaženie

Rastojanje među konzolama 3,0m2,9 kN/m
Rastojanje među konzolama 3,5m2,59 kN/m
Rastojanje među konzolama 4,0m2,3 kN/m
Rastojanje među konzolama 4,5m2,04 kN/m
Rastojanje među konzolama 5,0m1,8 kN/m
Rastojanje među konzolama 6,0m1,4 kN/m
Rastojanje među konzolama 7,0m1 kN/m
Rastojanje među konzolama 8,0m0,7 kN/m
Dijagram opterećenja lestvičastog nosača kablova tipa WKLG 160

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije17,6987 kg CO2e / 1 Metar
CO₂ Footprint (GWP)17,6987 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
WDRL 1116 20 FS

kl. PJ: 3 m

m

Br.art. 6227708

Brza spojnica FS
Tip
WRVL 160 FS

kl. PJ: 2 Komad

Komad

Br.art. 6227832

Ugaona spojnica 160 FS
Tip
WRWVK 160 FS

kl. PJ: 2 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
WKLG 1620 FS
Br.art.
6227023
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1630 FS
Br.art.
6227031
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1640 FS
Br.art.
6227058
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1650 FS
Br.art.
6227066
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1660 FS
Br.art.
6227074
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
