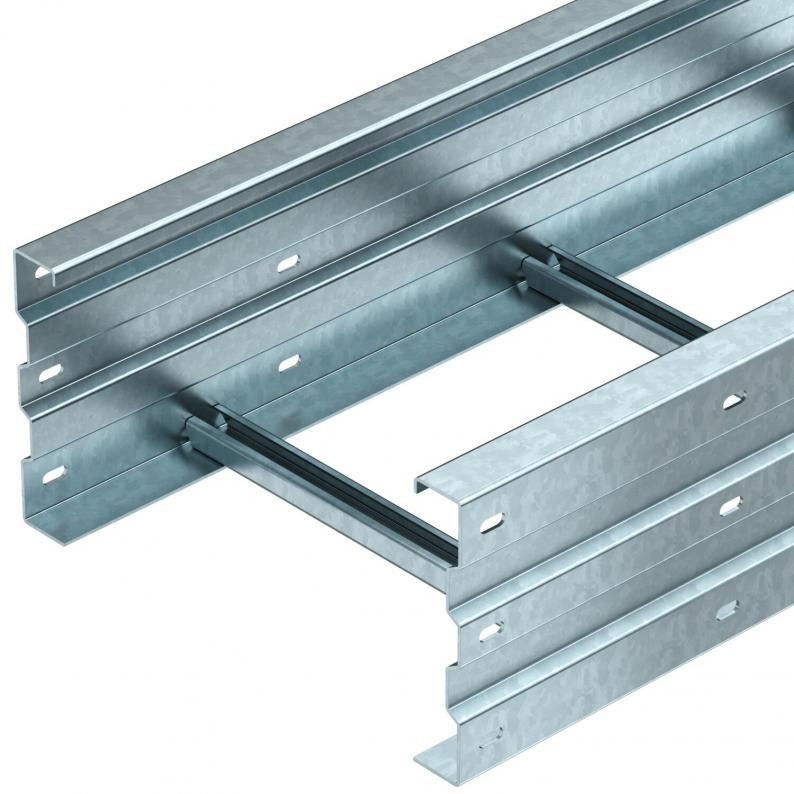

Lestvičasti nosač kablova za velike raspone za velike raspone WKL 200 FT

Lestvičasti nosač kablova za velike raspone za velike raspone WKL 200 FT

Tip WKL 2030 FT
Br.art. 6232104
EAN 4012196614851
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Kablovske vođice za velike raspone sa visinom stranica 200 mm.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRV 200 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 200 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

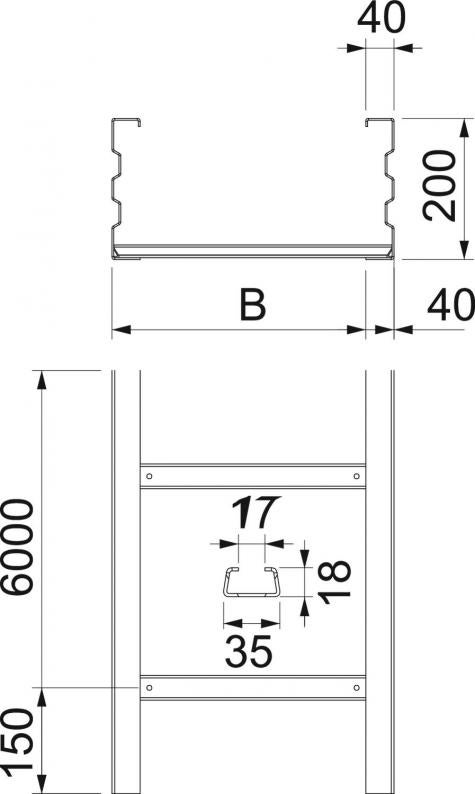

Dimenzije

Dužina6000 mm
Širina300 mm
Visina200 mm
Dimenzija L6000 mm
Dimenzija B300 mm
Dimenzija proreza prečke17,00

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek524 cm²
Nerđajući čelik, nagriženne
Korisni presek52400 mm²
Varijanta prečkiProfil pun
Pričvršćivanje pregradezavareno
Dimenzije200x300
Usaglašeno sa ROHSda
Debljina stranice2,5 mm
Dimenzija200x300x6000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Serija proizvodaWKL-Serie

Zaťaženie

Rastojanje među konzolama 6,0m3 kN/m
Rastojanje među konzolama 7,0m2,5 kN/m
Rastojanje među konzolama 8,0m2 kN/m
Rastojanje među konzolama 9,0m1,4 kN/m
Rastojanje među konzolama 10,0m1 kN/m
Dijagram opterećenja lestvičastog nosača kablova tipa WKL 200

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije27,6248 kg CO2e / 1 Metar
CO₂ Footprint (GWP)27,6248 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
WKLD 2030 DD

kl. PJ: 3 m

m

Br.art. 6232507

Brza spojnica
Tip
WRV 200 FT

kl. PJ: 4 Komad

Komad

Br.art. 6062335

Pregrada 110 DD
Tip
TSG 110 DD

kl. PJ: 3 m

m

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
WKL 2020 FT
Br.art.
6232102
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2,5
WKL 2030 FT
Br.art.
6232104
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2,5
WKL 2040 FT
Br.art.
6232106
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2,5
WKL 2050 FT
Br.art.
6232108
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2,5
WKL 2060 FT
Br.art.
6232110
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2,5
