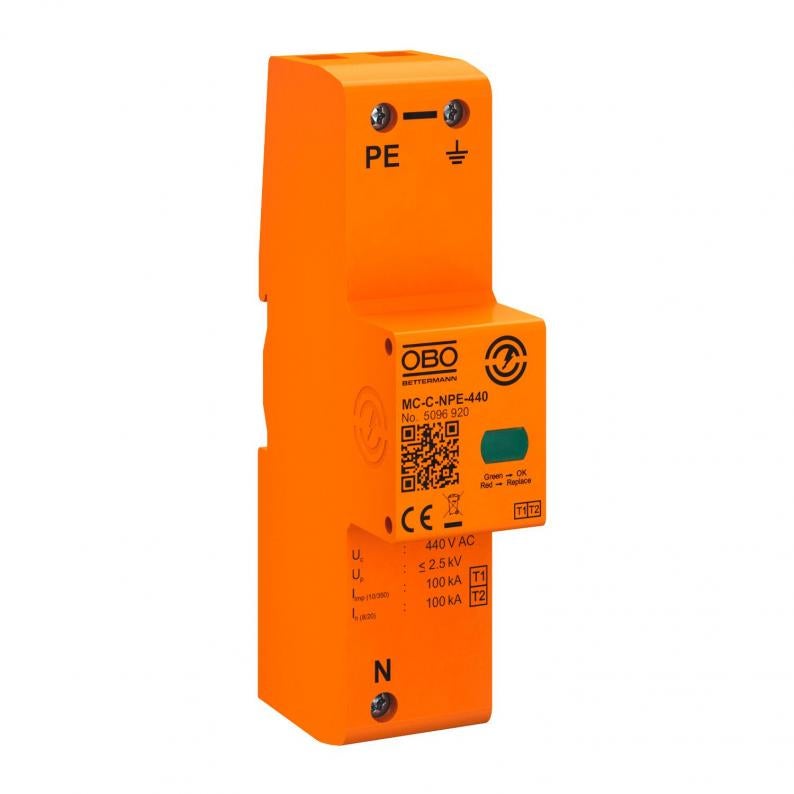

Lightning current arrester MC-C-NPE
Tip MC-C-NPE-440
Br.art. 5096920
EAN 4012197431860
Br.art. / Tip
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik, odvodnik struje tipa 1
• Zaštitni nivo <1,3 kV omogućava zaštitu uređaja
• Za izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Sa gašenjemm zakasnele struje 25 kA Ipeak, predosiguranje odvodnika do 500 A gL/gG
• Pogodan za primenu u oblastima predbrojača prema VDEW-smernici
• Zatvoreno iskrište-odvodnik za primenu u razvodnim ormanima
Primena: Industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom najviše klase I do IV.
* Komplet = gornji i donji deo
• Zaštitni nivo <1,3 kV omogućava zaštitu uređaja
• Za izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Sa gašenjemm zakasnele struje 25 kA Ipeak, predosiguranje odvodnika do 500 A gL/gG
• Pogodan za primenu u oblastima predbrojača prema VDEW-smernici
• Zatvoreno iskrište-odvodnik za primenu u razvodnim ormanima
Primena: Industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom najviše klase I do IV.
* Komplet = gornji i donji deo
Tehnički podaci
Dimenzije
| Dužina | 150 mm |
|---|---|
| Širina | 36 mm |
| Visina | 74,5 mm |
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (N-PE) | 440 V |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 100 kA |
| Ispitna klasa tip 1 | da |
| Daljinska signalizacija | ne |
| Nominalni napon AC (50 / 60 Hz) | 400 V |
| Integrisani predosigurač | ne |
| Varijanta polova | N/PE |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| Varijanta | 1-polig |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 440V |
| Boja | plavo |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 6 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 25 mm² |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 10 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 3 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 6 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,7321 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,7321 kg CO₂e |
| Determination date of CO2 value | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
