Lučna obujmica, 1-struka, metalna potisna kadica
Tip 2056N M 12 FT
Br.art. 1155407
EAN 4012195060857
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Odgovara za sve C-profilne šine 11 - 12 mm širine proreza; najmanje 6,5 mm čiste unutrašnje visine i najmanje
18,5 mm čiste unutrašnje širine;
metalne kadice imaju sa svih strana jako zaobljene ivice tako da ne može da dođe do oštećenja kablova.
Varijanta sa zavarivanjem i/ili kontra navrtkom za primenu pod otežanim uslovima kao i za osiguravanje od potresa, moguća na zahtev!
18,5 mm čiste unutrašnje širine;
metalne kadice imaju sa svih strana jako zaobljene ivice tako da ne može da dođe do oštećenja kablova.
Varijanta sa zavarivanjem i/ili kontra navrtkom za primenu pod otežanim uslovima kao i za osiguravanje od potresa, moguća na zahtev!
Tehnički podaci
Tehnički podaci
| za šine širine proreza (sa intervalom) min. | 11 mm |
|---|---|
| za šine širine proreza (sa intervalom) maks. | 12 mm |
| Otporno na udarce | ne |
| bez halogena | ne |
| Sa plastičnim koritom | ne |
| Sa metalnim koritom | da |
| Broj kablova/cevi | 1 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| za 1 kabla V | 34 mm |
| za 1 kabla D | 32,5 |
| za 2 kabla H | 49 mm |
| za 2 kabla L | 45,5 mm |
| za 3 kabla D | 45,5 mm |
| za 3 kabla V | 65 mm |
| Zatezna oblast D min. | 8 mm |
| Zatezna oblast D maks. | 12 mm |
| Dimenzija | 8-12mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Sa kontrakoritom | ne |
| Materijal korita | Čelik |
| Serija proizvoda | 2056 / 2058 |

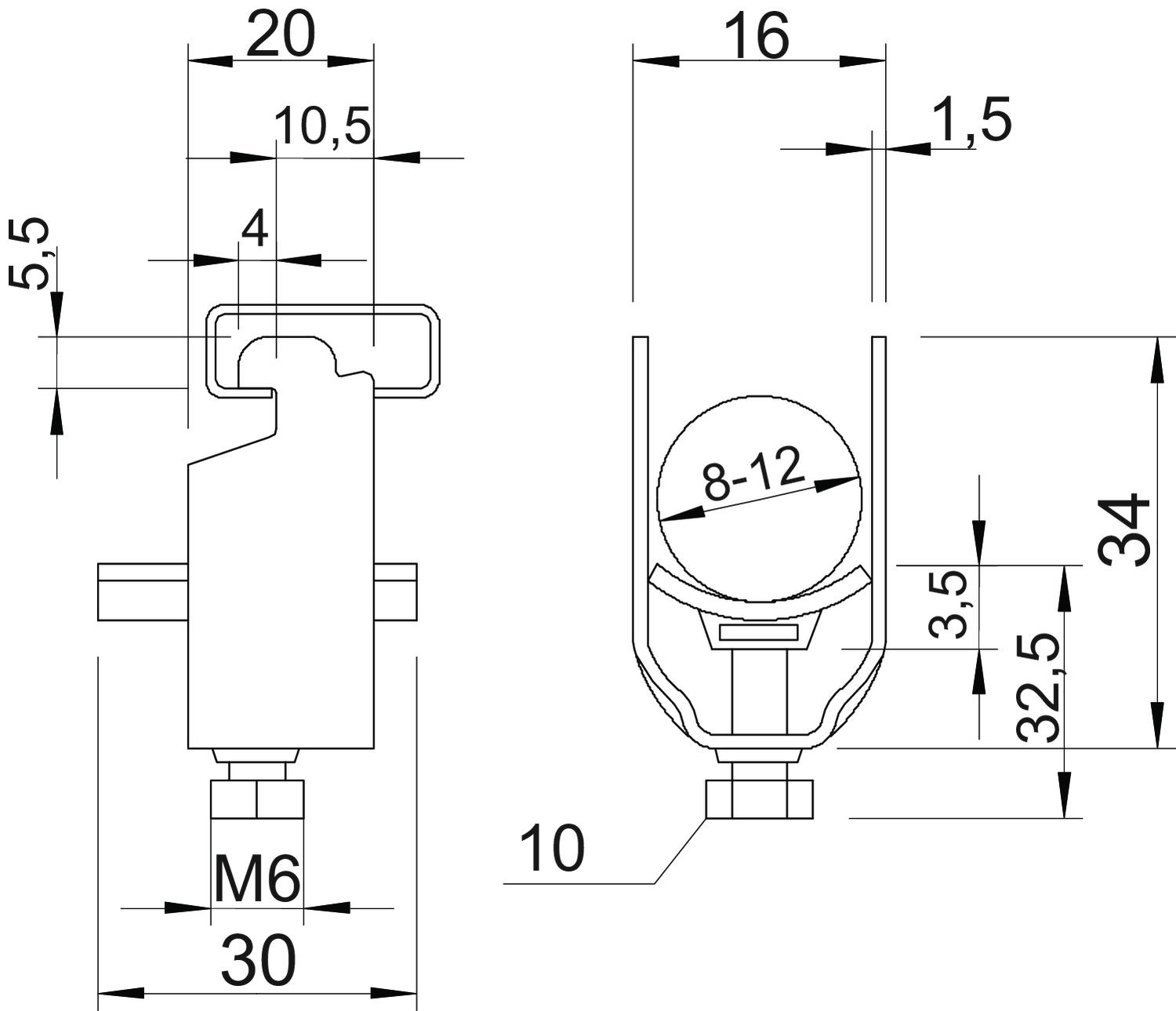

Dimenzije
| Dimenzija L | 32,5 mm |
|---|---|
| Dimenzija A | 20 mm |
| Dimenzija B | 16 mm |
| Dimenzija H | 34 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 30 mm |
| Dimenzija x | 3,5 mm |
| Dimenzija G (mm) | M6 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,0579 kg CO₂e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0579 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
2056N M 12 FT
3
8
12
1155407
2056N M 28 FT
3
22
28
1155431
2056N M 46 FT
5
40
46
1155474
2056N M 58 FT
5
52
58
1155490
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
2056N M 12 FT
Br.art.
1155407
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
2056N M 28 FT
Br.art.
1155431
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
2056N M 46 FT
Br.art.
1155474
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
2056N M 58 FT
Br.art.
1155490
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
