Lučna obujmica, 1-struka, metalna potisna kadica
Tip 2056N M 46 FT
Br.art. 1155474
EAN 4012195061212
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Odgovara za sve C-profilne šine 11 - 12 mm širine proreza; najmanje 6,5 mm čiste unutrašnje visine i najmanje
18,5 mm čiste unutrašnje širine;
metalne kadice imaju sa svih strana jako zaobljene ivice tako da ne može da dođe do oštećenja kablova.
Varijanta sa zavarivanjem i/ili kontra navrtkom za primenu pod otežanim uslovima kao i za osiguravanje od potresa, moguća na zahtev!
18,5 mm čiste unutrašnje širine;
metalne kadice imaju sa svih strana jako zaobljene ivice tako da ne može da dođe do oštećenja kablova.
Varijanta sa zavarivanjem i/ili kontra navrtkom za primenu pod otežanim uslovima kao i za osiguravanje od potresa, moguća na zahtev!
Tehnički podaci
Tehnički podaci
| za prečnik cevi min. | 40 mm |
|---|---|
| za prečnik cevi maks. | 40 mm |
| za šine širine proreza (sa intervalom) min. | 11 mm |
| za šine širine proreza (sa intervalom) maks. | 12 mm |
| Otporno na udarce | ne |
| bez halogena | ne |
| Sa plastičnim koritom | ne |
| Sa metalnim koritom | da |
| Broj kablova/cevi | 1 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 5 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| za 1 kabla V | 72 mm |
| za 1 kabla D | 37 |
| za 2 kabla H | 124 mm |
| za 2 kabla L | 56 mm |
| za 3 kabla D | 71 mm |
| za 3 kabla V | 176 mm |
| Zatezna oblast D min. | 40 mm |
| Zatezna oblast D maks. | 46 mm |
| Dimenzija | 40-46mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Sa kontrakoritom | ne |
| Materijal korita | Čelik |
| Serija proizvoda | 2056 / 2058 |

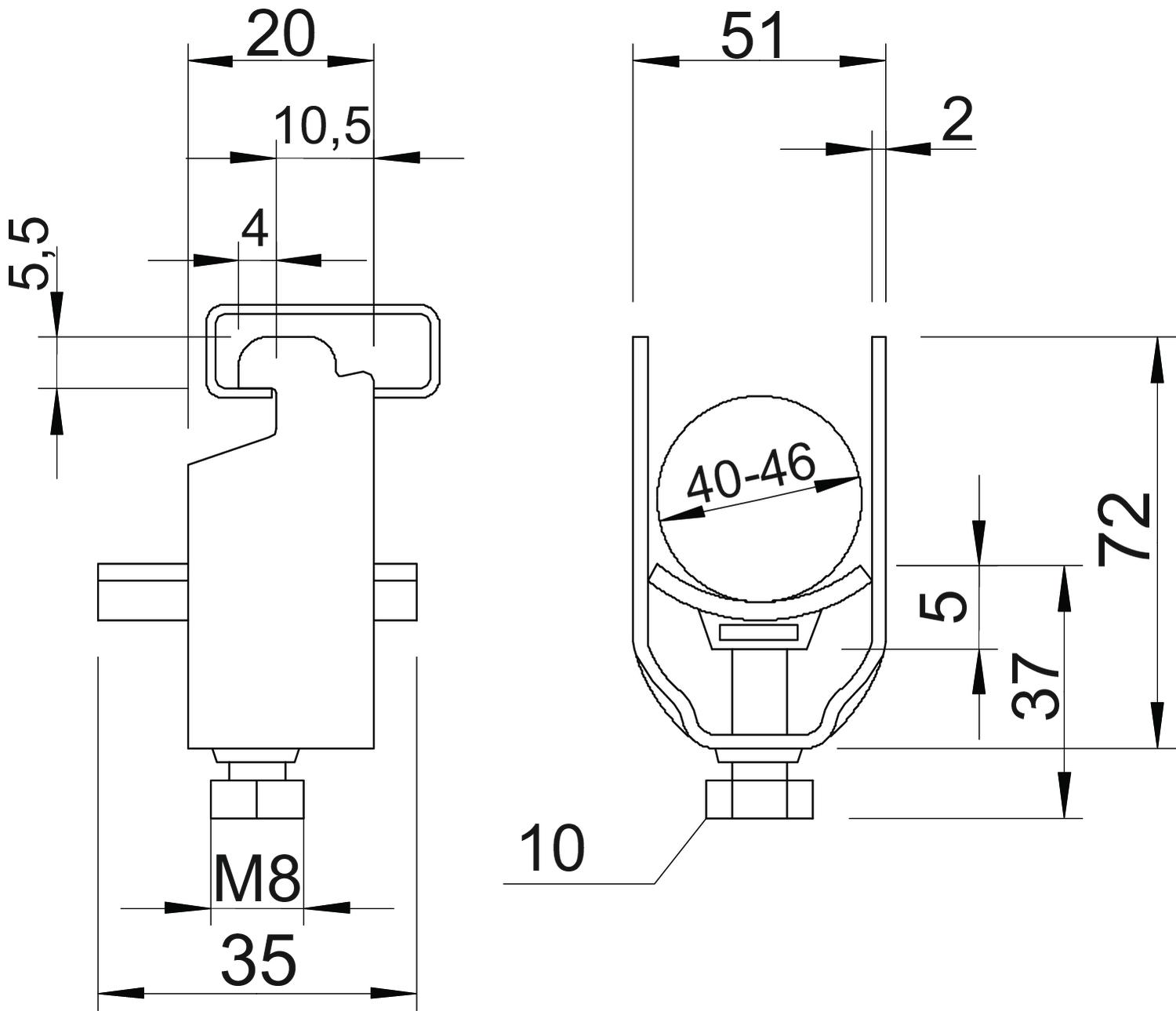

Dimenzije
| Dimenzija L | 37 mm |
|---|---|
| Dimenzija A | 20 mm |
| Dimenzija B | 51 mm |
| Dimenzija H | 72 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 35 mm |
| Dimenzija x | 5 mm |
| Dimenzija G (mm) | M8 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,1712 kg CO₂e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1712 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
