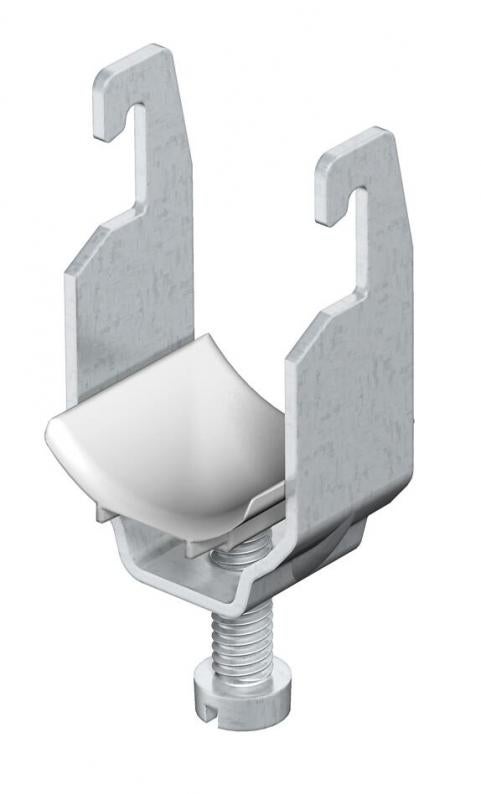

Lučna obujmica, 1-struka, plastično pritisno korito ALU
Tip 2056U 40 ALU
Br.art. 1184466
EAN 4012195439332
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Odgovara za sve C-profilne šine sa širinom proreza 18 mm i 22 mm.
Pritisna kadica od polipropilena, bez halogena, boja svetlo siva RAL 7035.
Pritisna kadica od polipropilena, bez halogena, boja svetlo siva RAL 7035.
Lučne obujmice 2056/U ALU u varijanti za 1 kabal prema VDE 0298-1 podobne su za pojedinačno postavljanje kablova sa jednim vodom u mrežama sa naizmeničnom strujom, jer ovde ne postoji zatvoreno kolo od čelika. Ali, pri tom u obzir mora da se uzme umanjena mehanička čvrstina aluminijumskih obujmica u slučajevima kratkog spoja, t.j.: obujmice postavljati sa što je moguće manjim razmakom po dužini, ali sa dovoljno odstojanja sa strane između kablova.
Tehnički podaci
Tehnički podaci
| za prečnik cevi min. | 40 mm |
|---|---|
| za prečnik cevi maks. | 40 mm |
| za šine širine proreza (sa intervalom) min. | 18 mm |
| za šine širine proreza (sa intervalom) maks. | 22 mm |
| Otporno na udarce | ne |
| bez halogena | da |
| Sa plastičnim koritom | da |
| Sa metalnim koritom | ne |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | Aluminijum |
| Maks. Zatezni momenat | 2 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| za 1 kabla V | 73 mm |
| za 1 kabla D | 37,5 |
| Zatezna oblast D min. | 34 mm |
| Zatezna oblast D maks. | 40 mm |
| Dimenzija | 34-40mm |
| Materijal | Aluminijum |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |

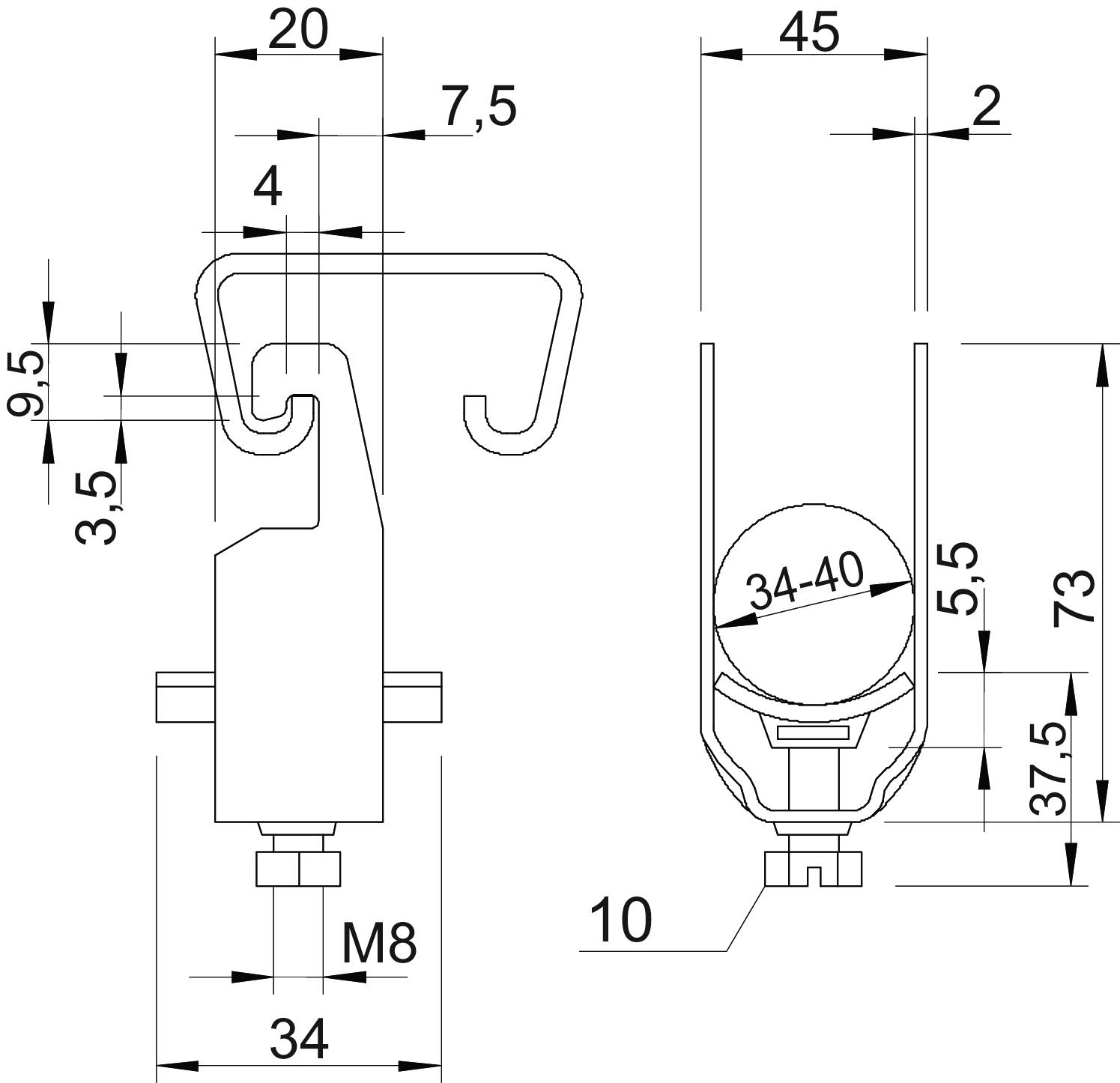

Dimenzije
| Dimenzija L | 37,5 mm |
|---|---|
| Dimenzija A | 20 mm |
| Dimenzija B | 45 mm |
| Dimenzija H | 73 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 34 mm |
| Dimenzija x | 5,5 mm |
| Dimenzija G (mm) | M8 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,3468 kg CO₂e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,3468 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
2056U 34 ALU
2
28
34
1184458
2056U 40 ALU
2
34
40
1184466
2056U 46 ALU
2
40
46
1184474
2056U 58 ALU
2
52
58
1184490
2056U 64 ALU
2
58
64
1184504
