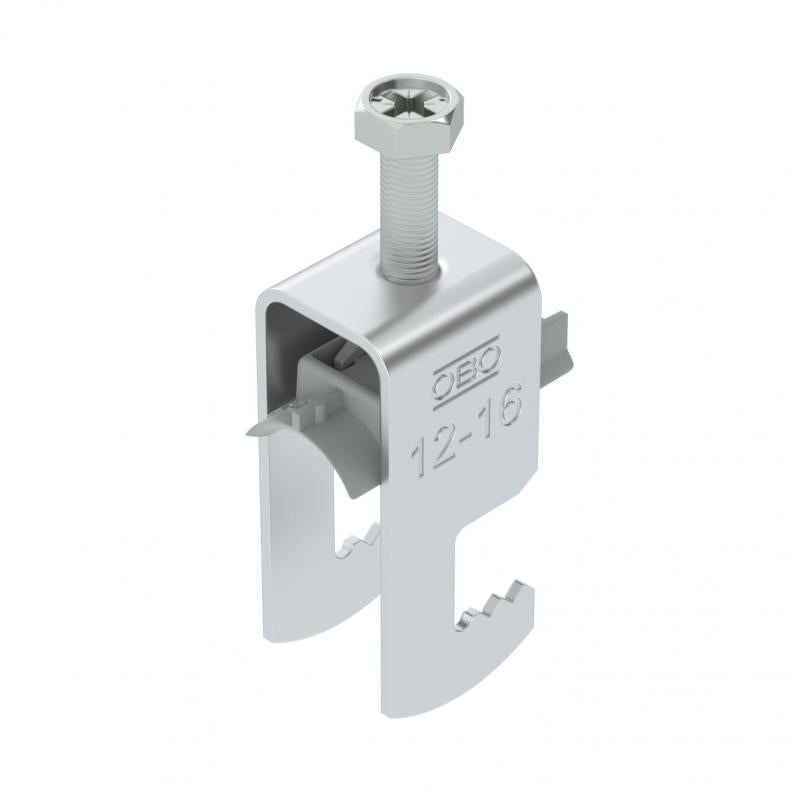

Lučna obujmica 2056, F-stopa, 1-struka, plastično pritisno korito, ALU
Tip BS-F1-K-16 ALU
Br.art. 1188234
EAN 4012197416478
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Lučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci
Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 20 mm |
| Visina | 51 mm |
| Dimenzija L | 35 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 20 mm |
| Dimenzija H | 51 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 1,5 mm |
|---|---|
| za prečnik cevi min. | 12 mm |
| za prečnik cevi maks. | 16 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | Aluminijum |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | ravan profil |
| Zatezna oblast D min. | 12 mm |
| Zatezna oblast D maks. | 16 mm |
| Dimenzija | 12-16mm |
| Materijal | Aluminijum |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,1916 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1916 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-F1-K-12 ALU
3
8
12
1188231
BS-F1-K-16 ALU
3
12
16
1188234
BS-F1-K-22 ALU
3
16
22
1188237
BS-F1-K-28 ALU
3
22
28
1188240
BS-F1-K-34 ALU
3
28
34
1188243
BS-F1-K-40 ALU
3
34
40
1188246
BS-F1-K-46 ALU
5
40
46
1188249
BS-F1-K-52 ALU
5
46
52
1188252
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-F1-K-12 ALU
Br.art.
1188231
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-F1-K-16 ALU
Br.art.
1188234
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-F1-K-22 ALU
Br.art.
1188237
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-F1-K-28 ALU
Br.art.
1188240
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-F1-K-34 ALU
Br.art.
1188243
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-F1-K-40 ALU
Br.art.
1188246
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-F1-K-46 ALU
Br.art.
1188249
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-F1-K-52 ALU
Br.art.
1188252
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
