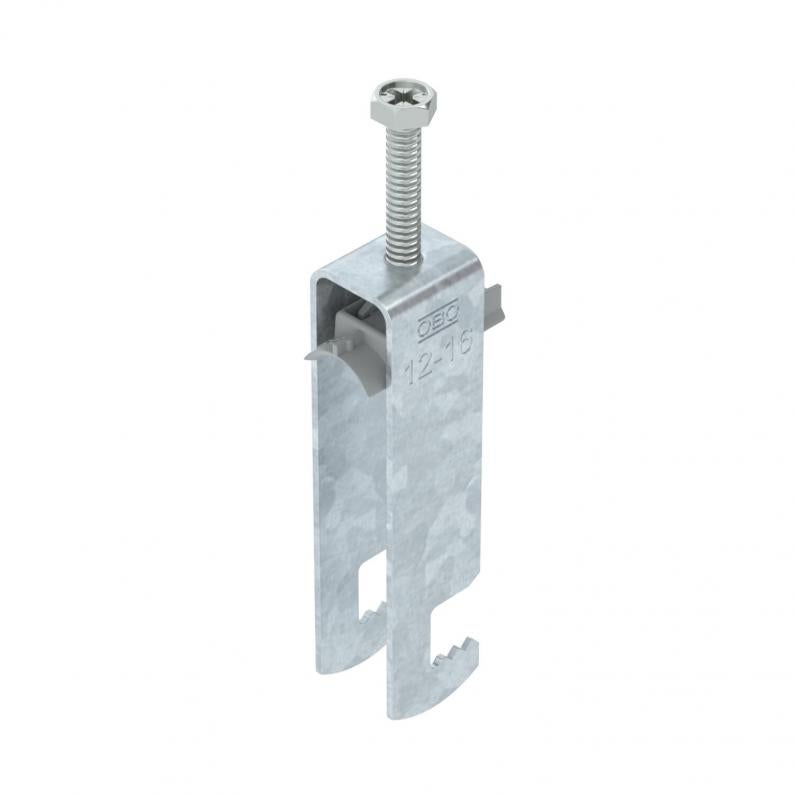

Lučna obujmica 2056, F-stopa, 3-struka, plastično pritisno korito, FT
Tip BS-F3-K-16 FT
Br.art. 1188204
EAN 4012197405151
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Lučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
Tehnički podaci
Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 20 mm |
| Visina | 93 mm |
| Dimenzija L | 47 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 20 mm |
| Dimenzija H | 93 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 1,5 mm |
|---|---|
| za prečnik cevi min. | 12 mm |
| za prečnik cevi maks. | 16 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 3 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | ravan profil |
| Zatezna oblast D min. | 12 mm |
| Zatezna oblast D maks. | 16 mm |
| Dimenzija | 12-16mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,1819 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1819 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-F3-K-12 FT
3
8
12
1188201
BS-F3-K-16 FT
3
12
16
1188204
BS-F3-K-22 FT
3
16
22
1188207
BS-F3-K-28 FT
3
22
28
1188210
Zatezna oblast D min.
Zatezna oblast D maks.
BS-F3-K-12 FT
Br.art.
1188201
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-F3-K-16 FT
Br.art.
1188204
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-F3-K-22 FT
Br.art.
1188207
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-F3-K-28 FT
Br.art.
1188210
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
