Lučna obujmica 2056, N-stopa, 1-struka, za prilkjučak sa zaštitom, metalno pritisno korito, VA
Tip BS-SAS-M-8 A2
Br.art. 1167054
EAN 4012197374891
Br.art. / Tip
1167054 / BS-SAS-M-8 A2
Maks. Zatezni momenat
3 Nm
Zatezna oblast D min.
4 mm
Zatezna oblast D maks.
8 mm
kl. PJ: 50 Komad
50Komad
Komad
Opis

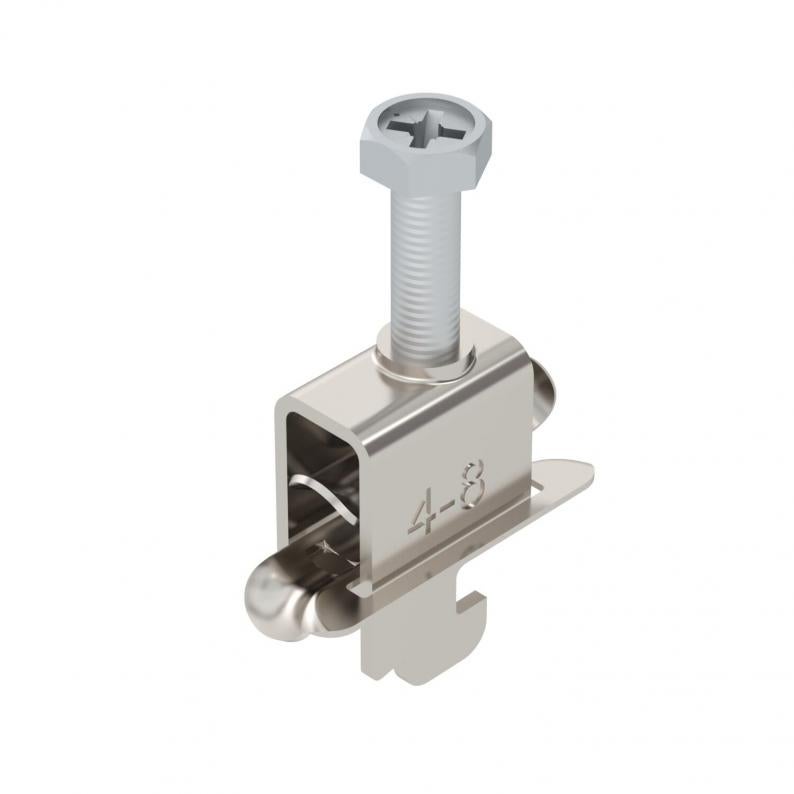

U-stezaljka sa N-nožom, metalna posuda za pritisak sa zaobljenim ivicama za zaštitu kablova. Za električno povezivanje pletenog oklopa oklopljenih kablova. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na C-profilnu šinu. Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Oklop kabla se takođe može koristiti za izjednačavanje potencijala ako su oba kraja povezana na referentni potencijal. Kontra kadica uključena u isporuku.
Tehnički podaci
Dimenzije
| Dužina | 20 mm |
|---|---|
| Širina | 12 mm |
| Visina | 32 mm |
| Dimenzija L | 33 mm |
| Dimenzija A | 20 mm |
| Dimenzija B | 12 mm |
| Dimenzija H | 32 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 35 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 1,5 mm |
|---|---|
| za prečnik cevi min. | 4 mm |
| za prečnik cevi maks. | 8 mm |
| Širina proreza | 10 mm |
| za šine širine proreza (sa intervalom) min. | 11 mm |
| za šine širine proreza (sa intervalom) maks. | 12 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa metalnim koritom | da |
| Dužina spoljne dimenzije | 35 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | nerajući čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 4 mm |
| Zatezna oblast D maks. | 8 mm |
| Dimenzija | 4-8 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Sa kontrakoritom | da |
| Materijal korita | nerajući čelik |
| Kvalitet materijala korita | Nerđajući čelik 304 (1.4301) |
| Materijal kontrakorita | nerajući čelik |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,1551 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1551 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
