Lučna obujmica 2056, U-stopa, 1-struka, metalno pritisno korito, A2

Lučna obujmica 2056, U-stopa, 1-struka, metalno pritisno korito, A2

Tip BS-U1-M-28 A2
Br.art. 1188410
EAN 4012197417376
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 25 Komad

Komad

Opis

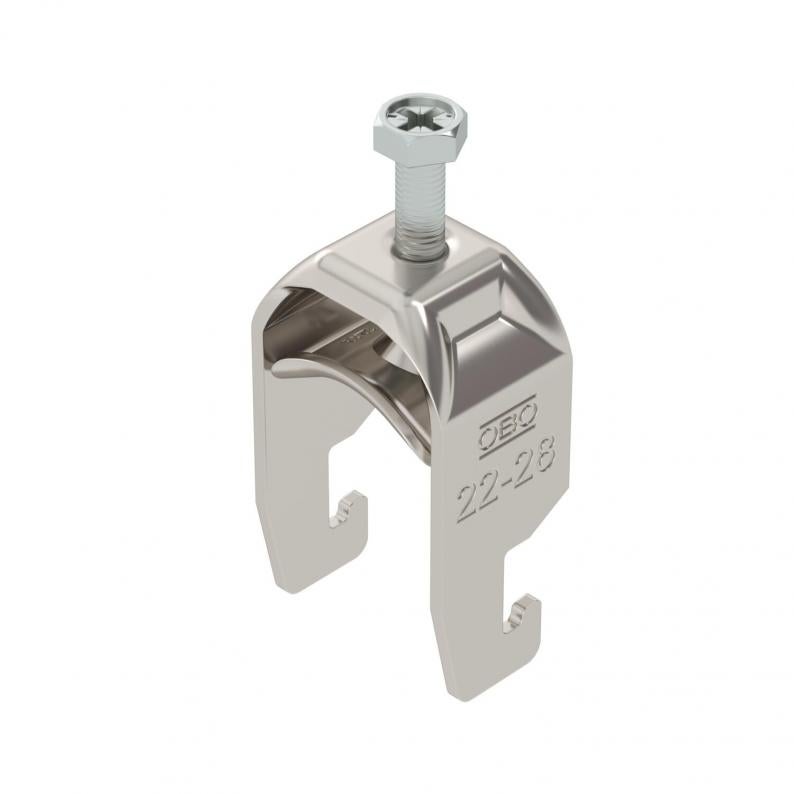

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na C-profilnu šinu. Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina22,5 mm
Širina33 mm
Visina57 mm
Dimenzija L34 mm
Dimenzija A22,5 mm
Dimenzija B33 mm
Dimenzija H57 mm
Dimenzija t2 mm
Dimenzija C28 mm
Dimenzija G (mm)M6

Tehnički podaci

Debljina lima2 mm
za prečnik cevi min.22 mm
za prečnik cevi maks.28 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa metalnim koritomda
Dužina spoljne dimenzije28 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalnerajući čelik
Maks. Zatezni momenat3 Nm
Način montažeProfilna šina
Zatezna oblast D min.22 mm
Zatezna oblast D maks.28 mm
Dimenzija22-28mm
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4301
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,3297 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,3297 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (2)
Sertifikati (2)
Uputstva i pomoć (1)
Slike proizvoda (2)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-M-12 A2
Br.art.
1188401
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-M-16 A2
Br.art.
1188404
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-M-22 A2
Br.art.
1188407
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-M-28 A2
Br.art.
1188410
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-M-34 A2
Br.art.
1188413
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-M-40 A2
Br.art.
1188416
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-M-46 A2
Br.art.
1188419
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-M-52 A2
Br.art.
1188422
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-M-58 A2
Br.art.
1188425
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-M-64 A2
Br.art.
1188428
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-M-70 A2
Br.art.
1188431
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-M-76 A2
Br.art.
1188434
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
