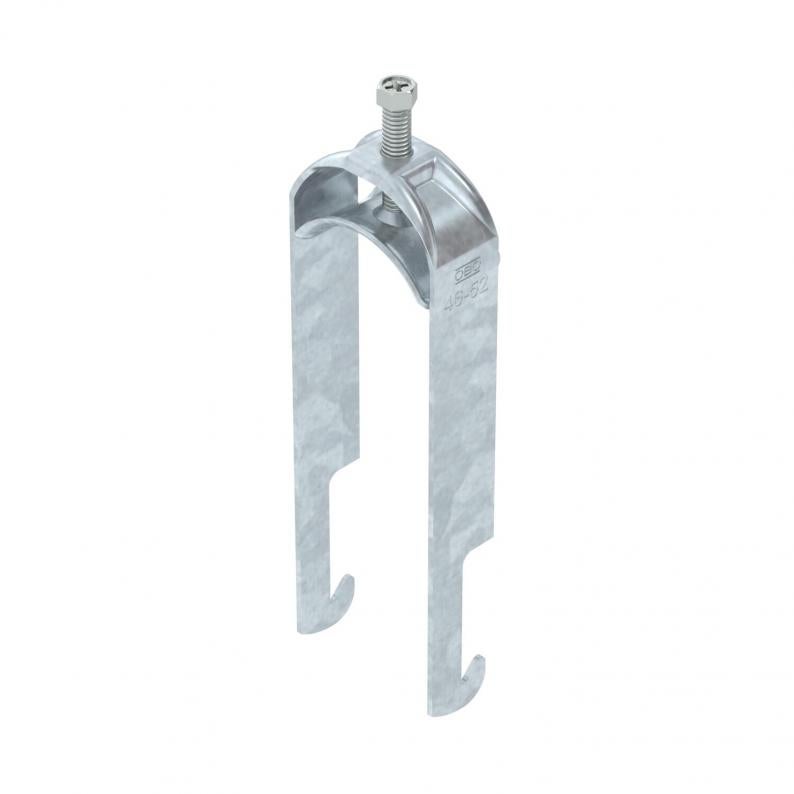

Lučna obujmica 2056, W-stopa, 2-struka, metalno pritisno korito, FT
Tip BS-W2-M-52 FT
Br.art. 1188362
EAN 4012197417222
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 25 Komad
25Komad
Komad
Opis
Lučna obujmica sa W-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačne sajle na ugaone gvozde sa dužinom kraka od 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci
Dimenzije
| Dužina | 25 mm |
|---|---|
| Širina | 57 mm |
| Visina | 180 mm |
| Dimenzija L | 43 mm |
| Dimenzija A | 25 mm |
| Dimenzija B | 57 mm |
| Dimenzija H | 180 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 33 mm |
| Dimenzija G (mm) | M8 |
Tehnički podaci
| Debljina lima | 2 mm |
|---|---|
| za prečnik cevi min. | 46 mm |
| za prečnik cevi maks. | 52 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M8 |
| Sa metalnim koritom | da |
| Dužina spoljne dimenzije | 33 mm |
| Broj kablova/cevi | 2 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 5 Nm |
| Način montaže | Ugaoni profil |
| Zatezna oblast D min. | 46 mm |
| Zatezna oblast D maks. | 52 mm |
| Dimenzija | 46-52mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,495 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,495 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-W2-M-12 FT
3
8
12
1188341
BS-W2-M-16 FT
3
12
16
1188344
BS-W2-M-22 FT
3
16
22
1188347
BS-W2-M-28 FT
3
22
28
1188350
BS-W2-M-34 FT
3
28
34
1188353
BS-W2-M-40 FT
3
34
40
1188356
BS-W2-M-46 FT
5
40
46
1188359
BS-W2-M-52 FT
5
46
52
1188362
BS-W2-M-58 FT
5
52
58
1188365
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-W2-M-12 FT
Br.art.
1188341
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-W2-M-16 FT
Br.art.
1188344
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-W2-M-22 FT
Br.art.
1188347
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-W2-M-28 FT
Br.art.
1188350
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-W2-M-34 FT
Br.art.
1188353
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-W2-M-40 FT
Br.art.
1188356
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-W2-M-46 FT
Br.art.
1188359
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-W2-M-52 FT
Br.art.
1188362
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-W2-M-58 FT
Br.art.
1188365
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
