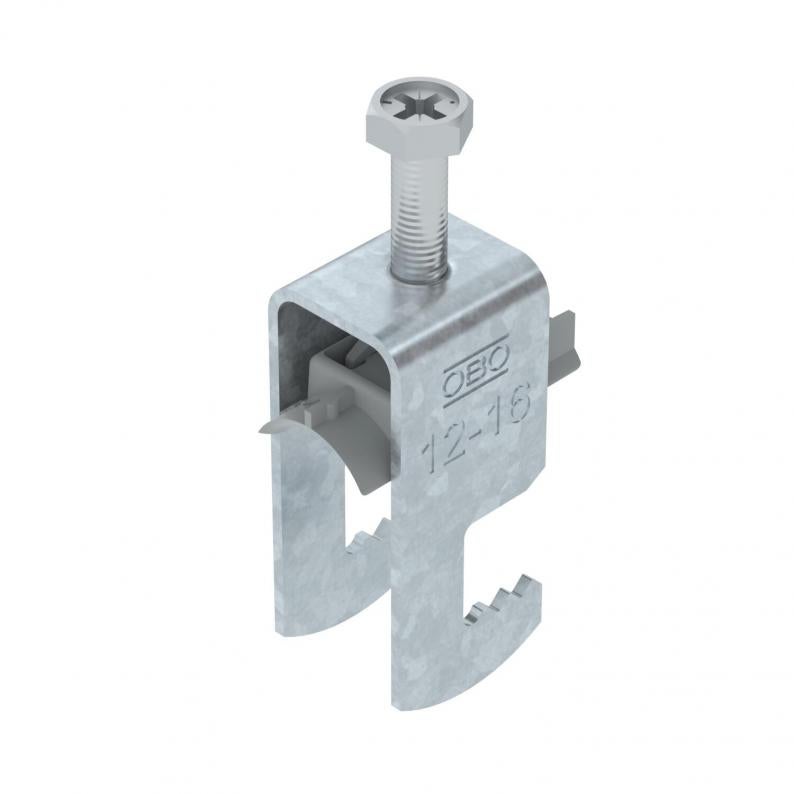

Lučna obujmica, F-stopa, 1-struka, plastično potisno korito, FT
Tip BS-F1-K-16 FT
Br.art. 1187608
EAN 4012196854042
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Lučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na ravan gvozdeni profil Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci

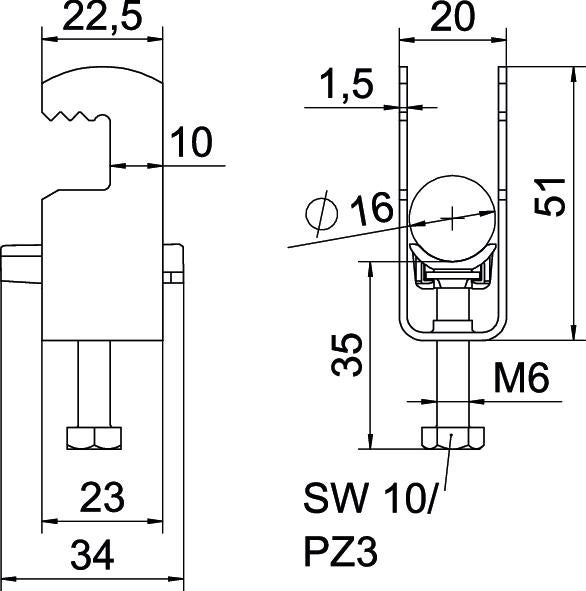

Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 20 mm |
| Visina | 51 mm |
| Dimenzija L | 35 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 20 mm |
| Dimenzija H | 51 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 1,5 mm |
|---|---|
| za prečnik cevi min. | 12 mm |
| za prečnik cevi maks. | 16 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | ravan profil |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 12 mm |
| Zatezna oblast D maks. | 16 mm |
| Dimenzija | 12-16mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,0898 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0898 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-F1-K-12 FT
3
8
12
1187602
BS-F1-K-16 FT
3
12
16
1187608
BS-F1-K-22 FT
3
16
22
1187614
BS-F1-K-28 FT
3
22
28
1187620
BS-F1-K-34 FT
3
28
34
1187626
BS-F1-K-40 FT
3
34
40
1187632
BS-F1-K-46 FT
5
40
46
1187638
BS-F1-K-52 FT
5
46
52
1187644
BS-F1-K-58 FT
5
52
58
1187650
BS-F1-K-64 FT
5
58
64
1187656
