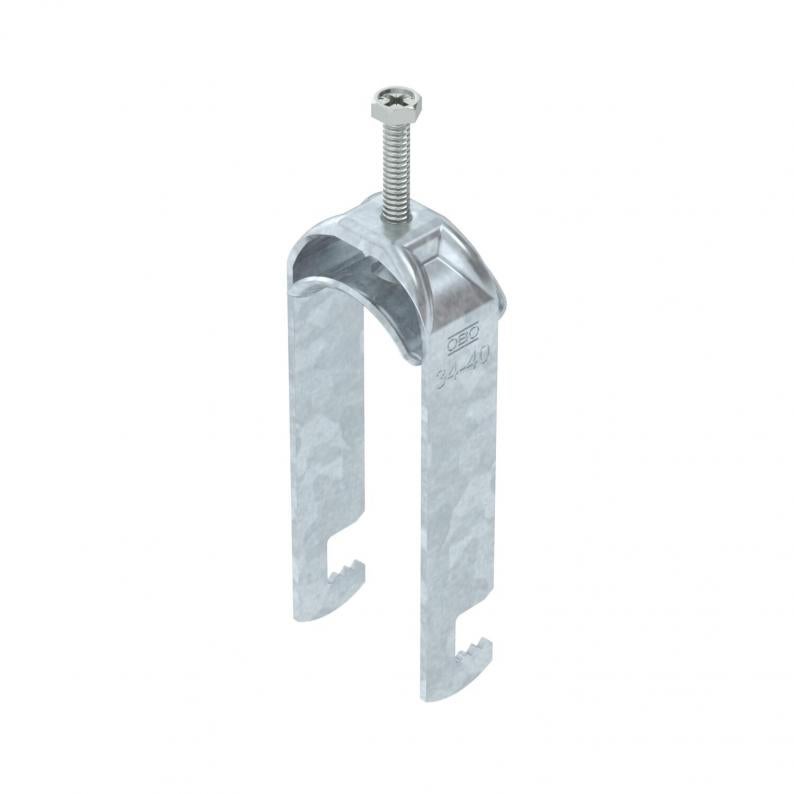

Lučna obujmica, F-stopa, 2-struka, metalno pritisno korito, FT
Tip BS-F2-M-40 FT
Br.art. 1187433
EAN 4012196853601
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Lučna obujmica sa F-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na ravan gvozdeni profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
Tehnički podaci

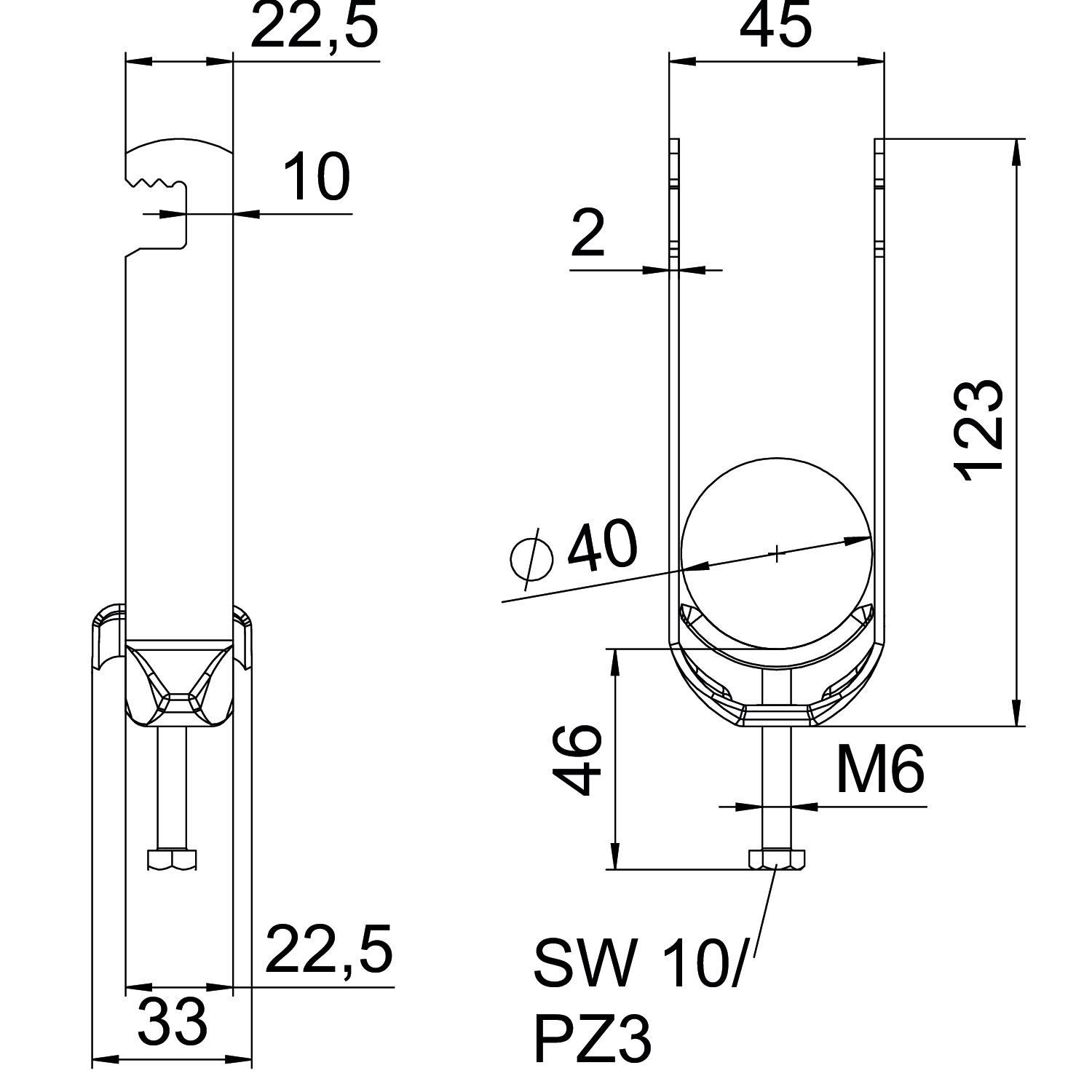

Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 45 mm |
| Visina | 123 mm |
| Dimenzija L | 46 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 45 mm |
| Dimenzija H | 123 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 33 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 2 mm |
|---|---|
| za prečnik cevi min. | 34 mm |
| za prečnik cevi maks. | 40 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa metalnim koritom | da |
| Dužina spoljne dimenzije | 33 mm |
| Broj kablova/cevi | 2 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | ravan profil |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 34 mm |
| Zatezna oblast D maks. | 40 mm |
| Dimenzija | 34-40mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Sa kontrakoritom | ne |
| Materijal korita | Čelik |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,3222 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,3222 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-F2-M-12 FT
3
8
12
1187403
BS-F2-M-16 FT
3
12
16
1187409
BS-F2-M-22 FT
3
16
22
1187415
BS-F2-M-28 FT
3
22
28
1187421
BS-F2-M-34 FT
3
28
34
1187427
BS-F2-M-40 FT
3
34
40
1187433
BS-F2-M-46 FT
5
40
46
1187439
BS-F2-M-52 FT
5
46
52
1187445
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-F2-M-12 FT
Br.art.
1187403
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-F2-M-16 FT
Br.art.
1187409
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-F2-M-22 FT
Br.art.
1187415
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-F2-M-28 FT
Br.art.
1187421
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-F2-M-34 FT
Br.art.
1187427
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-F2-M-40 FT
Br.art.
1187433
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-F2-M-46 FT
Br.art.
1187439
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-F2-M-52 FT
Br.art.
1187445
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
