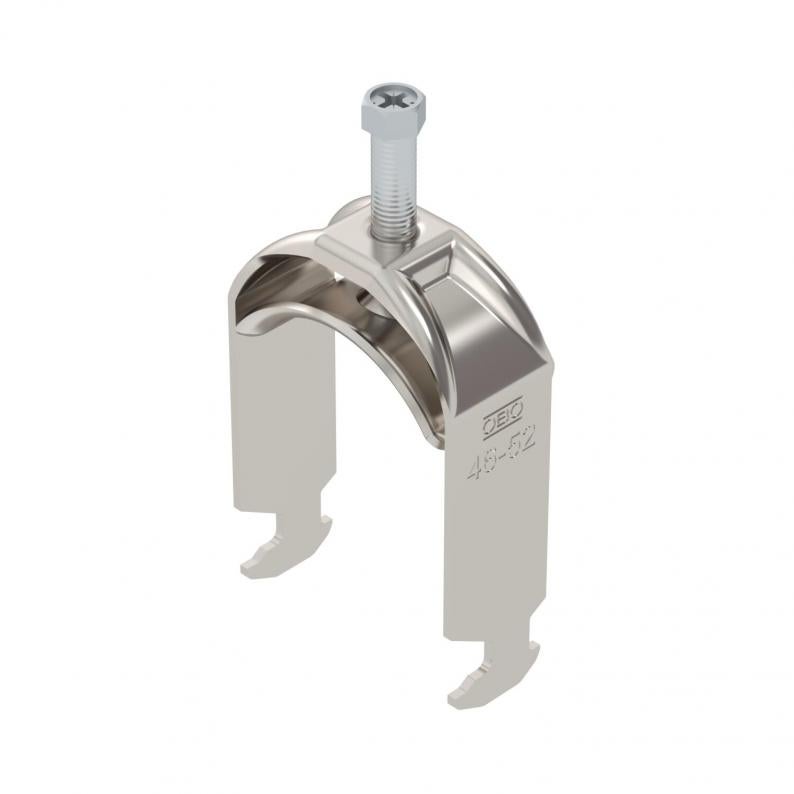

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2

Tip BS-H1-M-52 A2
Br.art. 1186149
EAN 4012196848973
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 25 Komad

Komad

Opis

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 16-17 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 16-17 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina57 mm
Visina89 mm
Dimenzija L43 mm
Dimenzija A25 mm
Dimenzija B57 mm
Dimenzija H89 mm
Dimenzija t2 mm
Dimenzija C33 mm
Dimenzija G (mm)M8

Tehnički podaci

Održavanje funkcionalnostida
Debljina lima2 mm
za prečnik cevi min.46 mm
za prečnik cevi maks.52 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.16 mm
za šine širine proreza (sa intervalom) maks.17 mm
bez halogenada
NavojM8
Sa plastičnim koritomne
Sa metalnim koritomda
Dužina spoljne dimenzije33 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalnerajući čelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.46 mm
Zatezna oblast D maks.52 mm
Dimenzija46-52mm
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4301
Sa kontrakoritomne
Materijal koritanerajući čelik
Kvalitet materijala koritaNerđajući čelik 304 (1.4301)
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,736 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,736 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-H1-M-12 A2
Br.art.
1186102
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-H1-M-16 A2
Br.art.
1186109
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-H1-M-22 A2
Br.art.
1186116
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-H1-M-28 A2
Br.art.
1186122
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-H1-M-52 A2
Br.art.
1186149
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-H1-M-58 A2
Br.art.
1186156
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-H1-M-34 A2
Br.art.
1186129
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-H1-M-40 A2
Br.art.
1186136
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-H1-M-46 A2
Br.art.
1186142
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-H1-M-64 A2
Br.art.
1186162
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-H1-M-70 A2
Br.art.
1186169
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-H1-M-76 A2
Br.art.
1186176
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
