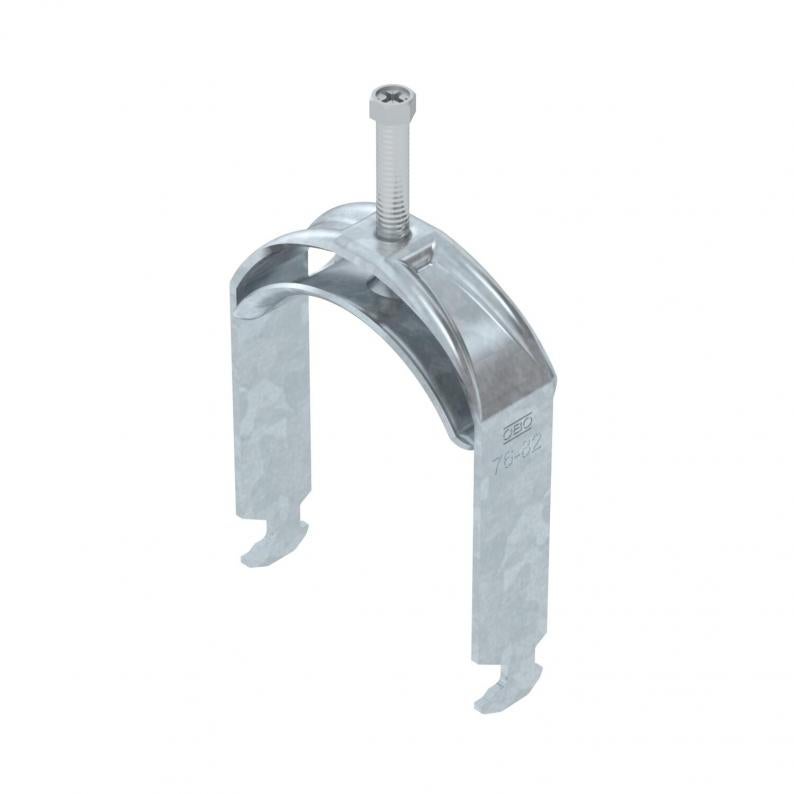

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, FT

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, FT

Tip BS-H1-M-82 FT
Br.art. 1186082
EAN 4012196848812
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 25 Komad

Komad

Opis

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Suprotno korito se mora naručiti posebno.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 16-17 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 16-17 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina88 mm
Visina122 mm
Dimenzija L55 mm
Dimenzija A25 mm
Dimenzija B88 mm
Dimenzija H122 mm
Dimenzija t2,5 mm
Dimenzija C37 mm
Dimenzija G (mm)M8

Tehnički podaci

Održavanje funkcionalnostida
Debljina lima2,5 mm
za prečnik cevi min.76 mm
za prečnik cevi maks.82 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.16 mm
za šine širine proreza (sa intervalom) maks.17 mm
bez halogenada
NavojM8
Sa plastičnim koritomne
Sa metalnim koritomda
Dužina spoljne dimenzije37 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.76 mm
Zatezna oblast D maks.82 mm
Dimenzija76-82mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaČelik
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,5519 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,5519 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-H1-M-12 FT
Br.art.
1186002
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-H1-M-16 FT
Br.art.
1186009
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-H1-M-22 FT
Br.art.
1186016
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-H1-M-28 FT
Br.art.
1186022
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-H1-M-34 FT
Br.art.
1186029
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-H1-M-40 FT
Br.art.
1186036
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-H1-M-46 FT
Br.art.
1186042
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-H1-M-52 FT
Br.art.
1186049
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-H1-M-58 FT
Br.art.
1186056
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-H1-M-64 FT
Br.art.
1186062
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-H1-M-70 FT
Br.art.
1186069
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-H1-M-76 FT
Br.art.
1186076
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
BS-H1-M-82 FT
Br.art.
1186082
Maks. Zatezni momenat
5
Zatezna oblast D min.
76
Zatezna oblast D maks.
82
BS-H1-M-90 FT
Br.art.
1186089
Maks. Zatezni momenat
5
Zatezna oblast D min.
82
Zatezna oblast D maks.
90
BS-H1-M-100 FT
Br.art.
1186097
Maks. Zatezni momenat
5
Zatezna oblast D min.
90
Zatezna oblast D maks.
100
