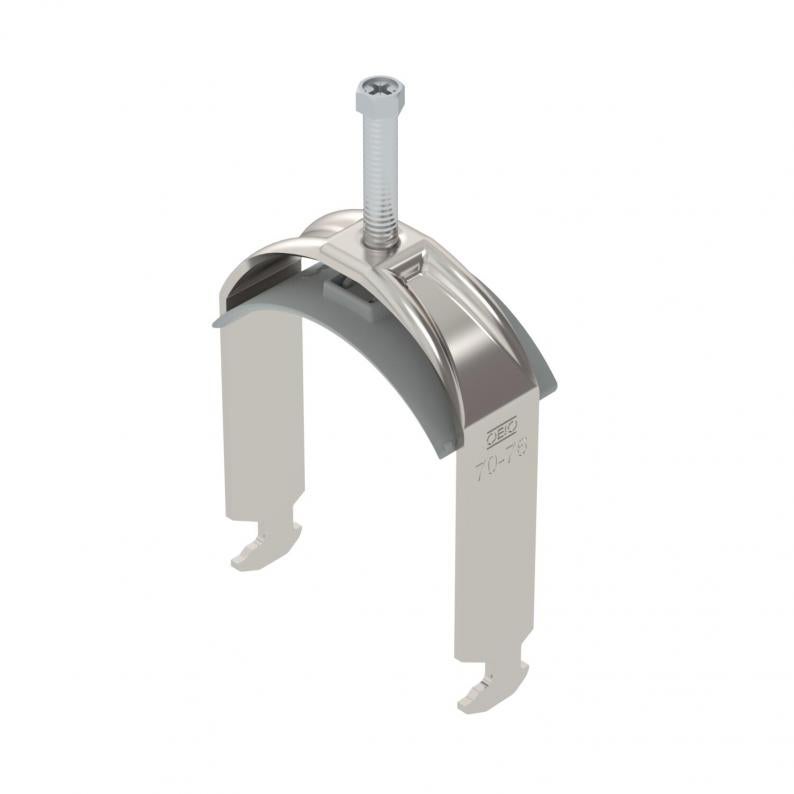

Lučna obujmica, H-stopa, 1-struka, plastično potisno korito, A2
Tip BS-H1-K-76 A2
Br.art. 1186376
EAN 4012196848034
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 10 Komad
10Komad
Komad
Opis
Lučna obujmica sa čekićastom stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci
Dimenzije
| Dužina | 25 mm |
|---|---|
| Širina | 82 mm |
| Visina | 115 mm |
| Dimenzija L | 58 mm |
| Dimenzija A | 25 mm |
| Dimenzija B | 82 mm |
| Dimenzija H | 115 mm |
| Dimenzija t | 2,5 mm |
| Dimenzija C | 40 mm |
| Dimenzija G (mm) | M8 |
Tehnički podaci
| Debljina lima | 2,5 mm |
|---|---|
| za prečnik cevi min. | 70 mm |
| za prečnik cevi maks. | 76 mm |
| Širina proreza | 10 mm |
| za šine širine proreza (sa intervalom) min. | 16 mm |
| za šine širine proreza (sa intervalom) maks. | 17 mm |
| bez halogena | da |
| Navoj | M8 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 40 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | nerajući čelik |
| Maks. Zatezni momenat | 5 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 70 mm |
| Zatezna oblast D maks. | 76 mm |
| Dimenzija | 70-76mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,8253 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,8253 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-H1-K-12 A2
3
8
12
1186302
BS-H1-K-16 A2
3
12
16
1186309
BS-H1-K-22 A2
3
16
22
1186316
BS-H1-K-28 A2
3
22
28
1186322
BS-H1-K-34 A2
3
28
34
1186329
BS-H1-K-40 A2
3
34
40
1186336
BS-H1-K-46 A2
5
40
46
1186342
BS-H1-K-52 A2
5
46
52
1186349
BS-H1-K-58 A2
5
52
58
1186356
BS-H1-K-64 A2
5
58
64
1186362
BS-H1-K-70 A2
5
64
70
1186369
BS-H1-K-76 A2
5
70
76
1186376
