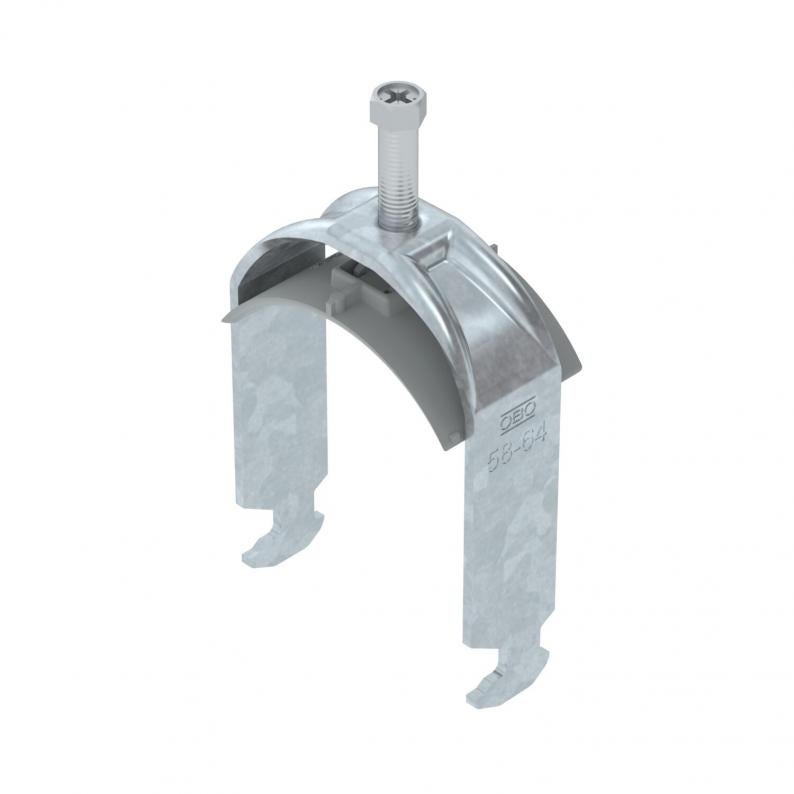

Lučna obujmica, H-stopa, 1-struka, plastično potisno korito, FT

Lučna obujmica, H-stopa, 1-struka, plastično potisno korito, FT

Tip BS-H1-K-64 FT
Br.art. 1186262
EAN 4012196847303
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 100 Komad

Komad

Opis

Lučna obujmica sa čekićastom stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 16-17 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 16-17 mm
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina70 mm
Visina102 mm
Dimenzija L45 mm
Dimenzija A25 mm
Dimenzija B70 mm
Dimenzija H102 mm
Dimenzija t2,5 mm
Dimenzija C40 mm
Dimenzija G (mm)M8

Tehnički podaci

Debljina lima2,5 mm
za prečnik cevi min.58 mm
za prečnik cevi maks.64 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.16 mm
za šine širine proreza (sa intervalom) maks.17 mm
bez halogenada
NavojM8
Sa plastičnim koritomda
Dužina spoljne dimenzije40 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.58 mm
Zatezna oblast D maks.64 mm
Dimenzija58-64mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaPlastika
Kvalitet materijala koritaPolipropilen
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,3103 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,3103 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-H1-K-12 FT
Br.art.
1186202
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-H1-K-16 FT
Br.art.
1186209
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-H1-K-22 FT
Br.art.
1186216
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-H1-K-28 FT
Br.art.
1186222
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-H1-K-34 FT
Br.art.
1186229
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-H1-K-40 FT
Br.art.
1186236
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-H1-K-46 FT
Br.art.
1186242
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-H1-K-52 FT
Br.art.
1186249
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-H1-K-58 FT
Br.art.
1186256
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-H1-K-64 FT
Br.art.
1186262
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-H1-K-70 FT
Br.art.
1186269
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-H1-K-82 FT
Br.art.
1186282
Maks. Zatezni momenat
5
Zatezna oblast D min.
76
Zatezna oblast D maks.
82
BS-H1-K-90 FT
Br.art.
1186289
Maks. Zatezni momenat
5
Zatezna oblast D min.
82
Zatezna oblast D maks.
90
BS-H1-K-76 FT
Br.art.
1186276
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
BS-H1-K-100 FT
Br.art.
1186297
Maks. Zatezni momenat
5
Zatezna oblast D min.
90
Zatezna oblast D maks.
100
