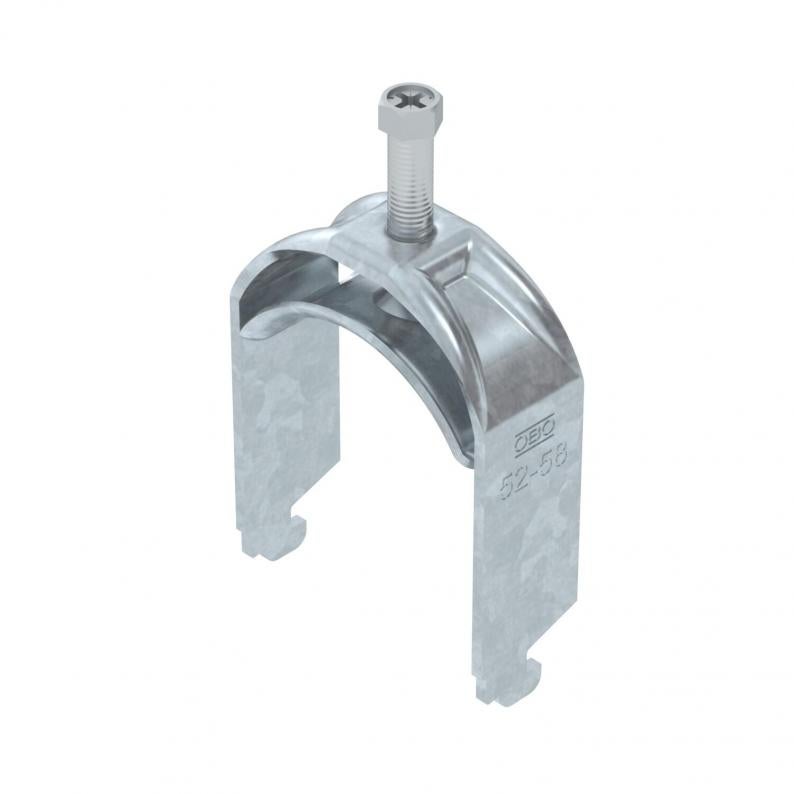

Lučna obujmica, N-stopa, 1-struka, metalno pritisno korito, FT

Lučna obujmica, N-stopa, 1-struka, metalno pritisno korito, FT

Tip BS-N1-M-58 FT
Br.art. 1187050
EAN 4012196852598
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 100 Komad

Komad

Opis

Lučna obujmica sa N-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 11-12 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 11-12 mm
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina64 mm
Visina86 mm
Dimenzija L43 mm
Dimenzija A25 mm
Dimenzija B64 mm
Dimenzija H86 mm
Dimenzija t2,5 mm
Dimenzija C33 mm
Dimenzija G (mm)M8

Tehnički podaci

Debljina lima2,5 mm
za prečnik cevi min.52 mm
za prečnik cevi maks.58 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.11 mm
za šine širine proreza (sa intervalom) maks.12 mm
bez halogenada
NavojM8
Sa metalnim koritomda
Dužina spoljne dimenzije33 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.52 mm
Zatezna oblast D maks.58 mm
Dimenzija52-58mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaČelik
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,3188 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,3188 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-N1-M-12 FT
Br.art.
1187002
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-N1-M-16 FT
Br.art.
1187008
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-N1-M-22 FT
Br.art.
1187014
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-N1-M-28 FT
Br.art.
1187020
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-N1-M-34 FT
Br.art.
1187026
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-N1-M-40 FT
Br.art.
1187032
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-N1-M-46 FT
Br.art.
1187038
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-N1-M-52 FT
Br.art.
1187044
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-N1-M-58 FT
Br.art.
1187050
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-N1-M-64 FT
Br.art.
1187056
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-N1-M-70 FT
Br.art.
1187062
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
